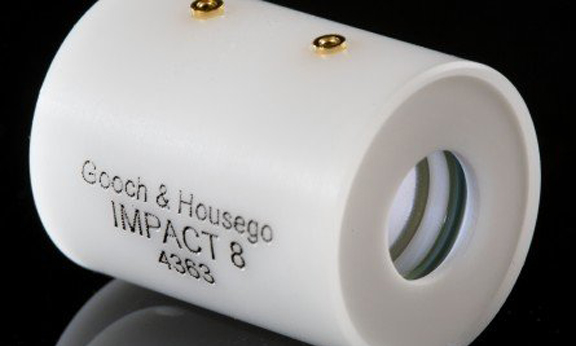

電光Q開關又稱普克爾盒、電光調制盒。如果KD*P晶體上未加電壓，往返通過晶體的線偏振光的振動方向不變。所以當晶體上有電壓時，光束不能在諧振腔中通過，諧振腔處于低Q狀態。由于外界激勵作用，上能級粒子數便迅速增加。當晶體上的電壓突然除去時，光束可自由通過諧振腔，此時諧振腔處于高Q值狀態，從而產生激光巨脈沖。

電光調Q是指在激光諧振腔內加置一塊偏振片和一塊KD*P晶體。光經過偏振片后成為線偏振光，如果在KD*P晶體上外加λ/4電壓，由于泡克爾斯效應，使往返通過晶體的線偏振光的振動方向改變π/2。如果KD*P晶體上未加電壓，往返通過晶體的線偏振光的振動方向不變。所以當晶體上有電壓時，光束不能在諧振腔中通過，諧振腔處于低Q狀態。由于外界激勵作用，上能級粒子數便迅速增加。當晶體上的電壓突然除去時，光束可自由通過諧振腔，此時諧振腔處于高Q值狀態，從而產生激光巨脈沖。電光調Q的速率快，可以在10-8秒時間內完成一次開關作用，使激光的峰值功率達到千兆瓦量級。如果原來諧振腔內的激光已經是線偏振光，在裝置電光調Q措施時不必放置偏振片。新特光電的電光Q開關型號全，質量高，開關速度快，調Q頻率高達MHz以上，使用壽命超過兩年，是國際上最好的電光Q開關。

電光Q可以工作于升壓式或者降壓式，他們的轉動角方向不一樣，轉動角正轉或反轉90度對調Q結果是一樣的，所以推薦使用升壓式，因?yàn)檫@種工作方式有利于晶體的使用壽命。所加載的電壓應該是窄脈沖的，占空比一般不要超過2%。

電光調Q具有精度高，能量抖動小，脈寬窄的特點，在需要獲得準確可控的高質量巨脈沖激光領域獲得了廣泛的應用。
