工作在物鏡焦平面附近，可以有效減小探測器尺寸的透鏡，被稱為場鏡。

準確來說，場鏡應該工作在物鏡的像平面。一方面：場鏡的物平面和主平面重合，由主平面的特性可知其放大率為1，因此對系統的放大率無貢獻；另一方面，場鏡應該將物鏡的光闌面投影在目鏡的入瞳上，對于單透鏡而言，光闌面也就是出瞳，這樣可以保證物鏡的出射光能夠最大限度地通過目鏡。如果用在掃描系統中，則探測器替代了目鏡的入瞳。

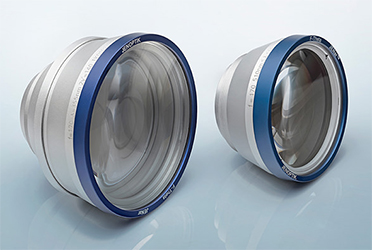

平場聚焦鏡，也稱場鏡、f-theta聚焦鏡，是一種專業的透鏡系統，目的是將激光束在整個打標平面內形成均勻大小的聚焦光斑，是激光打標機的最重要配件之一。

激光打標機激光場鏡的主要作用是：

1、提高邊緣光束入射到探測器的能力；

2、使探測器光敏面上的非均勻光照得以均勻化；

3、在相同的主光學系統中，附加激光場鏡將減少探測器的面積；如果使用同樣的探測器面積，可擴大視場，增加入射的通量；

選用場鏡，主要考慮的技術參數是工作波長、入射光瞳、掃描范圍和聚焦光斑直徑。

工作波長：主要是看激光器的波長，場竟是在給定的激光波長鍍膜的。如果不在給定的波長范圍內用場鏡，場鏡會被激光燒壞的。

入射光瞳：如使用的是單片鏡，反射鏡置于入射光瞳的地方，最大可用光束的直徑等于入射光瞳的直徑。

掃描范圍：場鏡能掃描到的范圍越大，當然越受使用者的歡迎。但是如果增加掃描范圍，聚焦光點變大，失真度也要加大。另外加大掃描范圍，場鏡焦距和工作距也要加大。工作距離的加長，必然導致激光能量的損耗。還有聚焦后的光斑直徑跟焦距成正比，這意味著加大掃描范圍，聚焦光斑直徑跟著加大，光斑聚得不夠細，激光的功率密度下降非?？欤üβ拭芏雀獍咧睆降?次方成反比），不利于加工。所以使用者要根據不同的加工面積選用最適合的場鏡，或者備用幾個不同掃描范圍的場鏡。

聚焦光斑直徑：對于入射激光束直徑D、場鏡焦距F和光束質量因子Q的掃描系統，聚焦光斑直徑d = 13.5QF/D (mm)。所以用擴束鏡可以得到更小的聚焦光斑。

武漢新特光電是一家激光配件、激光器和激光設備的全產業鏈產品服務商，提供的場鏡其優勢具有高精度：新的安裝技術，確保了所需的精度水平；高效靈活：能應對高達4Kw的光功率，而無需主動冷卻；非常耐用：得益于特殊的低污染安裝技術；連續穩定性：全面的測試保證了批量生產的一致性。
