STAR-07 3.0 是一款基于德州儀器 (Texas Instruments) 微鏡技術的高性能 DLP? 投影儀，專為滿足嚴苛的工業應用需求而設計。歷經 20 多年廣泛應用于多媒體和數字影院，久經驗證的 DLP 技術已成為工業解決方案的重要工具。STAR-07 3.0 投影儀的核心是一個 0.7 英寸的 DLP 芯片，該芯片包含一個由 1024x768 個微鏡組成的陣列。這些雙穩態微鏡可在微秒內翻轉至相反的傾斜位置以生成所需的圖案。STAR-07 3.0 為每個單獨的微鏡提供精確的高速控制，從而實現卓越的靈活性和投影輸出的圖案幀速率。

該投影儀配備高功率 LED 光源，這是設備緊湊耐用設計的關鍵。

典型用例包括機器視覺照明、3D 掃描、工業曝光和增材制造。除此之外，開放的 SDK 接口也很好地支持了新興應用。STAR-07 3.0 提供兩種鏡頭選項：具有變焦功能的標準投影鏡頭和固定焦距的廣角鏡頭。

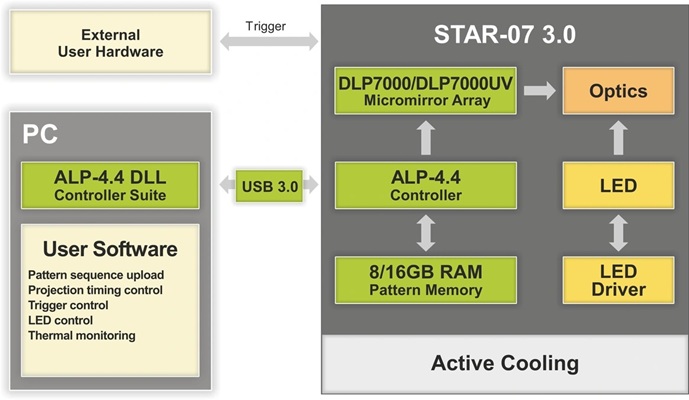

系統架構

STAR-07 的中心控制單元通過 USB 3.0 連接，實現圖案上傳、顯示和同步。集成的觸發功能支持可選的電壓電平，并且可通過軟件編程。LED 光源的數字驅動器可方便地進行功率設置和讀取溫度以進行熱管理。

系統控制

VIALUX ALP-4.4 控制器套件是核心編程工具，為產品開發提供了所有必要的功能。圖案序列通過 USB 3.0 傳輸以無損壓縮方式從 PC 上傳到板載存儲器。顯示序列的屬性，例如位深、圖像時間、觸發模式、重復次數等，可以自由定義以滿足相應的應用需求。ALP-4.4 固件將圖案從板載 SDRAM 存儲器流式傳輸?shù)?DLP7000 微鏡陣列，輸入圖案在此與微鏡進行一對一映射。圖案在全局復位模式下更新；這意味著所有微鏡在幾微秒內同時切換?；叶戎祱D案通過控制每個微鏡的開啟時間 (ON-time) 來生成，從而產生精確的灰度值線性度。最大全局陣列切換速率為 22,727 fps；通過對微鏡陣列進行部分更新，甚至可以實現更高的幀速率?？梢圆⑿羞\(yùn)行多個 STAR-07 3.0 設備，通過同一應用程序方便地進行控制，并通過觸發功能精確同步。ALP-4.4 API 已針對所有 DLPC410 芯片組進行了充分驗證；該 DLL 支持 C++、Python、LabVIEW、.NET 和其他開發平臺。Microsoft? 操作系統支持直至最新的 Windows? 版本，包括 32 位和 64 位。ALP-4 USB 3.0 驅動程序穩健、經過驗證、符合 UIF 標準，并在工業和醫療應用中經過 24/7 全天候驗證。

LED 規格

鏡頭規格

幀速率

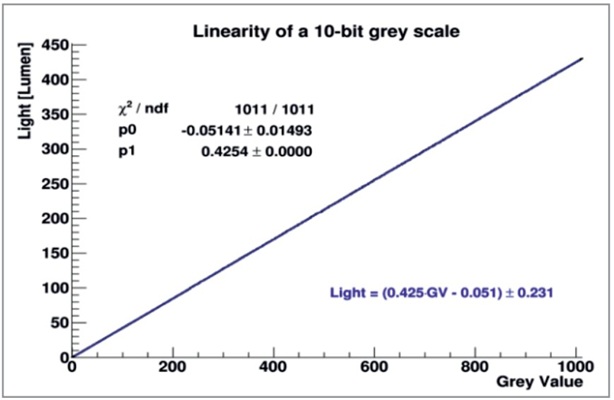

灰度線性度

ALP-4 支持精確的位平面定時，結合同步相機記錄，可實現出色的灰度線性度。

灰度值偏差 < 滿量程值的 0.06 %。

通用參數

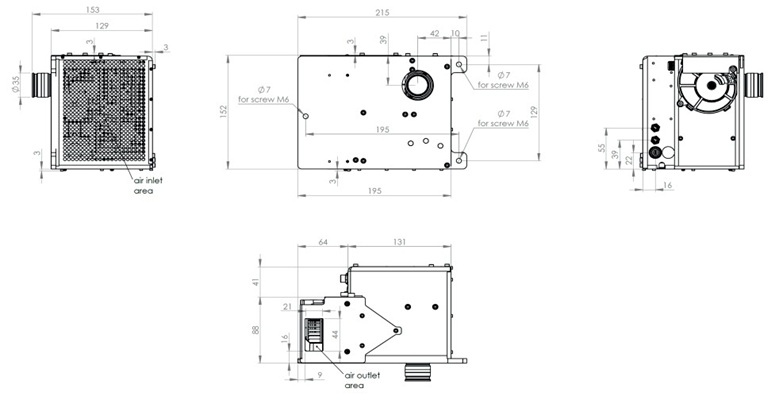

尺寸

詳情資料：DLP投影儀 STAR-07 3.0
