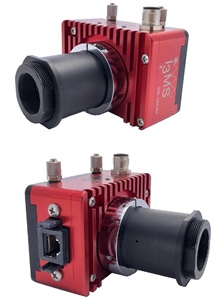

I3MS在線紅外成像監測系統專為工業制造質量管控設計，搭載高速中波紅外相機（1000幀/秒）實時追蹤熔池與熱影響區幾何尺寸。支持激光焊接、LMD、WAAM等增材制造工藝，通過0-10VDC模擬信號輸出關鍵參數，雙級報警機制主動預警異常。IP67防護機身兼容同軸/離軸集成，CaF?鏡頭確保1-5μm波段精準成像。集成水冷模塊適應嚴苛環境，配合PC端分析軟件實現工藝數據可視化追蹤，有效提升良品率并降低廢損成本。
我們一站式供應各種類型的在線紅外成像監測系統，紅外過程監控系統，激光焊接質量控制，熔池在線監測，工業紅外成像儀，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
用于工業過程質量保證的高速紅外成像監測系統
用于工業過程監控的在線紅外成像監測系統
持續監測和測量熔池及熱影響區 (HAZ) 幾何形狀
確保質量監控
支持光軸同軸集成和離軸操作
獨立運行
可配置雙級報警，支持 PC 數據記錄
主要應用： 激光焊接、激光熔覆沉積 (LMD)、熔覆、電弧增材制造 (WAAM) 等
規格參數
| 項目 | 說明 |
| 組件 | 帶實時處理電子裝置和水冷塊的紅外相機 連接盒、多功能 I/O 線纜 (3米)、電源 (24 VDC) 用于系統配置、數據記錄和日志文件分析的軟件包 用于光學校準的紅外發射器 |
| 工藝兼容性 | 激光焊接、電弧焊、激光熔覆沉積 (LMD)、熔覆、電弧增材制造 (WAAM) 等 |
| 機械集成 | 光軸同軸 & 離軸操作 (光軸同軸集成需滿足)*：工藝區域的紅外信號 (波長 > 1.1 um) 需能傳輸至光學端口 |
| 輸出 | 模擬信號輸出 (0 VDC – 10 VDC)，與熔池/熱影響區寬度成正比，量程可配置 |
| 尺寸 (毫米) | 紅外相機：88 毫米 x 60 毫米 x 92 毫米 連接盒：124.5 毫米 x 102 毫米 x 28 毫米 |
| 重量 | 0.5 公斤 |
| 電源 | 24 VDC, 6 W 包含電源適配器 |
| 成像鏡頭 | 氟化鈣 (CaF2), 焦距 f=50 毫米, 光圈 F#2.25，帶手動調焦機構 (可提供其他焦距鏡頭) |
| 機械外殼 (相機) | IP67 防護等級機械外殼，帶嵌入式散熱器 嵌入式水冷塊，支持風冷/水冷 |
| 機械接口 (光學前端) | C 接口螺紋，帶鎖緊反螺紋 |
| 視場角/像素分辨率 | VPD 型硒化鉛 (PbSe) 相機, 64×64 像素 (像素尺寸: 50 微米) 中波紅外響應 (1 -5 微米), 幀率 1000 幀/秒 |
| 通信接口 | 千兆以太網 (RJ-45) |
| 軟件 | I3MS 采集與配置軟件 v.1.0 NIT 可視化軟件 v.2.1 |
| 最低系統要求 | PC 處理器 i5, 內存: 8 GB 可用硬盤空間: 1 GB, 操作系統: Windows 10 或更新版本 (32/64 位) |
| 工藝監測配置 | 可選配置：手動 (Manual)、軌跡 (Tracks)、連續 (Continuous) 軌跡長度 (軌跡模式)、報警級別、報警延遲 激光開啟延遲 & 自動檢測 |
| 顯示指標 | 熔池 / 熱影響區寬度、紅外圖像、激光狀態 報警 (2個可配置報警級別) |
| 其他特性 | 激光開/關數字輸入 (光電隔離) 監測報警數字輸出 (光電隔離) 過程數據記錄、圓形及矩形監測區域 (ROI) |
| 配件 | 三色燈柱指示器 |
