LUXELL CAMERA-S工業紅外線性掃描相機專為嚴苛工業環境設計的非制冷中波紅外（MWIR）熱像儀，采用256像素線性陣列（像素600×60μm2），覆蓋1-5μm波段（峰值3.7μm），可檢測>100℃高溫目標。IP67金屬外殼集成水冷塊，支持300線/秒高速掃描（積分時間4-20μs可調），USB 5V供電即插即用。標配35mm F1.1鏡頭（水平視場25°@1m）及LabVIEW開發套件，適用于焊接/激光加工溫度監控、氣體泄漏檢測、玻璃制造品質管控等場景，為汽車、冶金、石化行業提供高性價比產線集成方案（尺寸70×131.5×50mm，重400g）。
我們一站式供應各種類型的中紅外相機，非制冷中紅外相機，高速成像相機，紅外成像監測系統，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
LUXELL CAMERA-S 是 LUXELL-CORE-S 線性掃描陣列（FPA 256像素）的工業版本，配備 IP67 防護等級外殼。/p>
用于工業的微型化非制冷中波紅外 (MWIR) 線性掃描相機
1×256 線性陣列
IP67 防護等級
工業級 M12 USB 2.0 連接器
300 線/秒
低功耗
CS 接口
典型應用
工業制造過程控制（焊接、切割等）
激光過程監控
氣體與火焰檢測
機器視覺
光譜分析
OEM 集成
應用行業
汽車工業
家電制造
冶金與鋼鐵工業
石油化學工業
主要規格
| 參數 | 說明 |
| 焦平面陣列 (FPA) 分辨率 | 256 像素 (像素尺寸: 600 微米 x 60 微米) |
| 讀出方式 | 卷簾快門 (X-Y 尋址) |
| 讀出通道 | 2 個 A/D 通道 |
| 接口 | USB 2.0 (帶工業級連接器) |
| 金屬外殼 | IP67 防護等級 |
| 鏡頭 | f=35 毫米, F#1.1, CS接口, IP67 |

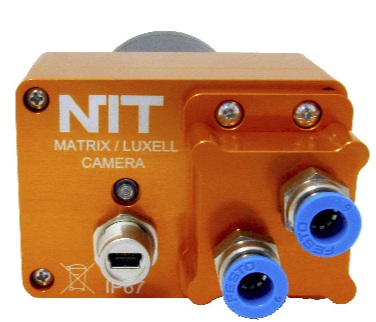

Luxell Camera-S
相機包含 LUXELL 軟件套件 和用于 LabVIEW 的 開發套件。
該系統即插即用，非常適合開發經濟高效的解決方案并集成到生產線中
完整系統（電子模塊、金屬外殼和鏡頭）符合 IP67 防護等級
詳細規格
| 型號 | LUXELL CAMERA-S |
| 探測器 | VPD PbSe LUXELL FPA 256，室溫下具有非制冷性能 |
| 焦平面陣列 (FPA) 格式 | 線性陣列, 1×256 像素 |
| 像素尺寸 | 600 微米 (高) x 60 微米 (寬) |
| 探測光譜范圍 | 中波紅外 (MWIR, 1.0 至 5.0 微米) |
| 探測峰值波長 | 3.7 微米 |
| 最佳溫度檢測范圍 | > 100 oC |
| 積分時間 (微秒) | 可配置: 4 – 20 微秒 |
| 線速率 | 300 線/秒 (最大值) |
| 讀出方式 | 卷簾快門, 2 個 ADC 通道 |
| 通信接口 | USB 2.0 高速 |
| 數據通信 | 14 位 |
| 觸發 | 無 |
| 啟動時間 | < 10 秒 |
| 功耗 | 1 瓦 (5 伏直流, 0.2 安) – USB 供電 |

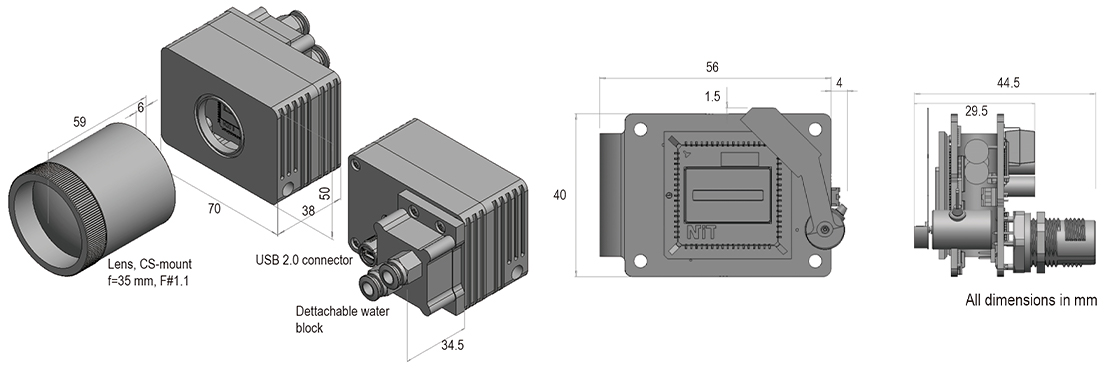

| 外部外殼 | 金屬外殼，帶 CS 接口鏡頭座、工業級 USB 2.0 連接器 (M12x1) 和用于三腳架的螺絲孔 包含用于穩定 FPA 溫度的水冷塊（可使用水或空氣冷卻） IP67 防護等級 |
| 鏡頭 | 帶增透膜 (AR coating) 的硅透鏡, f=35 毫米, F#1.1 視場角 (FoV): 25o (水平) x 1o (垂直), 手動對焦, CS接口鏡頭座 (可拆卸) 視野范圍 (FoR @1米) = 440 毫米 (水平) x 17 毫米 (垂直) |
| 相機尺寸 | 70 (長) x 131.5 (寬) x 50 (高) |
| 其他信息 | 機械快門用于單點偏移校正 |
| 軟件 | NIT 軟件套件 (采集和可視化軟件), LabVIEW SDK |
| 系統包含 | 1x LUXELL CAMERA-S 相機 (帶 f=35 毫米鏡頭) 1x 帶工業級連接器的 USB 線纜 |

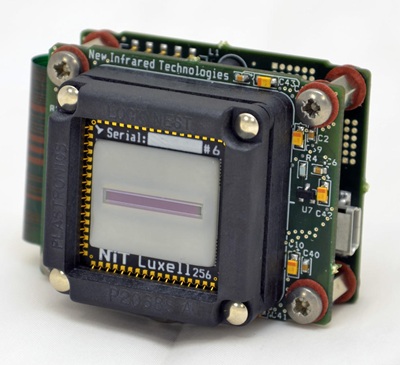

LUXELL FPA
FPA 分辨率：256 像素
非制冷操作
探測波段：中波紅外 (MWIR) (1 - 5 微米 (um))
峰值探測波長：3.7 微米 (um)
D* (峰值波長) (典型值)：2x10? Jones (瓊斯)
帶增透膜 (AR coating) 的硅窗口
響應時間：2 微秒 (us)
像素尺寸：600 x 60 平方微米 (um2)
像素間距：60 微米 (um)
讀出方式：X-Y 多路復用 (x-y multiplexed)
讀出電子器件：不包含（與 CORE-S 兼容）
尺寸（毫米）：24x24x2.2
偏置電壓（典型值）：5 伏
像素電阻（典型值）：0.2 - 1.0 兆歐 (MΩ)
封裝：表面貼裝器件 (SMD) / LCC68 封裝
引腳排列：68 引腳（使用其中 32 個）
