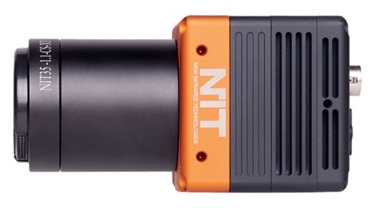

高速非制冷中波紅外相機TACHYON 16K具有高幀率，超過4000fps，陣列128×128，像元尺寸50微米，視場10.5°×10.5°，可探測1-5微米的中紅外波段，可探測的峰值波長3.7微米，主要用于工業自動化的過程控制監測與檢測場景。
我們一站式供應各種類型的中紅外相機，非制冷中紅外相機，高速成像相機，高幀率紅外相機，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
高速紅外相機TACHYON 16K +，高幀率紅外相機成像陣列128×128，高幀率紅外相機具有50微米的像元尺寸，視場范圍10.5°×10.5°，光譜范圍覆蓋1-5微米，高速紅外相機的幀率可達每秒4000次，通過可靠的控制實現智能化的工業制造，精準計算生產成本，提高良品率，使制造業行業進入工業4.0時代。NIT致力于研發用于控制和監測工業過程的高速紅外相機和中紅外相機系統；專注于以負擔得起和有競爭力的價格在許多工業過程中改善質量和提高生產率，為工業4.0的發展起到了良好的助力作用。
應用領域
汽車工業
家電制造業
冶金與鋼鐵工業
石油化工工業
玻璃制造業

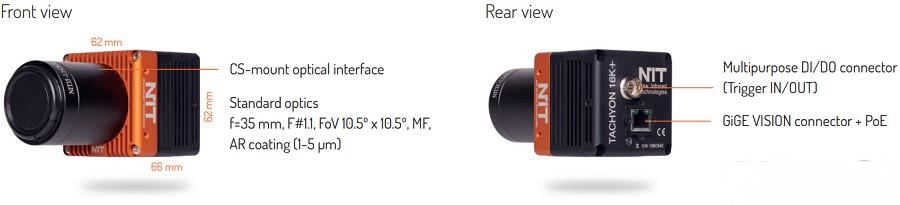

TACHYON 16K+前視圖和后視圖
技術規格
| 項目 | 規格 |
| 探測器類型 | VPD 硒化鉛 (PbSe) 焦平面陣列 (FPA)，帶數字接口，非制冷運行 |
| 陣列格式 | 128x128 (16384 像素) |
| 像素尺寸 | 50 μm x 50 μm (方形) |
| 光譜范圍 | 中波紅外 (MWIR), 1.0 μm 至 5.0 μm |
| 探測峰值波長 | 3.7 微米 |
| 積分時間 | 10 - 1000 μs，可選 |
| 原始數據通信 | 14 位 |
| 接口 | – GigE VISION 2.0 (兼容 GeniCam)，帶 PoE (以太網供電) – 多用途 DI/ID 連接器 (觸發輸入/輸出) (線纜單獨銷售) |
| 最大幀率 | 4000 fps (TACHYON 16k CAMERA PLUS) (參見下方表格) |
| ROI (感興趣區域) | ROI 開窗功能 (參見下方表格了解所有可能模式的詳細描述) |
| 機械快門 | 用于單點(1-pt)偏移校正的機械快門 |
| 啟動時間 | <10 秒 |
| 電源 | PoE, 8 W (非 PoE 運行需 12 VDC) |
| 外殼 | 金屬外殼，帶后置連接器和三腳架螺絲孔 (M3 和 M4) |
| 尺寸和重量 (不含鏡頭) | 66 (長) x 62 (寬) x 62 (高) (mm), 400 克 |
| 鏡頭 (標準配置) | f=35 mm, F#1.1, FoV 10.5° x 10.5°, 增透膜 (AR coating, 1 - 5 μm) CS卡口接口，手動對焦 |
| 包含軟件 | – NIT SOFTWARE SUITE (采集和可視化軟件) – 提供 SDK 用于定制軟件開發 |
| 最低探測溫度 | 100 °C |
| 工業應用 | 機器視覺，增材制造，工業過程監控，氣體檢測，光譜分析，玻璃制造質量保證 |
標準型號
| 型號 | TACHYON 16K | TACHYON 16K PLUS |
| 最大幀率 (128x128) | 2000 fps | 4000 fps |
| 采集模式 (128x128) | 隔行采集 (Interlaced acquisition) | 全局快門采集 (Global shutter acquisition) |
| 采集模式 (子窗口) | 64x64, 32x32, 1x128: 全局快門采集 | 64x64, 32x32, 1x128: 全局快門采集 |
| 開窗模式 (ROI) | 128x128, 64x64 (中心), 32x32 (中心), 1x128 (中心) | 128x128, 64x64 (中心), 32x32 (中心), 1x128 (中心) |
| NUC 校正表 | 軟件校正 (Software correction) | 硬件校正 (Hardware correction)(4個預配置表) |
| 數據傳輸模式 | RAW 數據, 14位 | - RAW 數據14位 - NUC 校正后數據, 16位 - 高速模式 RAW/NUC: 12位 |
| 核心優勢 | 基礎高速紅外成像 | 超高幀率 (4000 fps), 全局快門, 硬件NUC, 靈活數據傳輸 |
