聲光偏轉器是一種基于聲光效應的高精度激光束控制器件，通過調節施加在晶體上的射頻信號頻率，實現對出射光束角度的快速、精確控制。該技術結合了聲學波的傳播特性與光波的衍射行為，廣泛應用于激光掃描、成像、微加工等領域。本文將從工作原理、關鍵性能參數、典型器件特性及系統集成等方面，對聲光偏轉器進行系統介紹。

一、工作原理與基本結構

聲光偏轉器的核心是聲光晶體（如TeO?、石英、藍寶石等），當射頻信號作用于貼附于晶體表面的壓電換能器時，會激發超聲波在晶體內部傳播，形成周期性的折射率光柵。入射激光通過該光柵時發生布拉格衍射，其一級衍射光的方向隨聲波頻率的變化而偏轉，從而實現光束的掃描或定向。

二、關鍵性能參數

• 波長范圍：現代聲光偏轉器可覆蓋從深紫外（266 nm）至中紅外（10.6 μm）的廣泛譜段，滿足不同激光系統的需求。

• 掃描角度與分辨率：掃描角度通常為數毫弧度至數十毫弧度，如AODF 4170-UV在355 nm下掃描角為4.95 mrad。可分辨點數（分辨率）由存取時間與射頻帶寬共同決定。

• 射頻帶寬與中心頻率：射頻帶寬直接影響可尋址點數，例如AODF 4170-UV具有80 MHz帶寬，適用于高速掃描系統。中心頻率則影響器件尺寸與驅動設計。

• 衍射效率與均勻性：衍射效率指衍射光與入射光強之比，典型值在70%–90%之間。掃描平坦度（bandwidth flatness）是衡量偏轉效率均勻性的關鍵指標，影響掃描過程中的光強穩定性。

• 有效孔徑：孔徑尺寸決定通光能力，常見孔徑從2 mm至15 mm不等，如AODF 4090-7具備8.5 mm孔徑，適用于高功率或大光斑系統。

三、典型器件與材料選擇

不同材料適用于不同波段與功率水平：

• TeO?：適用于可見光與近紅外，具有高聲光優值，常用于高分辨率掃描。

• 晶體石英：紫外波段首選，如AODF 4170-UV用于355 nm激光，具備高損傷閾值與良好溫度穩定性。

• 藍寶石：適用于深紫外（如266 nm）及高功率場合。

• 鍺：主要用于中紅外波段。

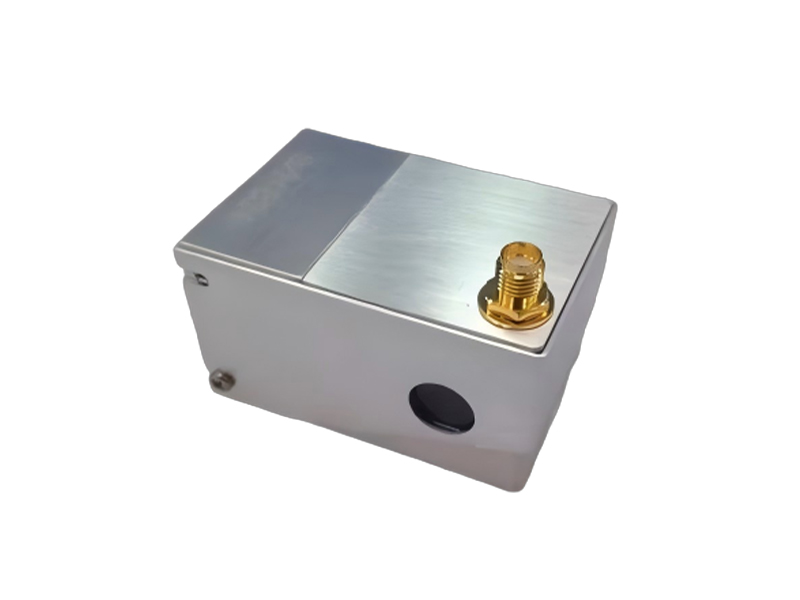

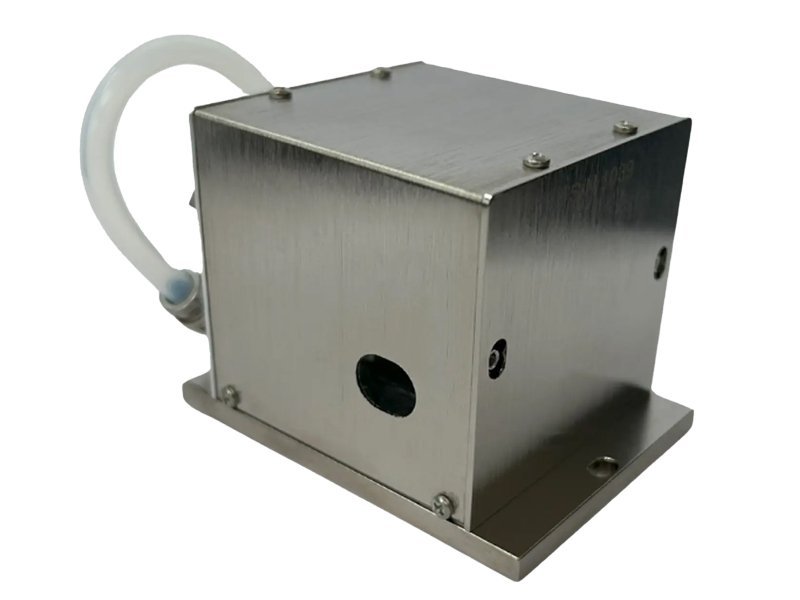

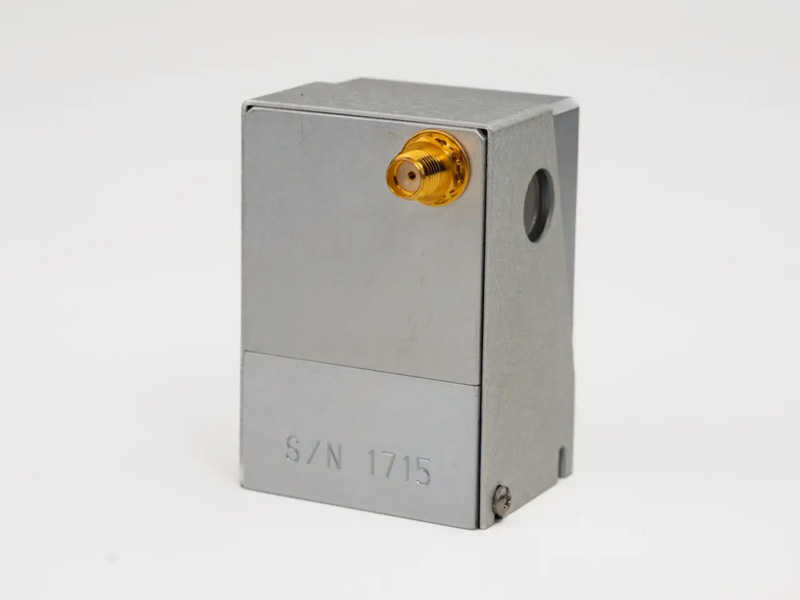

以G&H產品為例，其AODF系列產品涵蓋多種配置：

• AODF 4170-UV：晶體石英材質，適用于343/355 nm，7 mm孔徑，85%以上衍射效率，適用于微加工與檢測系統。

• AODF 4210：專為266 nm設計，5 mm孔徑，掃描角達4.6 mrad，適用于紫外激光直寫與鉆孔。

• AODF 4090-7：TeO?材質，適用于532 nm，8.5 mm大孔徑，適用于圖形成像與顯示系統。

四、系統集成與驅動控制

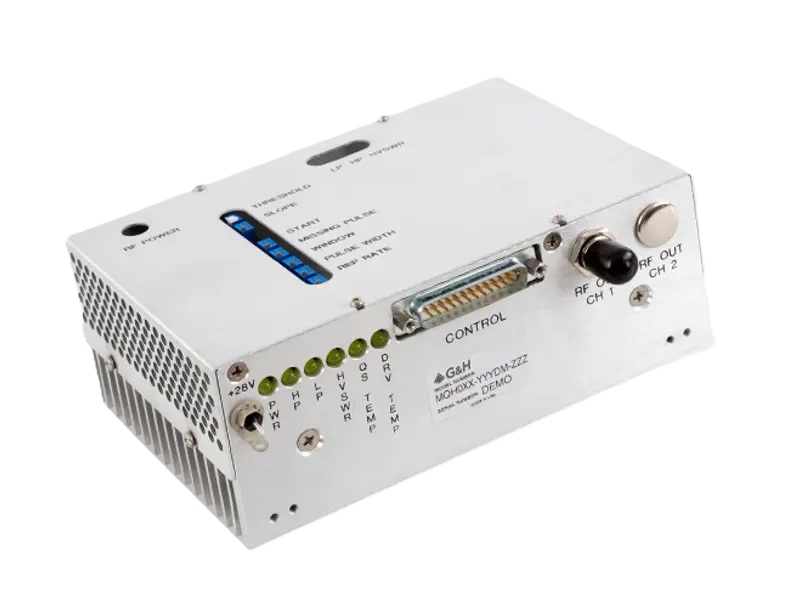

聲光偏轉器的性能高度依賴于射頻驅動器的匹配性。常見的驅動器如6000系列提供雙通道15 W輸出，支持多頻段（20–450 MHz），具備快速并行接口與USB控制能力，適用于多通道掃描與相位同步控制。

例如，在二維掃描系統中，可將兩個偏轉器級聯使用，配合6000驅動器的雙通道輸出，實現X-Y平面內的快速光束定位。此外，驅動器支持頻率、幅度與相位的實時調制，適用于任意波形生成與多光束輸出。

五、主要應用領域

• 激光微加工

• 檢測與成像系統

• 圖形成像與顯示

• 科研與通信

六、總結與展望

聲光偏轉器作為一種固態、無機械運動的光束控制器件，具備高速、高精度與高可靠性的優勢。隨著紫外與紅外激光技術的發展，其應用場景正不斷擴展。未來，聲光偏轉器將繼續朝著更寬帶寬、更大孔徑、更高功率耐受性與更緊湊集成的方向發展，為先進制造與光子學系統提供核心光束操控能力。
