WinCamD-GCM 光斑分析儀是Dataray為需要長電纜的長距離應用專門設計的光束輪廓分析儀，采用了GigE Vision標準，比較適合需要大規模數據的長距離傳輸?shù)倪h距離光斑分析的需求。
我們一站式供應各種類型的激光分析儀，光束分析儀，光斑分析儀，光斑輪廓測量儀，狹縫掃描儀，光束質量分析儀，激光斷面分析儀，光束輪廓儀，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！

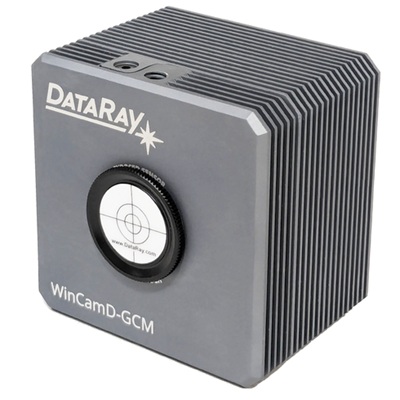

光斑分析儀WinCamD-GCM是為需要長電纜的長距離應用專門設計的光束輪廓分析儀，使用與WinCamD-LCM光束輪廓分析儀相同的傳感器（11.3 x 11.3 mm有效面積、420萬像素、5.5 x 5.5μm像素、全局快門），采用了GigE Vision標準，比較適合需要大規模數據的長距離傳輸?shù)倪h距離光斑分析的需求。
主要特點：
GigE Vision? 連接
190 - 1610nm 波長范圍，使用CMOS探測器
分辨率 2048 x 2048
有效面積 11.3 x 11.3 mm
像素尺寸 5.5 x 5.5 μm
信噪比 2500：1 （34 dB optical / 68 dB electrical）
全局快門，可測連續光，也可測脈沖光，帶觸發功能
搭配導軌后可測M2值
典型應用:
需要長距離布線的應用場景
連續和脈沖激光輪廓分析
激光器和激光系統的現場維修
光學組裝和儀器對準
光束漂移記錄
M2測量
規格參數：
| 型號 | WinCamD-GCM | WinCamD-GCM-1310 | WinCamD-GCM-TEL | WinCamD-GCM-UV |
| 波長范圍 | 355-1150 nm | 355-1350 nm（包含長通濾波器） | 1480-1605 nm | 190-1150 nm |
| 圖像分辨率 | 2048 × 2048 像素（4.2 百萬像素） | |||
| 光學格式 | 1 英寸 | |||
| 成像區域 | 11.3 × 11.3 mm | |||
| 像素尺寸 | 5.5 × 5.5 μm | |||
| 最小可測光斑 | 約 55 μm（10 像素） | |||
| 快門類型 | 全局快門（Global Shutter） | |||
| 最大幀率 | TBA | |||
| 單脈沖采樣頻率 | TBA | |||
| 信噪比（SNR） | 2500:1（光學 34 dB / 電氣 68 dB） | |||
| 電子快門范圍 | 待公布（TBA） | |||
| 模數轉換精度（ADC） | 12-bit | |||
| 可測光源類型 | CW 連續激光、脈沖激光；支持 CW 至 12.6 kHz 單脈沖隔離測量 | |||
| 觸發功能 | 軟件可配置，支持自動觸發、同步觸發與可變延遲 | |||
光斑測量與圖像顯示功能
| 項目 | 說明 |

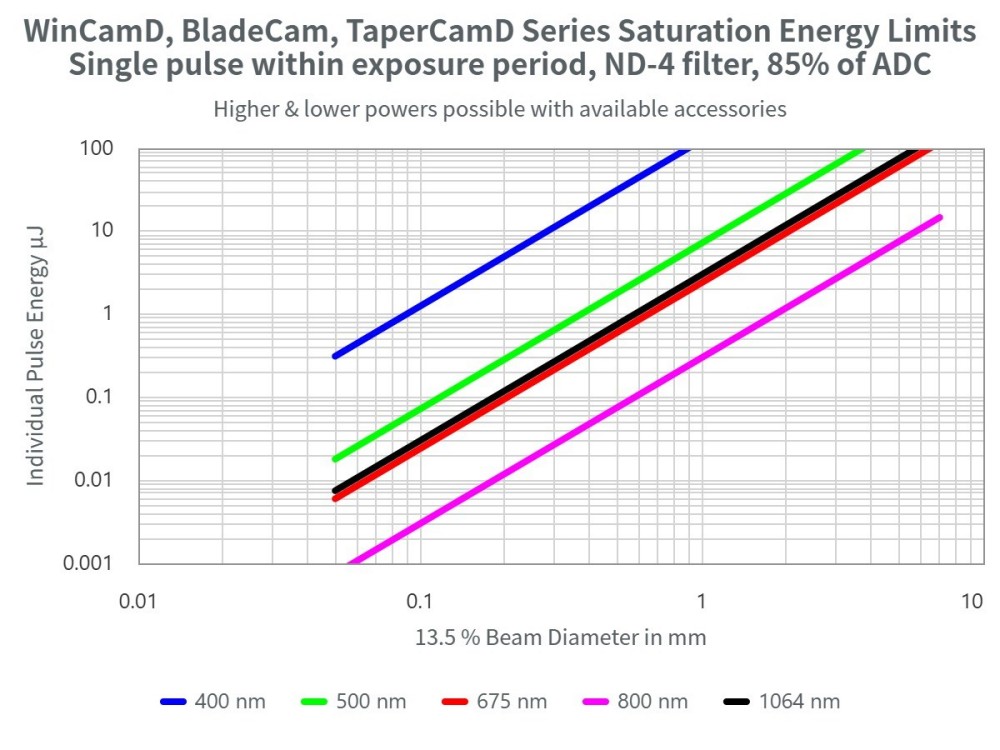

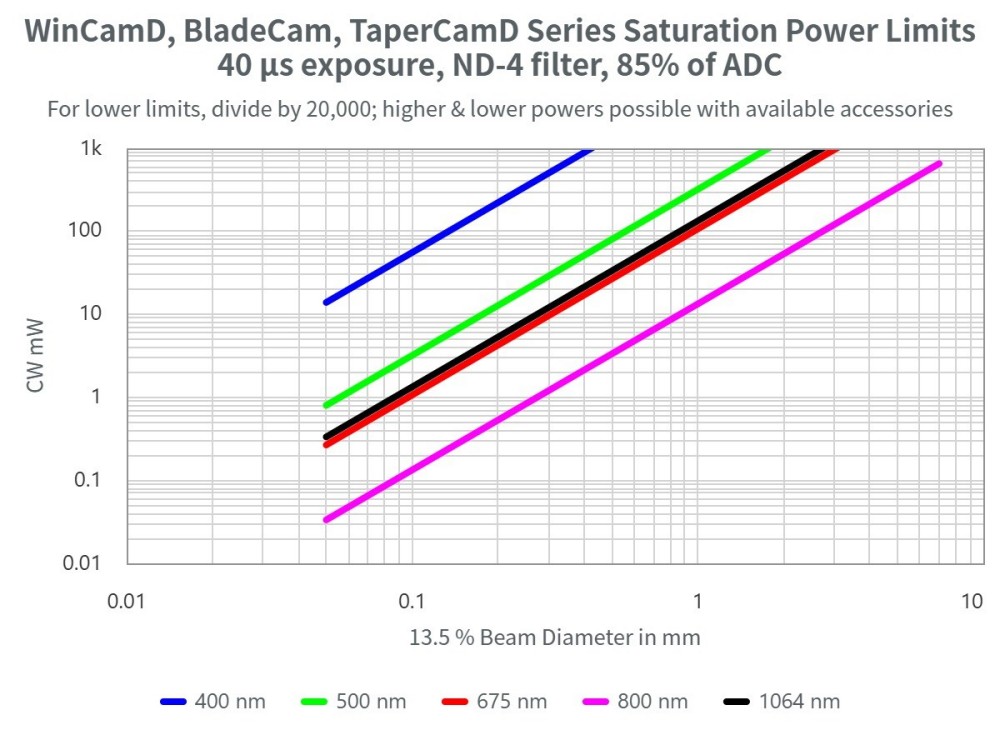

| 光束功率測量 | 詳見原廠提供圖表 |
| 手動光束衰減 | 標配 ND-1、ND-2、ND-4 磁性 ND 濾光片或 C 接口濾鏡 |
| 顯示模式 | 線性圖、2D 和 3D 圖形 支持歸一化/非歸一化、線性或?qū)?shù)坐標、最大 x10 縮放 支持 10 色、32 色、全色或灰階等高線圖 |
| 輪廓分析 | 原始與平滑輪廓（支持最高 10% FWHM 三角滑動平均濾波） |
| 光斑直徑計算 | 用戶設定 Clip 等級直徑 高斯擬合 & ISO 11146 二階矩直徑 用戶定義 Clip 區域下等效直徑 等效狹縫/刀口直徑 |
| 擬合類型 | 高斯、平頂擬合與擬合優度；等效狹縫擬合 |
| 橢圓性分析 | 主軸、次軸、平均值，自動判別主軸方向 |
| 重心位置 | 強度加權與幾何中心；支持相對與絕對定位 |
| 光斑漂移監控 | 實時顯示與統計功能 |
精度與數據處理
| 項目 | 說明 |
| 測量精度 | 插值后處理分辨率達 0.1 μm 直徑測量精度視光斑而定，?？蛇_ ~1 μm 重心測量精度也可達 ±1 μm（基于有效像素加權計算） |
| 圖像處理 | 圖像與輪廓平均：1 次、5 次、10 次、20 次、連續模式 背景圖像采集與去除 支持用戶定義矩形區域與自動橢圓追蹤處理 |
| 設置文件保存 | 所有配置可保存為 .ojf 文件，便于后續調用 |
| 合格/不合格判斷 | 屏幕顯示自定義 Pass/Fail 色塊，適合質檢與生產線應用 |
| 數據統計與記錄 | 最小值、最大值、平均值、標準差；支持最多 4096 樣本記錄 |
| 相對功率測量 | 基于初始輸入的滾動直方圖，單位支持 mW、μJ、dBm、%、用戶自定義 |
| 能量密度（Fluence） | 支持在用戶自定義區域內計算 |
其他信息
| 項目 | 說明 |
| 認證標準 | RoHS、WEEE、CE |
| 多相機支持 | 待公布（TBA） |
| 探測頭尺寸（寬 × 高 × 深） | 2.9 × 2.9 × 2.1 in. |
| 光學深度（無窗口） | 待公布（TBA） |
| 安裝接口 | 8-32 螺紋孔，深度 8 mm |
| 重量（含濾光片） | 待公布（TBA） |
| 操作系統要求 | Windows 10 64 位 |

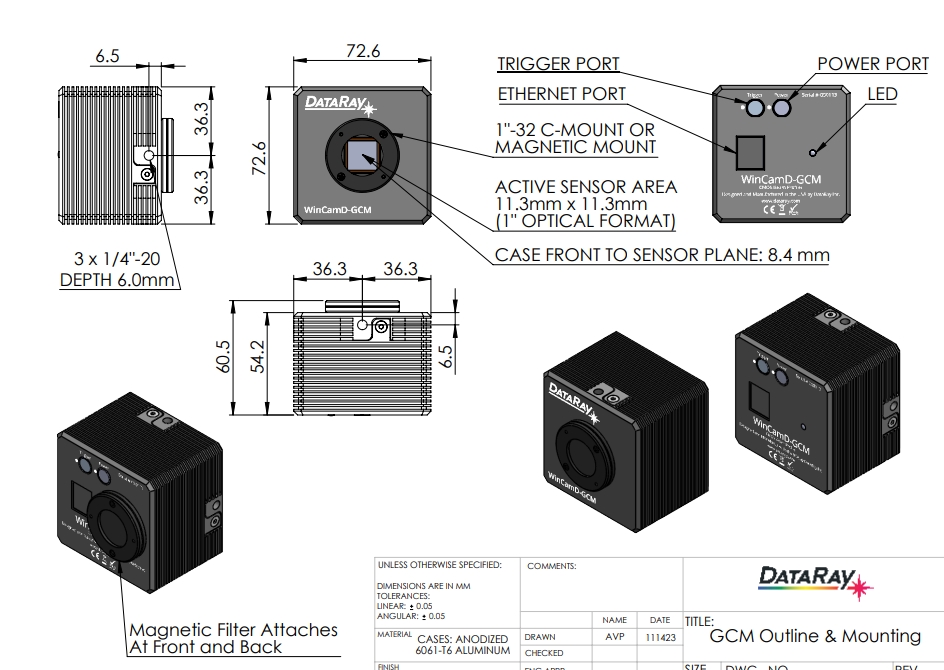

輪廓圖

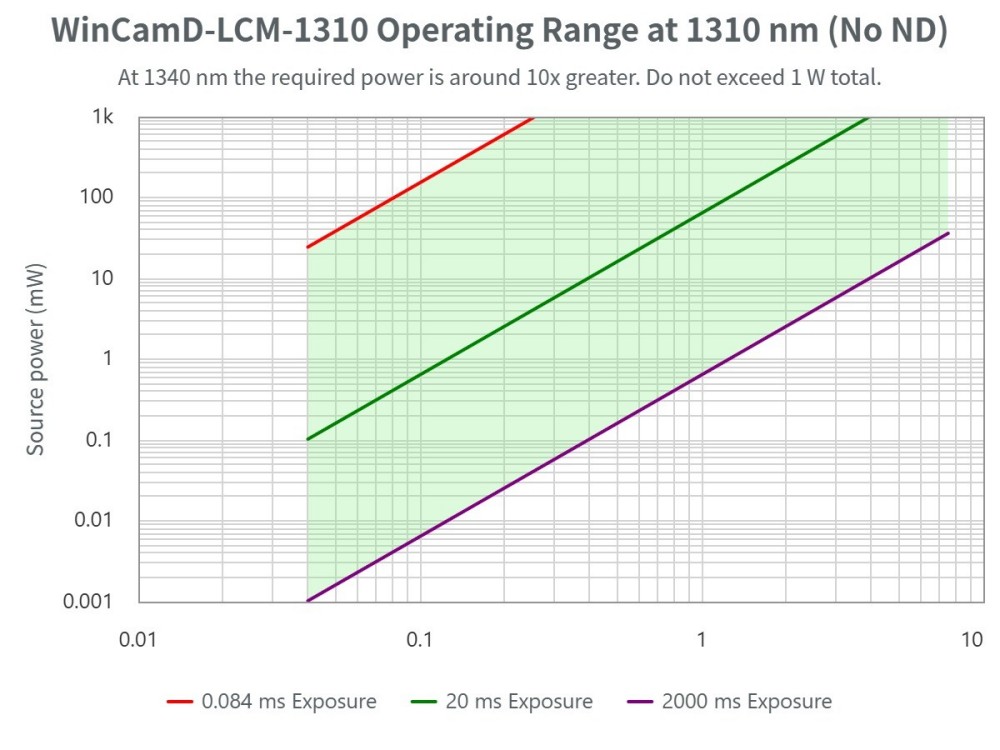

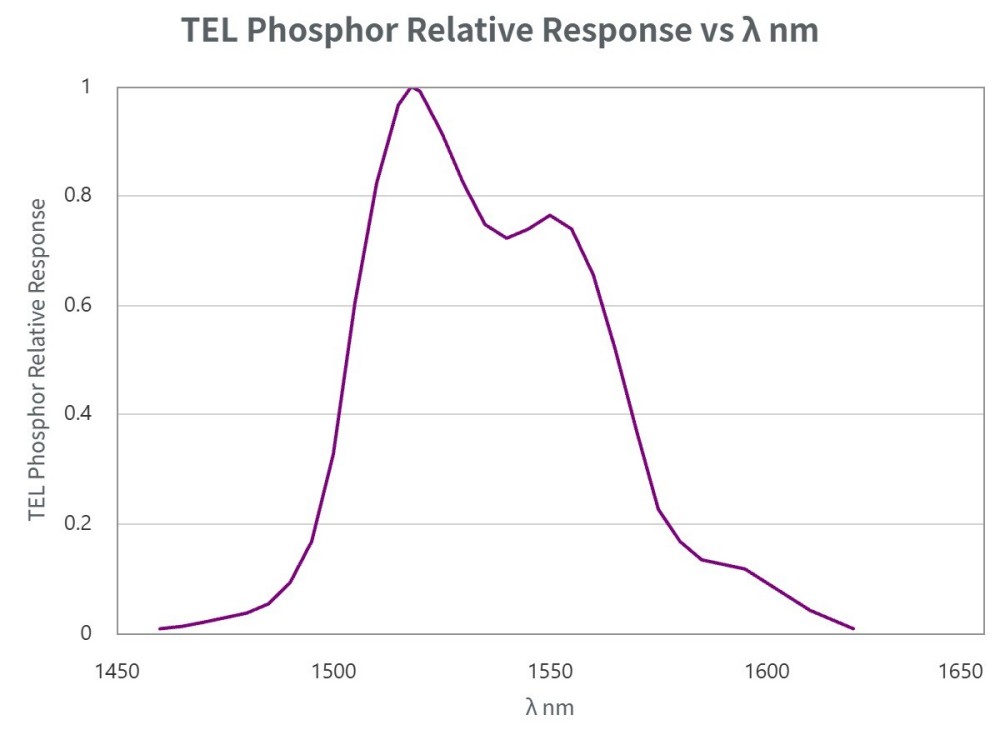

圖表
