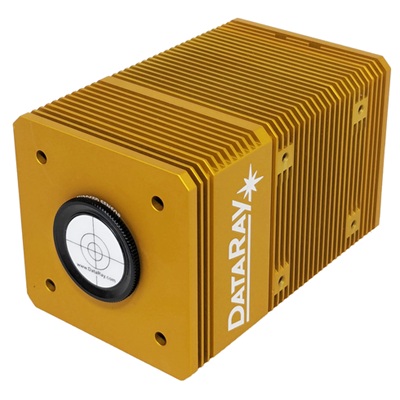

WinCamD-QD系列使用膠體量子點傳感器為可見光、短波紅外和電子短波紅外光源提供高質量的光束輪廓。WinCamD-QD 系列具有 15 μm 像素，波長范圍為 350 至 2000 nm，可提供光束輪廓分析能力。WinCamD-QD 系列的信噪比超過 2100：1，能夠進行符合 ISO 11146 標準的光束測量。膠體量子點傳感器具有非常高的靈敏度，帶有用于脈沖光束輪廓的全局快門
我們一站式供應各種類型的激光分析儀，光束分析儀，光斑分析儀，光斑輪廓測量儀，狹縫掃描儀，光束質量分析儀，激光斷面分析儀，光束輪廓儀，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
WinCamD-QD系列采用膠體量子點傳感器，可為可見光、短波紅外(SWIR)和增強短波紅外(eSWIR)光源提供高質量的光束剖面分析。具有15 μm像素、寬達350-2000 nm的波長范圍以及全局快門功能，WinCamD-QD系列提供了無與倫比的光束剖面分析能力。具有超過2100:1的信噪比，WinCamD-QD系列能夠進行符合ISO 11146標準的光束測量。這款先進的膠體量子點傳感器具有極高的靈敏度，并配備了用于脈沖光束剖面分析的全局快門。
WinCamD-QD系列擁有高度可定制的用戶中心軟件的支持，該軟件無需許可費用，支持無限安裝和免費軟件更新。WinCamD-QD軟件允許您與外部程序進行接口交互、記錄數據、使用我們的M2DU平移臺進行完全自動的M2測量等，所有這些功能都包含在內，無需額外費用。對于功率較高的激光器，我們提供了一系列采樣、吸收和反射衰減選項，以確保在進行剖面分析之前充分衰減光束。
主要特點：
量子點探測器，1550nm已優化
波長范圍400-1700nm / 350-2000 nm
多種探測面可選，標準為640x512（9.5x7.68 mm），最大范圍可達1920x1080（28.8x16.2 mm）
15μm像素
14位數模轉換
全局快門，既可測連續光，也可測脈沖光
信噪比：≥2100:1
GigE或USB3.0接口
典型應用:
1550nm激光輪廓分析
1550nm激光器和激光系統的現場維修
光學組裝和儀器對準
光束漂移記錄
M2測量
規格參數：
| 項目 | 說明 |
| 傳感器類型 | 膠體量子點（CQD）傳感器，集成于 CMOS ROIC 上 |
| 波長范圍 | S-WCD-QD-1550 系列：400–1700 nm（可見光至 SWIR） S-WCD-QD-2000 系列：350–2000 nm（可見光至擴展 SWIR） |
| 像素數量（水平 × 垂直） | 標準版：640 × 512 L 型：1280 × 1024 XL 型：1920 × 1080 |
| 成像區域尺寸 | 標準版：9.5 × 7.68 mm L 型：19.2 × 15.36 mm XL 型：28.8 × 16.2 mm |
| 像素尺寸 | 15 × 15 μm |
| 最小光束尺寸（10 像素） | 約 150 μm |
| 快門類型 | 全局快門 |
| 最大幀率 | 標準版 / L 型：25 fps XL 型：<25 fps |
| 信噪比（SNR） | ≥2100:1 |
| 光學 / 電學動態范圍（dB） | 33 / 66 |
| ADC 分辨率 | 14-bit |
| 可測光源類型 | 連續光（CW）、外同步脈沖源 |
| 可測光束功率 | 待定 |
| 手動光束衰減 | 配套 C 接口 ND 濾光片：ND-1、ND-2、ND-4 |
| 顯示圖像形式 | 2D / 3D 光束剖面圖 10、16、256 色或最大灰階圖，支持等高線顯示 |
| 光束剖面測量參數 | 原始及平滑（移動平均）剖面（最大平滑至 10% FWHM） |
| 光束直徑測量方式 | 用戶設定 Clip 電平下的直徑 高斯擬合直徑 二階矩擬合直徑- Slit / Knife Edge 等效直徑 |
| 光束擬合 | 高斯與平頂（Top Hat）擬合及擬合優度 Slit 剖面等效擬合 |
| 光束橢圓度測量 | 主軸 / 次軸 / 平均直徑，自動定位橢圓軸向 |
| 質心定位 | 相對 / 絕對質心 強度加權質心與幾何中心 支持光束漂移顯示與統計 |
| 測量精度 | 直徑插值處理精度：5 μm 典型絕對精度：~10 μm（取決于光束剖面） 質心精度可達 ±10 μm |
| 處理選項 | 圖像 / 剖面平均（1、5、10、20 次或連續） 背景捕捉與自動減除 用戶定義矩形或自動橢圓區域處理 支持光束追蹤支持 *.ojf 文件保存測試配置與設置 |
| 通過 / 不通過顯示 | 屏幕顯示 Pass/Fail，支持顏色設定，適用于質量控制 |
| 數據與統計記錄 | 最小值 / 最大值 / 平均值 / 標準差，最多 4096 個樣本 |
| 相對功率測量 | 基于初始輸入的滾動直方圖；單位支持 mW、μJ、dBm、%、或用戶自定義參考輸入單位 |
| 能量密度測量 | 支持用戶定義區域內的能量密度（Fluence）計算 |
| 認證標準 | RoHS、WEEE、CE |
| 多相機支持 | 并行采集：最多 4 臺攝像機 串行采集：最多 8 臺 |
| 相機尺寸（寬×高×深） | 61 × 61 × 99 mm |
| 傳感器距外殼光學深度 | 17.5 mm（精度 ±0.2 mm） |
| 安裝方式 | 待定 |
| 重量 | 407 克（約 14.35 盎司） |

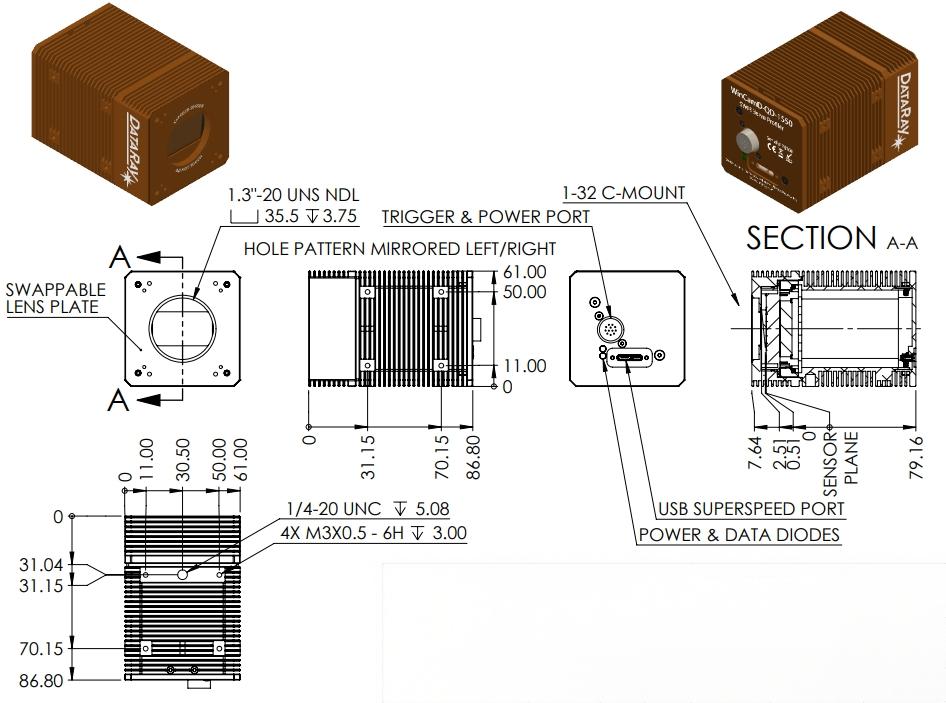

輪廓圖：

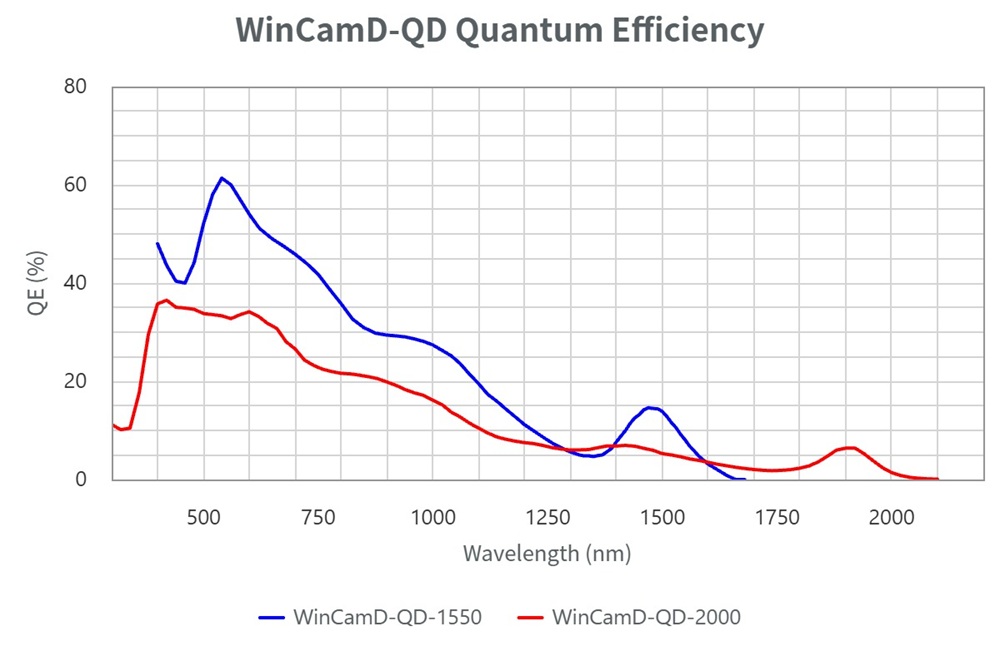

圖表：
