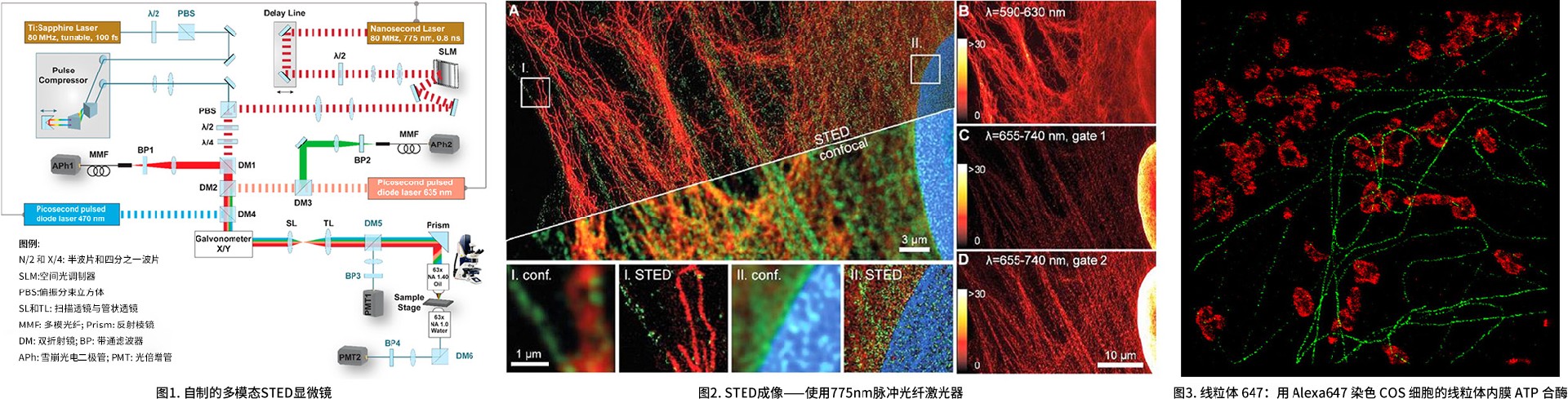

PFL-80-5000-775的脈沖光纖激光器輸出功率高達5W, 脈沖持續時間低至0.9ns, 重復頻率1-100MHz支持外部(或內部)觸發, 光束質量M2＜1.1, 免維護且經久耐用，是STED顯微鏡的最佳光源和其他生物醫學成像應用的理想之選。研究人員通過3W 775nm 脈沖光纖激光器 PFL-80-5000-775 進行 STED 顯微鏡成像，可快速、準確地對心肌細胞和間質膠原纖維進行成像，可根據客戶需求定制更長或更短的脈沖以及更低的重復頻率的脈沖光纖激光器。
我們一站式供應各種類型的，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
775nm 亞納秒脈沖光纖激光器 PFL-80-5000-775 采用全光纖激光腔設計，基于稀土和拉曼激光器及放大器，具有高重復頻率、優異的光束質量和極高的穩定可靠性，是STED顯微鏡或其他生物成像應用光源的理想選擇，能夠快速、準確地對心肌細胞和間質膠原纖維進行了成像，可根據客戶需求定制更長或更短的脈沖以及更低的重復頻率。
| 型號 | PFL-80-5000-775 |
| 中心波長 | 775nm |
| 脈沖持續時間 | 0.9ns |
| 平均功率 | 5W |
| 發射線寬(FWHM) | 0.08nm |
| 脈沖能量 | 80nJ |
| 脈沖重復率 | 40-100 MHz |
| 光束束腰直徑 | 0.85-1.15mm |
| M2 | ＜1.15 |
| PER | ＞20dB |
| 觸發模式 | 外部或內部 |
| 偏振 | ＞99％，線性 |
775nm 亞納秒脈沖光纖激光器 PFL-80-5000-775 可提供波長為775 nm、脈沖能量高達80 nJ，可在寬頻率范圍（40–100 MHz）內進行電子觸發，這大大簡化了激發脈沖和STED脈沖的同步，波長為775 nm的STED光束對于熒光團的STED檢測非常有效，這一特性可用于使用單波長STED光束進行多色記錄。
測量性能和參數設置
| 規格 | 最小值 | 測量值 | 最大值 |
| 束腰直徑 X (mm) | 0.9 | 0.99 | 1.15 |
| 束腰直徑Y(jié)(mm) | 0.9 | 1.04 | 1.15 |
| M2 X | 1.04 | 1.15 | |
| M2 Y | 1.05 | 1.15 | |
| 偏振度% | 99 | 99.9 | - |
| 波長 | 774 | 774.96 | 776 |
| 線寬, FWHM(nm) | - | 0.066 | 0.15 |
| 脈沖持續時間 | 0.79 | 1.5 | |
| 脈沖重復率(MHZ) | 75 | 80 | 85 |
| 脈沖穩定性(%) | - | 5 | 6 |
| 抖動 (ps) | - | 20 | 50 |
| 功率穩定性,4 小時(%) | - | 0.2 | 5 |
| 預熱時間，(min) | 30 | ||
| 觸發模式 | 外部/內部 | ||
| 電源(AC, V) | 90 | 250 | |
| 光纖激光器尺寸(LxWxH,mm) | 490 x435 x85 | ||
觸發輸入: 輸入觸發脈沖幅度為 +0.2 至 0.8 V p-p，占空比為 20-70%。輸入端為交流耦合，阻抗為 50Ω。支持 CML、ECL 或 PECL 格式。光信號與觸發脈沖的后沿同步。
觸發輸出: 輸出 PECL/ECL 脈沖，與光脈沖的后沿同步，輸出端為交流耦合，阻抗匹配為 50Ω。當激光器工作在外部觸發模式下時，輸出端轉換輸入觸發脈沖。在內部觸發模式下，輸出端轉換占空比為 50% 的內部發生器時鐘。
默認設置和限制
| 范圍 | 默認值 | 最小值 | 最大值 |
| 輸出功率(775 nm) (mW) | 100 | 100 | 5050 |
| 重復頻率 (MHz) | 80 | 75 | 85 |
| 倍頻溫度 (°C) | 57.7 | 54 | 62 |
| 種子二極管功率 (mW) | 3.6 | 1.5 | - |
| 種子二極管溫度 (°C) | 25 | 20 | 30 |
| 種子電流 (mA) | 24 | 19 | 29 |
| 升壓電流(A) | 0.5 | 0.5 | 5 |

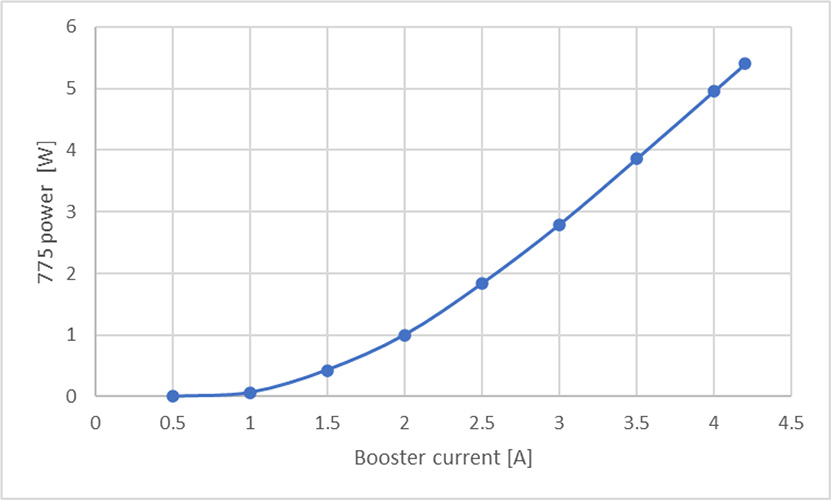

圖 1 輸出功率與升壓電流的關系圖，重復頻率 80 MHz

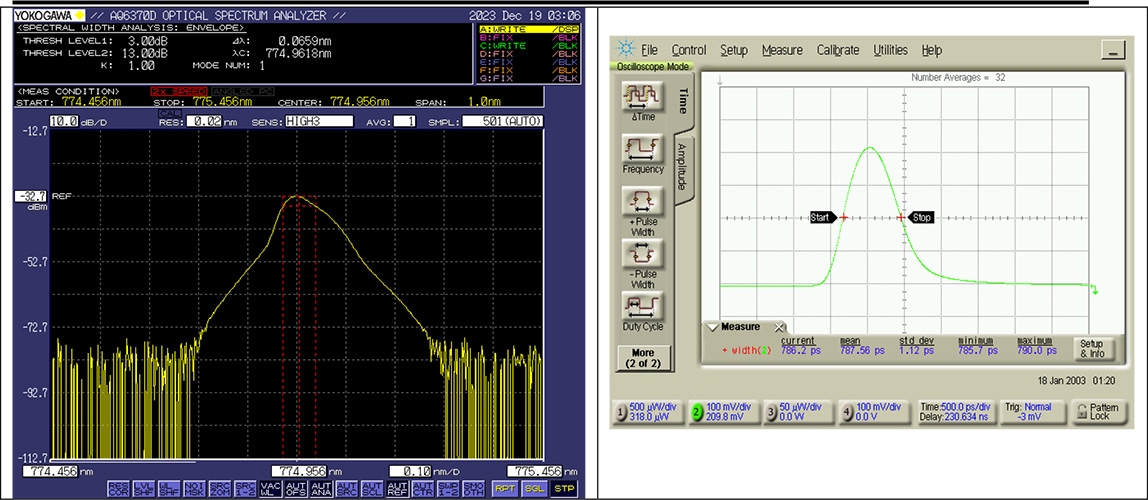

圖 2 775 nm 輸出光譜和脈沖形狀（P=5 W，重復頻率=80 MHz）

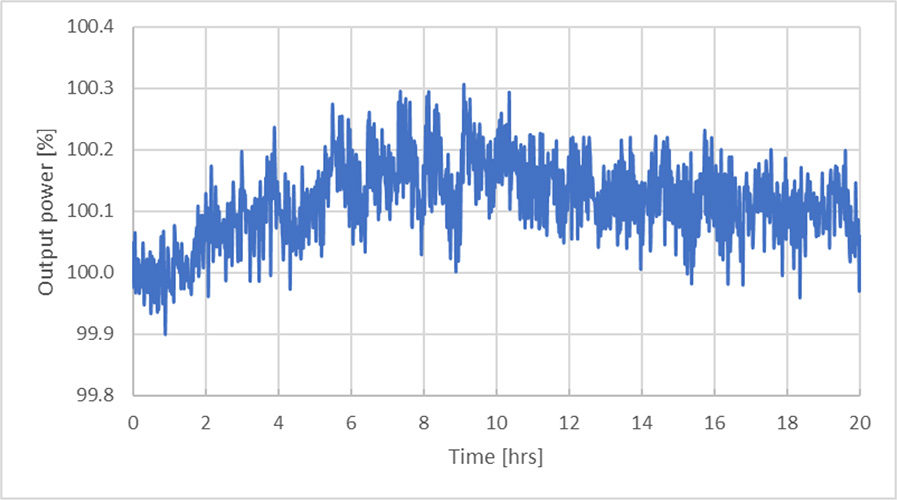

圖 3. 功率穩定性測量（P=5 W，重復頻率=80 MHz）

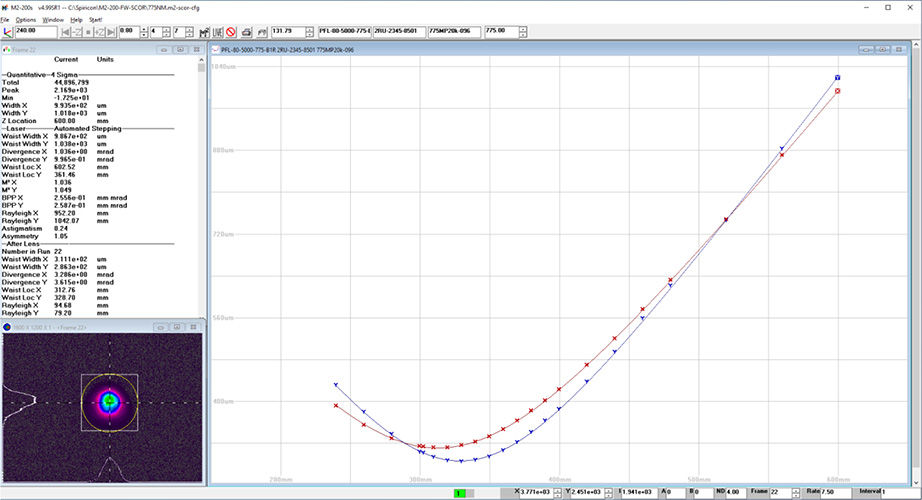

圖 4. 光束輪廓測量（P=5 W，重復頻率=80 MHz）
