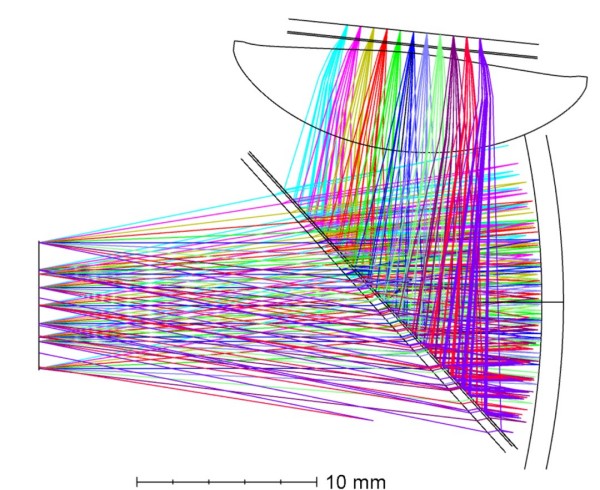

Birdbath是目前消費級AR眼鏡中的主流光學方案之一，主打觀影、游戲等場景，通常搭配Micro-OLED顯示屏。Micro-OLED顯示屏表面通常集成了微透鏡陣列（MLA，Micro Lens Array），其核心作用是校正像素的發光角度，與光學系統的CRA（Chief Ray Angle）匹配，從而顯著提升系統的光能利用率（亮度均勻性）并改善色彩一致性。

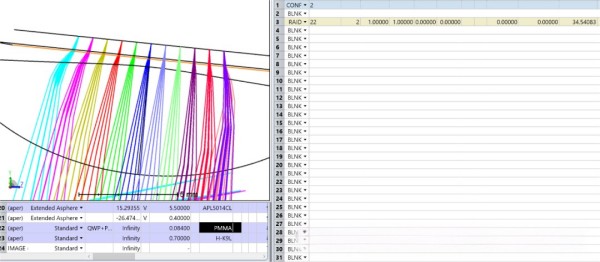

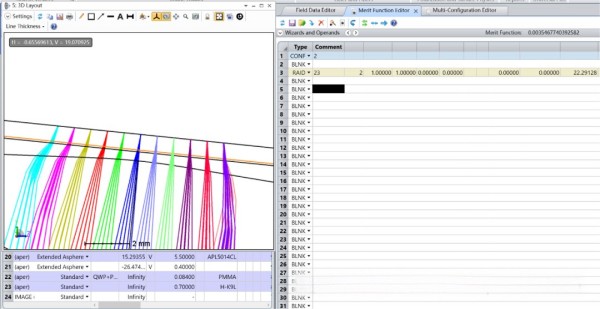

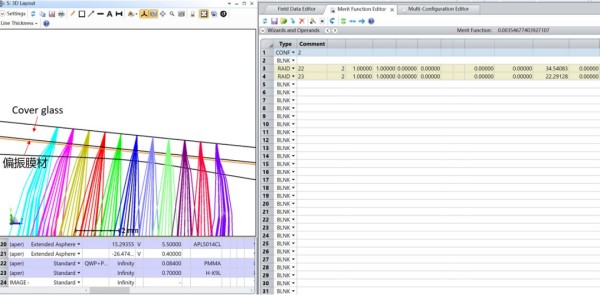

在ZEMAX軟件中可以用RAID操作數讀取某一個面的光線入射角（用°表示，總是正值）。Birdbath光學系統中，屏幕的CG(cover glass)前通常會添加偏光片或者偏光片+四分之一波片。如下圖，用RAID操作數讀出偏振膜前的CRA是34.5°，CG前的CRA是22.3°。

屏廠測試Micro-OLED的CRA時，通常是帶著CG（不帶偏振膜片）測試，與CG接觸的是空氣。為了對比方便，在這里只對比1.0視場的CRA，假設屏幕1.0視場的CRA是34.5°（帶著CG測試，與CG接觸的介質是空氣）。所以為了光學系統的CRA與屏廠提供的屏幕CRA可以在同等狀態下做對比，有以下兩種方案：

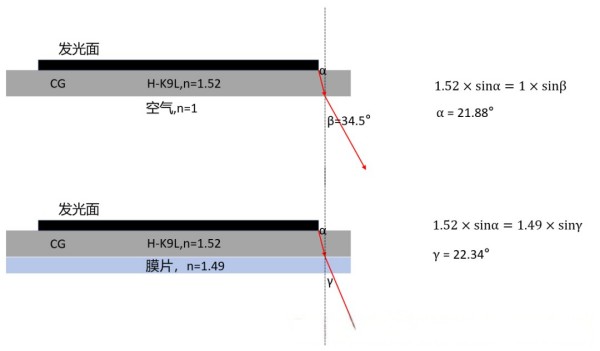

1.讀屏幕CG前的CRA（此時與CG接觸的介質是膜片），再將屏廠測的空氣中的CRA根據折射定律轉化為經過膜片后的，再進行對比。此時光學系統的CRA是22.3°，換算后的屏幕CRA是22.34°，比較匹配。

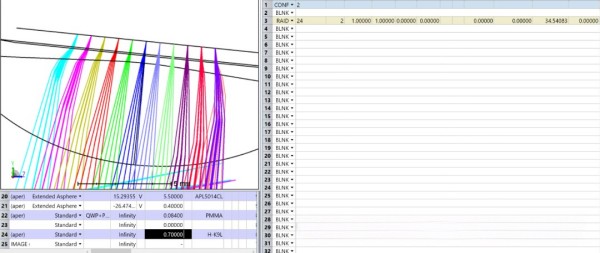

2.直接讀膜片前的CRA或者在CG前增加空氣表面，再讀取CG表面的CRA。兩種方法讀出來的CRA是34.5°，與屏幕CRA34.5°也比較匹配。
