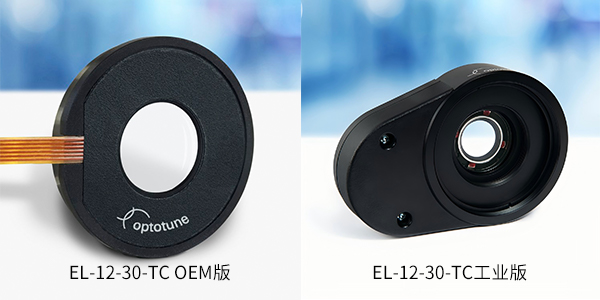

電動調焦鏡頭 EL-12-30-TC 是一款基于先進變形狀透鏡技術的緊湊型光學組件，專為集成于各類光學系統（OEM）而設計。該鏡頭通過電流控制實現毫秒級焦距調節，具備高可靠性、寬溫區適用性以及卓越的光學性能，適用于工業檢測、機器視覺、醫療成像、自動駕駛、安防監控及科研儀器等多個領域。

核心技術特點

1. 快速電控調焦機制

EL-12-30-TC 采用音圈執行器與彈性聚合物膜結構，通過電流控制透鏡曲率，實現從凹面到凸面的連續可調。其響應時間僅為 3 ms，穩定時間可縮短至 10 ms（配合信號調理），適用于高速動態成像場景。

2. 寬范圍光焦度調節

• 光焦度范圍：–6 至 +10 dpt（屈光度）

• 控制電流：–250 mA 至 +250 mA（標稱），最大可達 ±300 mA

• 靜態光焦度（0 mA）：–1 至 +2 dpt（典型值）

3. 優異的光學性能

• 通光孔徑：11.6 mm

• 透射波段：450–1050 nm（可見光至近紅外）

• 波前誤差：0.15–0.23 RMS @532 nm（取決于安裝方向）

• 透射率：>95%（標準寬帶鍍膜）

4. 強大的環境適應性

• 工作溫度：–20°C 至 65°C

• 存儲溫度：–40°C 至 85°C

• 抗震抗沖擊：通過 ISO 9022 多項環境測試

• 使用壽命：超過 100 億次循環（20 Hz 正弦驅動）

5. 低功耗與高集成度

• 功耗：55 mW（±60 mA）至 940 mW（最大）

• 集成溫度傳感器與EEPROM，支持I2C通信，便于系統校準與狀態監控

應用領域

工業檢測與機器視覺

EL-12-30-TC 可快速調整焦點，適用于高速生產線上的產品質檢、尺寸測量與表面缺陷檢測，提升檢測效率與精度。

醫療內窺與顯微成像

在醫療設備中，該鏡頭可用于內窺鏡、顯微鏡等設備的實時焦平面調節，支持高分辨率成像與視頻采集。

自動駕駛與激光雷達（LiDAR）

其快速響應特性使其適用于LiDAR系統中的動態聚焦，增強在不同距離下的探測能力與信號質量。

安防與監控鏡頭

支持紅外波段成像，適用于晝夜監控系統，可在不同光照條件下保持清晰成像。

科研與實驗光學系統

可用于自適應光學、光束整形、激光加工等需快速調焦的實驗場景。

機械與電氣集成優勢

1. 多種接口選項，兼容性強

相比許多單一接口的競品，EL-12-30-TC提供多種機械與電氣接口組合：

• 機械接口：除基本無螺紋版本外，還可選配M40.5×0.5螺紋和C接口適配器，支持旋轉鎖定，兼容tdorlabs、Edmund Optics、Qioptiq等主流光學安裝組件。

• 電氣接口：提供6-pin FPC柔性電纜和6針Hirose連接器兩種方案。Hirose連接器版本更適用于振動、高濕等惡劣環境，這是許多同類產品未能覆蓋的。

2. 集成智能控制與傳感功能

不同于傳統僅支持電流驅動的調焦鏡頭，EL-12-30-TC內置：

• 溫度傳感器（Maxim Integrated MAX31875）

• EEPROM存儲器（ON Semiconductor CAT24C64）

用戶可通過I2C接口實時讀取溫度數據和存儲校準參數，實現溫度補償和系統預標定，大幅提升系統級精度和穩定性。這一功能在多數組件中屬于高階選項，在EL-12-30-TC中則為標準配置。

3. 支持嵌入式控制器集成

產品系列中的“-C-E”型號可選配嵌入式控制器ECC-1C，提供：

• 模擬電壓輸入（0-10V）

• UART/TTL通信接口

• GPIO觸發功能

用戶無需外置控制器即可實現閉環控制，降低了系統復雜性與集成成本，這在實際部署中是一大競爭優勢。

可靠性認證：超越標準的驗證體系

EL-12-30-TC所通過的可靠性測試不僅符合國際標準，更在多項加速老化測試中展現出卓越的機械與環境耐久性，與行業普通產品形成鮮明對比。

1. 極端環境適應性

產品在以下測試中全部通過，表現出強于多數競品的環境特性：

2. 超長機械壽命

• 循環壽命：在20Hz正弦波驅動下可完成超過100億次全幅度機械運動，遠高于一般電動鏡頭所能承諾的壽命（通常為數千萬至一億次）。

• 持續測試進行中：該產品仍在持續進行循環測試，進一步驗證其超長使用壽命，為用戶提供長期可靠運行的信心。

3. 符合國際環保與安全標準

• 全面符合RoHS與REACH指令，滿足全球主要市場的準入要求。

• 無自發熒光、無雙折射、與偏振無關，適用于高精度光學和生物成像場景，優于部分存在材料局限性的競品。

為什么選擇EL-12-30-TC

在電動調焦鏡頭市場中，EL-12-30-TC憑借其靈活的集成選項、智能化的內置傳感功能、軍工級的可靠性驗證以及超長的機械壽命，顯著提升了系統設計的便利性和終端的運營穩定性。無論是用于工業檢測、自動駕駛LiDAR、醫療成像還是科研實驗，該產品都能提供更高水平的性能保障和更低的總體擁有成本（TCO），是其成為行業優選的重要原因。
