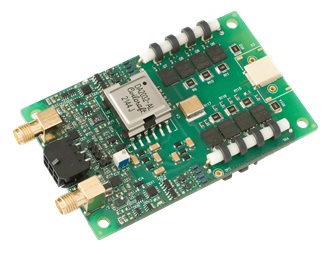

QBY-GaN系列是基于先進氮化鎵技術的普克爾盒驅動器，專為精密激光控制而設計。該系列提供高達4kV的雙極性超快電壓脈沖，擁有僅3-4納秒的極快上升/下降時間，脈沖寬度可在10-1000納秒范圍內靈活調節。涵蓋自然冷卻、散熱片與強制風冷三種型號（QBY-4001/4008-P/4010-A），最大重復頻率可達1kHz至100kHz，滿足從脈沖切片、脈沖挑選到控制激光再生放大器等多種嚴苛應用需求。其緊湊的設計、卓越的開關速度和強大的驅動能力，使其成為高端激光系統的理想選擇。
我們一站式供應各種類型的電光Q開關電源，電光Q驅動電源，普克爾盒電源，普克爾高壓電源，電光Q驅，電光開關電源，電光Q開關驅動器，普克爾盒驅動電源，普克爾盒驅動器，普克爾盒驅動板，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
QBY-4001、QBY-4008-P 和 QBY-4010-A 是 OEM Tech 公司基于氮化鎵 (GaN) 晶體管的普克爾盒驅動器，可在輸出端提供雙極性電壓脈沖（上升/下降時間 3-4 ns），用于控制電光晶體的雙折射，從而改變通過其中的光的偏振狀態。QBY-4001 設計得非常緊湊且開關速度快，可獲得短至 10 ns 的脈沖。QBY-4010-A 配備了冷卻風扇，QBY-4008-P 則采用散熱片外殼，這使得它們在最大電壓下的最大重復頻率相比 QBY-4001 提高了十倍，不過系統的尺寸也稍大一些。此外還有帶舒適用戶界面的 QBY-BT 系列 GaN 普克爾盒驅動器。
可以通過模擬輸入信號調節脈沖幅度，通過外部 TTL 信號 J1 和 J2 調節脈沖重復頻率和寬度。輸出電壓高達 4 kV，最大重復頻率很大程度上取決于所選的輸出電壓值以及負載電容（因此我們建議使用盡可能短的電纜，并選擇較低電容的普克爾盒）。
輸入 24 V DC
輸出電壓高達 4 kV (雙極性)
可調脈沖寬度，10-1000 ns (可根據要求提供其他范圍)
3-4 ns 上升/下降時間
緊湊尺寸
脈沖切片，脈沖挑選
激光再生放大器的控制
| 型號 | QBY-4001 | QBY-4008-P | QBY-4010-A |
| 冷卻方式 | 自然風冷 (散熱片) | 強制風冷 | 強制風冷 |
| 最大重復頻率 (在4kV時) | 1 kHz | 8 kHz | 10 kHz |
| 尺寸 (毫米) | 80 x 50 x 20 | 87 x 56 x 43 | 80 x 71 x 28 |
| 電壓 | 24V DC |
| 電流 | 最大 500 mA |
| 類型 | 雙極性 (Bipolar) |
| 脈沖幅度 | 可調，范圍約 0 – 4 kV |
| 脈沖寬度 | 可調，10 – 1000 ns (其他范圍可要求定制) |
| 上升/下降時間 1 | 3-4 ns |
| 延遲時間 | ≤10 ns |
| 抖動 (Jitter) | ≤0.2 ns |
| 負載類型 | 容性 |
| 負載電容 | 推薦 5 pF, 最大 10 pF |
| 工作溫度 | -30 … +60 °C |
| 保護 | 過熱保護 (~80°C) |
| 尺寸 | 80x50x20 mm (QBY-4001) 80x71x28 mm (QBY-4010-A) 87x56x43 mm (QBY-4008-P) |
| 重量 | <0.045 kg (QBY-4001) <0.45 kg (QBY-4008) |
