QBU-mini-SP系列是一款結構緊湊、性能卓越的普克爾盒驅動器模塊。它能產生高達4.0 kV的雙極性高壓脈沖，擁有極快的響應速度（<10 ns上升/下降時間）和低抖動（±0.2 ns），專為需要精密時序控制的應用而設計。該模塊通過外部TTL信號觸發，支持常開、常關及用戶自定義脈沖模式，脈沖寬度可在100-2000 ns內靈活調節。其高達10 kHz的重復頻率（滿負載下）和小于40 ns的延遲時間，使其成為激光Q開關、脈沖挑選和脈沖切片等應用的理想選擇，為激光系統提供可靠且高效的高速調制解決方案。
我們一站式供應各種類型的電光Q開關電源，電光Q驅動電源，普克爾盒電源，普克爾高壓電源，電光Q驅，電光開關電源，電光Q開關驅動器，普克爾盒驅動電源，普克爾盒驅動器，普克爾盒驅動板，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！

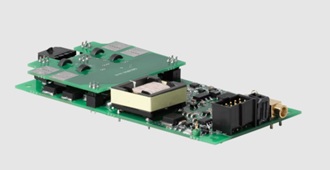

QBU-mini-SP 系列普克爾盒驅動器是一系列不同的驅動器電路板，其主要區別在于輸出電壓范圍（最高可達 4.0 kV 雙極性），具體模塊可產生雙極性高壓脈沖，具有高重復頻率、快速上升和下降時間 (< 10 ns)、可調電壓幅度和脈沖寬度（從 100 ns 到 2000 ns）。
該系列是 QBU-mini 的改進型號。主要區別如下：
| 特性 | QBU-mini-SP | QBU-mini |
| 脈沖寬度, ns | 100 – 2000 | 200 -∞ |
| 上升/下降時間, ns | < 10, 典型值 7 | < 15, 典型值 10 |
| 抖動, ns | ± 0.2 | ± 2 |
| 延遲時間, ns | < 40 | < 160 |
請注意，對于雙極性設備，輸出脈沖電壓 U 是通過向正輸出線施加 +U/2 并向負輸出線施加 –U/2 來形成的。
QBU-mini-SP 系列專為通過施加快速切換的高壓來控制普克爾盒而設計。該模塊需要 +24 V 直流電源供電和脈沖發生器來設置工作頻率和脈沖寬度。輸出電壓電平可以通過板載配置微調電位器手動或通過向相應引腳施加直流電壓進行遠程編程，在工作范圍內由用戶設定。
QBU-mini-SP 系列基于 MOSFET 技術，提供高重復頻率和對于脈沖上升沿和下降沿都極快的轉換時間 (< 10 ns)。
在保持足夠強制風冷冷卻、低負載電容和低工作電壓的情況下，模塊可以實現數十 kHz 的性能（連續模式）或接近兩倍的性能（突發模式）。在滿負載（4.0 kV, 7 pF）下，重復頻率高于 10 kHz。
結構緊湊 (尺寸可小至 102x50x20 mm)
輸出由外部任意 TTL 信號觸發
高達 4.0 kV 的輸出電壓
10 kHz 重復頻率 (4.0 kV, 7 pF 條件下)
< 10 ns 的上升時間和下降時間
Q開關
脈沖挑選, 脈沖切片
| 參數 | 規格值 |
| 電壓 | +24 V DC |
| 工作模式 | 由外部任意 TTL 信號觸發 |
| 電壓 - 高電平 | 可調節，最高達 4.0 kV |
| 電壓 - 低電平 | 固定 0 V |
| 脈沖寬度 | 100 – 2000 ns |
| 最大重復頻率 | > 10 kHz |
| 上升/下降時間 | < 10 ns (典型值 7 ns) |
| 抖動 | 典型值 ~ 0.2 ns |
| 延遲時間 | 典型值 < 40 ns |
| 保護 | 過熱保護 (約 95 °C ) |
| 工作溫度 | +10 … +40 °C |
| 存儲溫度 | -20 … +60 °C |
| 濕度 | 0 … 90%，無冷凝 |
| 尺寸 (長x寬x高) | 102 x 50 x 20 mm |
| 重量 | < 0.1 kg |
| QBU-mini-SP-4016 | 1.6-4.0 kV高壓調節范圍 |
| QBU-mini-SP-3514 | 1.4-3.5 kV高壓調節范圍 |
| QBU-mini-SP-3012 | 1.2-3.0 kV高壓調節范圍 |
| QBU-mini-SP-2008 | 0.8-2.0 kV高壓調節范圍 |
| QBU-mini-SP-1004 | 0.4-1.0 kV高壓調節范圍 |
