SAG自由空間電光調制器（普克爾盒）

緊湊型低壓自由空間電光普克爾盒調制器：相位或強度

我們的電光調制器基于特殊晶體研制，相較于傳統摻鎂鈮酸鋰晶體，壓電效應更弱、電荷遷移率更低，因此響應信號更純凈、振鈴效應更小，且能效更高、功耗更低，還可在更短波長與更高光功率條件下穩定工作。

本產品提供諧振型與直接驅動型兩種版本，均可對自由空間激光的相位、偏振態或振幅進行調制：

諧振型調制器可大幅降低驅動電壓，僅需實驗室函數發生器即可驅動。每臺器件均獨家配備1MHz、15MHz、30MHz 三個固定諧振頻率，可通過撥動開關手動切換，是測試類應用中高性價比、操作便捷的優選方案；同時支持定制最高 100MHz 的諧振頻率。

直接驅動型調制器支持從直流（DC）到高頻的寬頻段工作，但需搭配高壓驅動器使用，其性能由驅動器決定。我們可提供自研高壓驅動器，客戶也可選用其他廠商的兼容產品。

自由空間電光調制器（普克爾盒）
 相位或強度調制型，通光孔徑 3mm，波長 300-2000nm，直流DC-MHz

SAG-FEOM 系列自由空間電光調制器采用經過特殊設計的補償式電光晶體對，與傳統鈮酸鋰（LiNbO?）晶體相比，具備更優異的高功率承載能力和短波長穩定性，可在寬波長范圍內對自由空間激光束進行相位或強度調制。該系列調制器提供單晶體對和雙晶體對兩種晶體長度規格，以降低驅動電壓，并實現更深程度或更快速度的調制；與匹配的驅動器配套使用時，系統工作頻段可覆蓋直流至兆赫茲?？蛇x配件包括：用于高消光比強度調制的偏振立方棱鏡、防止背向反射的隔離器，以及用于反饋控制的輸出探測器；需注意，強度調制工作模式要求輸入光束為線偏振光。

主要特點

• 高性能

• 緊湊封裝

• 易于集成

• 支持定制

• 高性價比

應用領域

• 激光調制

• 全息成像

• 金屬切割/雕刻

• 微加工

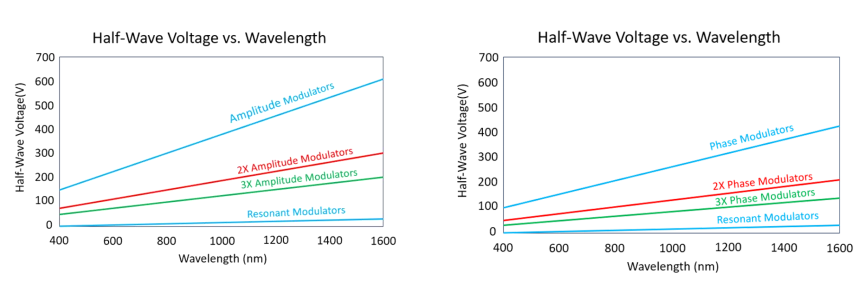

注[1]：與偏振器及光束質量相關；[2]：提供高功率版本。

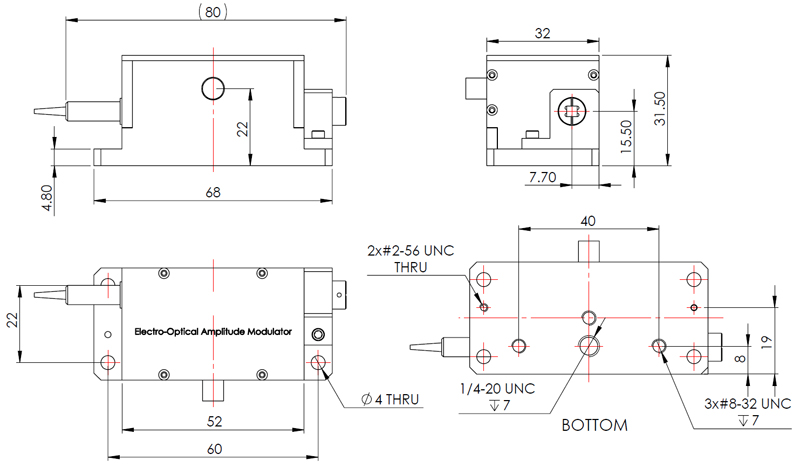

訂購信息：SAG-FEOM-X-WWW-P-LL-I-O-D-G

• SAG-FEOM 是指 SAG系列自由空間電光調制器 EOM。

• X 是指調制類型：A（強度調制），P（相位調制）。

• WWW 是指激光波長，如：W05 (400~600nm），W07 (600~900 nm），W09 (900~1250 nm），W14 (1250~1650 nm），W03 (320~500 nm），W20 (1920~2400 nm）。

• P 是指光功率等級：1（常規），2（高功率）。

• LL 是指晶體長度：1X（1倍），2X（2倍），3X（3倍）。

• I 是指輸入偏振器：N（無），P （Polacore偏振片），B （PBS偏振分束器），G （Glan-Thompson 格蘭偏振器）。

• O 是指輸出偏振器：N （無），P （Polacore偏振片），B （PBS偏振分束器），G （Glan-Thompson 格蘭偏振器）。

• D 是指驅動器：N（無），Y（有）。

• G 是指隔離器：N（無），1（單級），2（雙級）。

例如： SAG-FEOM-A-W07-1-2X-P-P-Y-1.

• *偏振器參數：

• Polacore偏振片——連續波CW W/cm2

• PBS（偏振分束器）——連續波CW W/cm2；

• Glan-Thompson 格蘭偏振器——連續波CW kW/cm2

諧振型自由空間電光調制器（普克爾盒）
 （通光孔徑 2mm，波長 400nm 至 2000nm，固定頻率 1 至 100MHz）

SAG-REOM 自由空間電光調制器是一款基于晶體的諧振型調制器，設計為在固定諧振頻率下工作，可通過低壓驅動實現激光的相位、偏振或幅度調制。諧振頻率可選范圍為 1 至 20MHz。我們提供標準版本與高功率版本（采用 RTP 晶體），以適配不同的應用需求。

標準型號采用單晶體對；而波長超過 1000nm 的型號需采用雙晶體對，以達到完整的調制深度。該設計可最大限度減少壓電效應與電荷累積，降低諧振驅動器件的正弦響應失真。

若用于幅度調制，需輸入偏振光，因?yàn)檎{(diào)制過程依賴偏振態的控制。配合輸入與輸出偏振器，該器件可實現顯著提升的消光比（ER）。

主要特點

• 低損耗

• 易于使用

• 高性價比

應用領域

• 激光調制

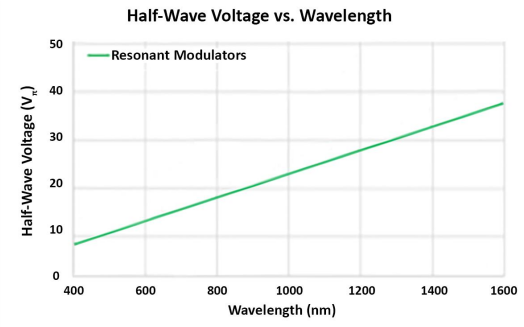

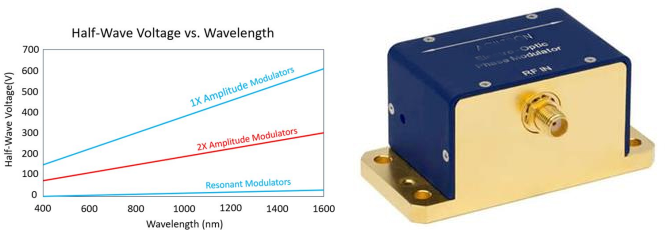

注 * 半波電壓指實現最大調制深度或 π 相位偏移所需的電壓，隨波長增加而升高。

訂購信息：SAG-REOM-X-WWW-P-RR-I-O-F

• SAG-REOM 是指 SAG系列諧振型自由空間電光調制器 EOM。

• X 是指調制類型：A（強度調制）；P（相位調制）

• WWW 是指激光波長，如：W03 (200~400nm)，W05 (400~600nm)，W07 (600~900 nm)，W10 (900~1250 nm)，W14 (1250~1650 nm)

• P 是指光功率：1（常規）；2W，5W，10W，20W，50W，100W，300W

• RR 是指諧振頻率：5MHz，10MHz，20MHz，30MHz，50MHz

• I 是指輸入偏振器：N（無），B （PBS偏振分束器），G （Glan-Thompson 格蘭偏振器）

• O 是指輸出偏振器：N （無），B （PBS偏振分束器），G （Glan-Thompson 格蘭偏振器）

• F 是指單諧振頻率版本

例如： SAG-REOM-P-W10-2W-30-B-B

• *偏振器參數：

• PBS（偏振分束器）——連續波CW 15W/cm2；

• Glan-Thompson 格蘭偏振器——連續波CW 2kW/cm2

操作說明

• 輸入光路對準：將激光束射入器件，確保光束沿光軸正確對準，避免照射到晶體壁。

• 輸入偏振器設置：在輸入端放置一個垂直偏振器，調整輸入激光的偏振方向，以獲得最大輸出光強。

• 輸出偏振器設置：在器件輸出端放置一個水平偏振器，仔細調整輸出偏振器的方向，使透射輸出光強達到最?。ㄏ鉅顟B(tài)）。

• 施加控制電壓：逐漸向器件施加電壓，觀察輸出光強的變化。在工作電壓（Vp）下，輸出光強將達到最大值。

GHz諧振型光學相位調制器（1-3.05 GHz，可選溫度控制功能）

SAG-GHZM 系列 GHz諧振型光學相位調制器采用先進電光技術，可實現高速光學相位調制。器件封裝內部集成諧振電路，支持低驅動電壓工作。封裝方案涵蓋自由空間型與光纖耦合型兩種配置，還可額外選擇半導體制冷器（TEC）溫度穩定功能，以及集成放大器驅動器以提升調制深度。使用要求：需輸入線偏振光。

主要特點

• 高速度

• 超高可靠性

• 低插入損耗

• 結構緊湊

應用領域

• 原子鐘

• 光阻斷

• 可配置運行

• 儀器設備

注：* 需半導體制冷器（TEC）主動冷卻

訂購信息：SAG-GHZM-X-WWW-RRR-I-O-T-F

• SAG-GHZM 是指 SAG系列GHz諧振型光學相位調制器；

• X 是指類型：R（標準型），S（特殊型）

• WWW 是指激光波長，如：350nm，450nm，532nm，550nm，650nm，780nm

• RRR 是諧振頻率：112（1.12 GHz），305（3.05 GHz），175（1.75 GHz）

• I 是指輸入光纖：N（無），P（PM480），S（特殊型號）

• O 是指輸出光纖：N（無），P（PM480），S（特殊型號）

• T 是指半導體制冷器（TEC）：N（無），Y（有）

• R 是指射頻放大器：N（無），Y（有），S（特殊型號）

例如：SAG-GHZM-R-350-112-P-P-N-Y

高壓電光調制器（普克爾盒）驅動器 （最高輸出 400V）

SAG-HVED 系列模擬高壓驅動器可提供最高 ±200V（帶寬 1MHz）或 400V（帶寬 0.5MHz）的輸出，非常適合驅動非諧振型電光調制器，以調制波長最高達 1060nm 的光信號。其極性交替功能可最大限度地減少光折變效應導致的電荷累積，在較短波長與較高功率的場景下效果尤為顯著。

該系列驅動器配備最高達 50V 的可調直流偏置，用于精確調整性能。例如：當掃描范圍為 - 200V 至 + 200V、直流偏置為 10V 時，輸出范圍會偏移至 - 190V + 200V（正向側被截?cái)啵?；而?dāng)掃描范圍為- 100V 至 + 100V 時，輸出范圍會調整為 - 90V 至 + 110V。這種偏置靈活性能夠?qū)崿F(xiàn)精準控制，優化電光器件的功能。

若用于幅度調制，偏振光是必不可少的 —— 因?yàn)檎{(diào)制過程依賴通過偏振態來控制光強。通過配備輸入和輸出偏振器，器件的消光比（ER）可得到顯著提升。

主要特點

• 400V 高壓輸出

• 10 ns上升/下降時間

• 模擬響應

應用領域

• 電光器件控制

注： *基于 10%—90% 電平測量，同時受幅度和電容負載影響；輸出 400V 時，重復頻率為 0.5MHz.

訂購信息：SAG-HVED-VVV-P-RRR

• SAG-HVED 是指 SAG系列高壓電光調制器（普克爾盒）驅動器；

• VVV 是指最高電壓：220（±220V），400（400V），S（特殊型）

• RRR 是重復頻率：3（0.3 MHz），5（0.5 MHz），7（0.7 MHz）

例如：SAG-HVED-220-B-3

*僅 220V 版本支持 1MHz 重復頻率
