Optotune FMR-20 是一款高性能精細轉向鏡，專為需要精細傾斜和高角度分辨率的光束控制應用而設計。它具有 20 x 20 mm2 的大通光孔徑，可實現 ±2.3 mrad 的偏轉范圍（單軸機械偏轉角 ±0.3°），掃描帶寬高達 250 Hz。其創新的無軸承設計消除了摩擦、磨損和顆粒產生，適用于高功率激光應用（需特定鍍膜，如金膜、近紅外介質膜或 1064nm 高功率膜）。該反射鏡需要配合 Optotune ICC-4C-2000 四通道電流控制器工作，實現開環位置控制，并提供 Python 和 C# SDK 及 GUI 軟件支持。提供帶外殼（便于安裝到標準光學支架）和裸鏡兩種版本，尺寸緊湊（50.8 x 50.8 x 12 mm），通過標準 FFC 電纜連接。使用時需謹慎，偏轉超過 ±0.3° 可能損壞設備。
我們一站式供應各種類型的可調光束控制鏡，光束轉向反射鏡，音圈掃描鏡，雙軸音圈鏡，雙軸矢量掃描鏡，2D反射鏡，可調棱鏡，音圈鏡，可調光束控制器，電控光束轉折器，光束控制鏡，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！

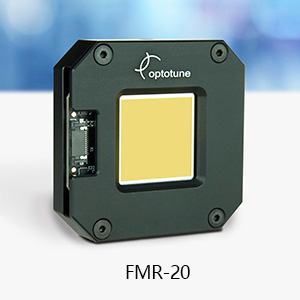

精細轉向鏡FMR-20專為精細傾斜、高角度分辨率應用而設計。具有 20 x 20 毫米的大通光孔徑，能以高達 250 Hz 的帶寬掃描各種光束模式，傾斜范圍為 ±2.3 mrad。FMR-20 與ICC-4C-2000 工業電流控制器配合使用，是一種即插即用的精細轉向解決方案。
主要特點
一個大光學表面可實現 2 DOF 運動
低功率至高功率激光束的二維擺動
Mrad 角度范圍，分辨率為 μrad
無軸承設計，使用壽命長
占地面積小，可定制
下表是FMR-20的主要規格：
| 型號 | 鏡片尺寸 | 機械角度 | 重量 | 尺寸 |
| FMR-20 | 20*20mm | ±5.2mrad | 53 g | 50.8 x 50.8 x 12 mm |

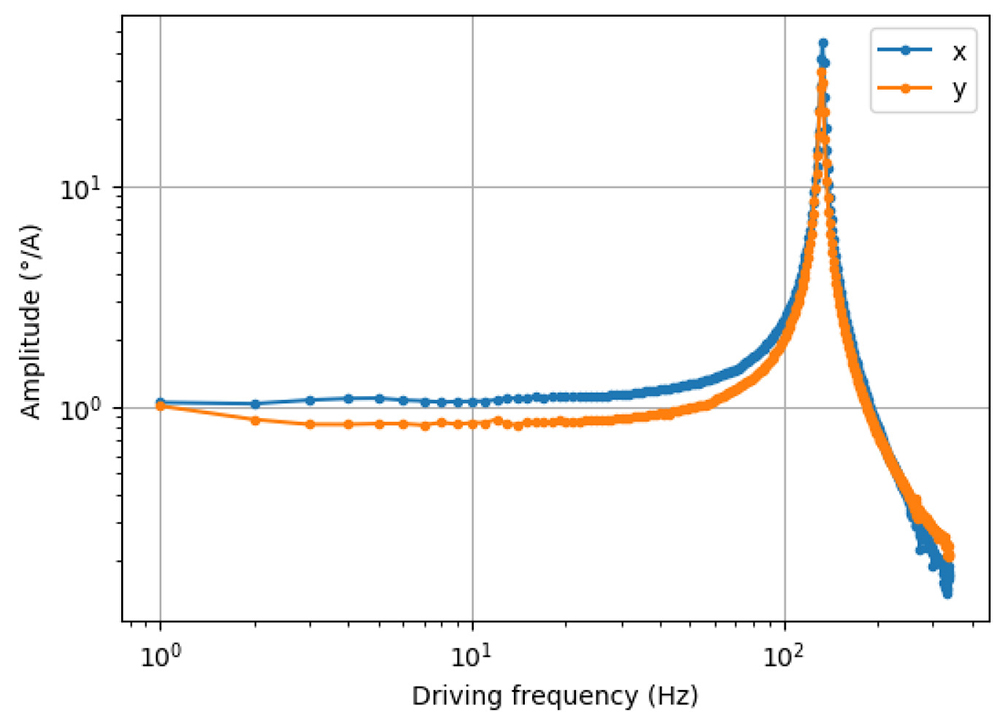

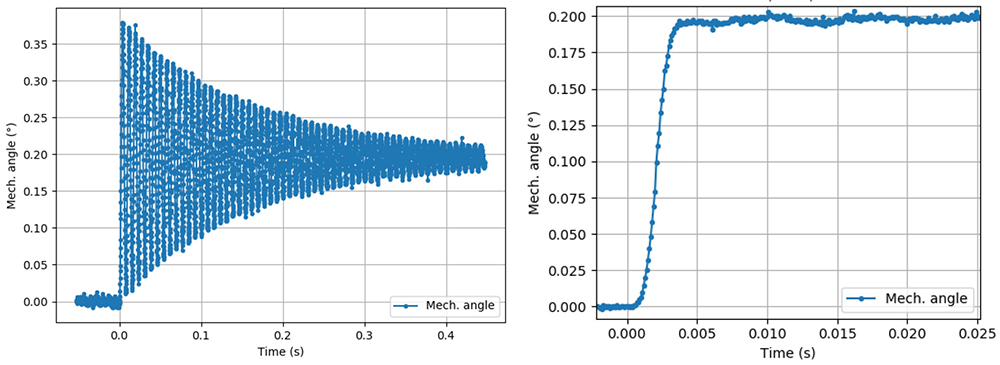

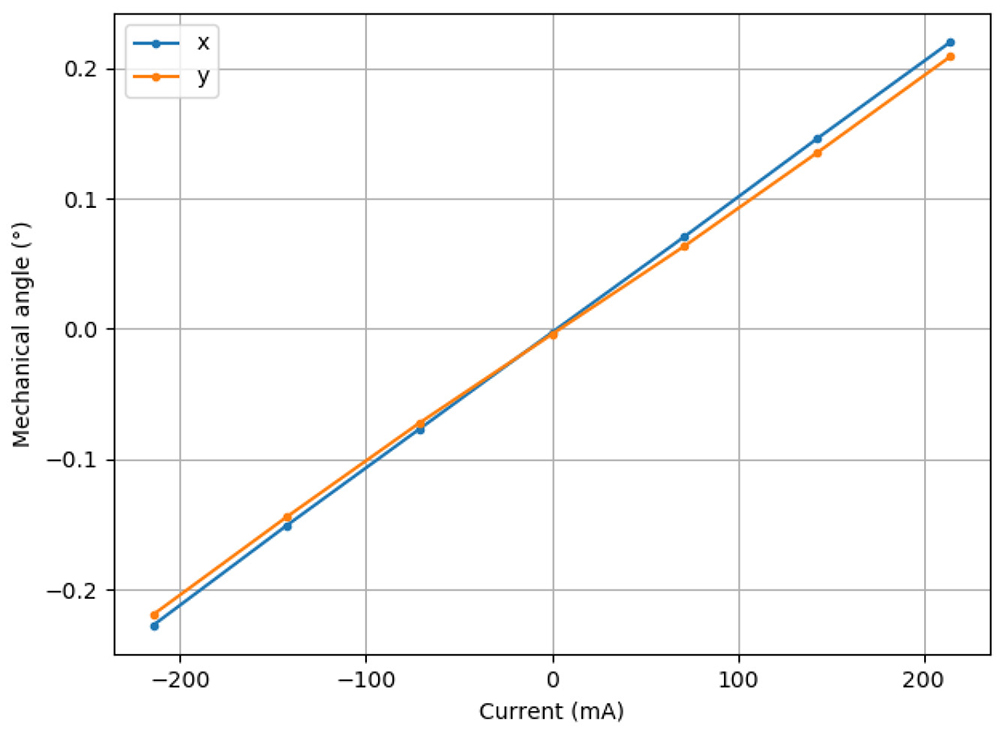

技術指標 （反射率、靜態響應、頻率響應和單步響應）
| 運動模式 | 2D可編程 |
| 位置控制 | 開環 |
| 外部控制傳感器 | 可添加 |
| 溫度漂移 | 1000 ppm/K |
| 角度分辨率 (with ICC-4C-2000) | 4 μrad |
| 靜態電機常數 | 17.5mrad/A |
| 動態電機常數 | 1.0°/A |
| 帶寬 (正弦, ± 2.3 mrad) | 130 ± 5 Hz |
光學規格：
表面鍍膜 保護金, 介質膜,或定制 custom
反射角度 0-45° AOI

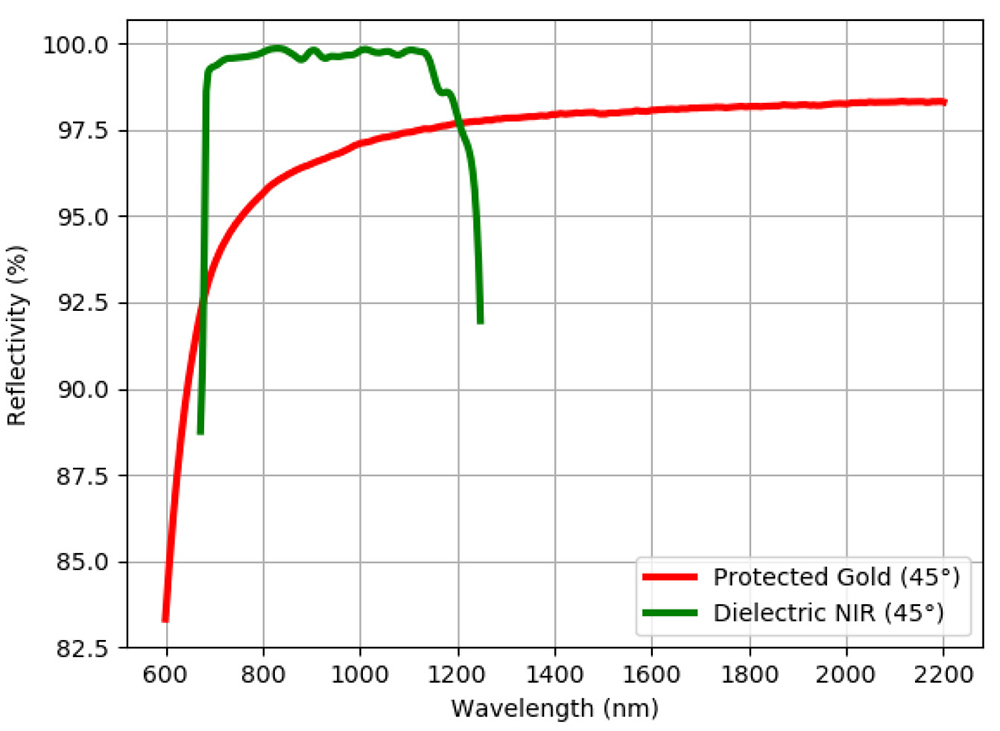

Protected gold >95%, at 800-2000 nm
Dielectric NIR >98%, at 750-1100 nm
表面質量 5/ 5x0.4; L1x0.06; C3x0.25 ISO norm 10110, equivalent to scratch-dig 60/40
鏡面平整度 2 λ (1100 nm)
控制器:

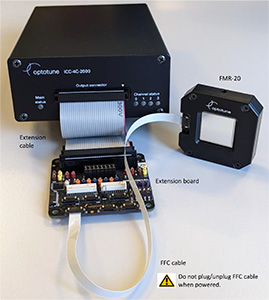

FMR-20 由 ICC-4C-2000 工業 4 通道控制器和 ICC-4C-2000 擴展套件（適配器板）控制。一個 ICC-4C-2000 有四個輸出通道，支持兩個 FMR-20轉向鏡。
主要特點：
USB、以太網（帶 PoE+）、I2C、UART 和 0-10 V 模擬（16 位）通信接口
信號發生器（正弦波、矩形波、三角波、鋸齒波、脈沖波、階梯波）
觸發輸入和觸發輸出選項
簡單模式命令串行協議
工業級全天候運行
適用于 Windows 10 的Cockpit 軟件（通過 USB 或以太網）
Python 和 C# 的軟件 SDK
控制器通過了 RoHS、REACH 和 CE 認證。
ICC-4C-500控制器
該控制器與液體鏡頭EL-16-40、EL-10-30和EL-12-30系列兼容。
對于需要堅固耐用的工業控制器來滿足全天候運行要求的機器視覺客戶來說，它是理想的選擇
4 個獨立通道（每個通道 +/-500 mA）
I2C 傳感器讀數，例如用于溫度補償（"焦點功率模式"）

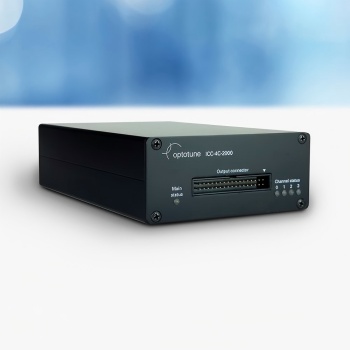

ICC-4C-2000控制器
該控制器與 XPR、FMR-20、BSW-20以及多個需要大電流的原型兼容。
4 個獨立通道（每個通道 +/-2A）
