EL-12-30-TC電動調焦鏡頭采用先進的電潤濕技術，通過電流精準調制透鏡曲率，實現-6至+10屈光度的寬范圍光學調焦，毫秒級響應速度重新定義了快速對焦性能。產品具備工業級堅固性與可靠性，工作溫度范圍-20°C至65°C，支持超百億次機械壽命，集成溫度傳感器和EEPROM，實現智能溫漂補償與控制。該鏡頭無熒光、無偏振敏感性，波前質量?jī)?yōu)異，廣泛適用于工業機器視覺、激光材料處理、生物醫學成像及自動駕駛LiDAR等高端領域，是新一代智能光學系統的核心聚焦解決方案。
我們一站式供應各種類型的液態鏡頭，液體透鏡，液體鏡頭，可調焦液態鏡頭，電動可調焦透鏡，電動調焦透鏡，可變焦透鏡，液態變焦鏡頭，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！

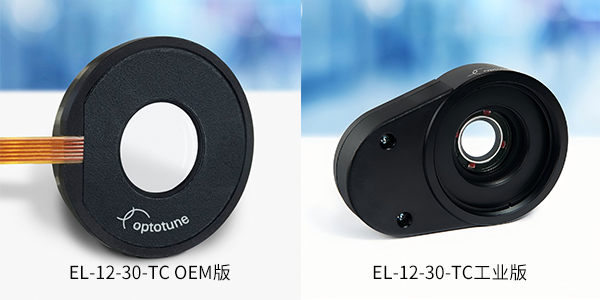

EL-12-30-TC 是一款緊湊型電動調焦鏡頭，專為OEM集成設計，采用成熟的變形狀透鏡技術，通過電流控制鏡頭曲率，實現毫秒級焦距調整。其“推拉式”結構允許鏡頭從凹面偏轉為凸面，適用于惡劣環境與寬溫范圍。
主要優勢
纖薄外殼，光軸僅增加 5.8 mm
3ms 和 10ms 的快速上升和穩定時間
低溫靈敏度<0.01dpt/°C
5 屈光度范圍內功耗低至 55mW
應用
EL-12-30-TC 是以下應用的理想選擇：
機器視覺
顯微鏡
虹膜識別
口內掃描儀
光學相干斷層掃描（OCT）
光學規格
| 項目 | 值 |
| 通光孔徑 | 11.6 mm |
| 光焦度范圍 | -6 至 +10 dpt（25°C, ±250 mA） |
| 光焦度 @0 mA | -1 至 +2 dpt（典型值） |
| 透射波段 | 450–1050 nm（可見光） |
| 波前誤差 @0 dpt | 0.15 / 0.23 RMS @532 nm（垂直/水平光軸） |
| 鏡頭類型 | 平凹至平凸 |
| 折射率 / 阿貝數 | nd=1.45,?Vd=55 |
| 響應時間 | 3 ms（0 → ±250 mA 階躍） |
| 穩定時間 | 10 ms（帶信號調理），20 ms（矩形階躍） |
| 使用壽命 | > 100 億次（200mA 正弦波，20Hz） |
| 工作溫度 | -20°C 至 65°C |
| 存儲溫度 | -40°C 至 85°C |
| 重量 | 10.5 g |
電氣規格
| 項目 | 值 |
| 控制電流范圍 | -250 至 250 mA（標稱），-300 至 300 mA（最大） |
| 線圈電阻 @25°C | 15 Ω |
| 功耗 @±60mA | 55 mW（5 dpt 范圍） |
| 最大功耗 @250mA | 940 mW |
| 存儲器 | CAT24C64C4CTR（ON Semiconductor） |
| 溫度傳感器 | MAX31875R2TZ5+T（Maxim Integrated） |
| 最大電壓（線圈） | 6 V |
| 最大電壓（存儲/傳感器） | 4 V |
產品型號與配置
| 型號 | 調諧范圍 | 頂部螺紋 | 底部螺紋 | 控制器 |
| EL-12-30-TC-VIS-16D | -6 至 +10 dpt | 無 | 無 | 無 |
| EL-12-30-TC-VIS-16D-C | -6 至 +10 dpt | CTI（公） | CTI（母） | 無 |
| EL-12-30-TC-VIS-16D-C-E | -6 至 +10 dpt | CTI（公） | CTI（母） | ECC-1C（Hirose適配器） |
工作原理

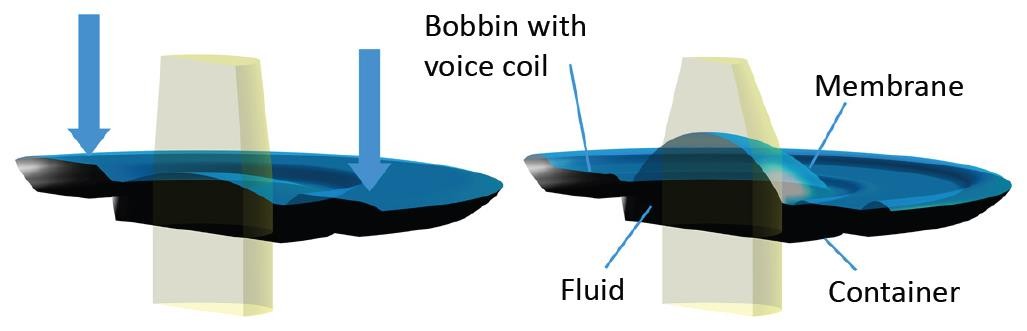

基于Optotune的變形狀聚合物透鏡技術，通過電磁執行器對密封的光學液體容器施加壓力，改變透鏡曲率，從而調節光焦度。
光焦度與電流關系

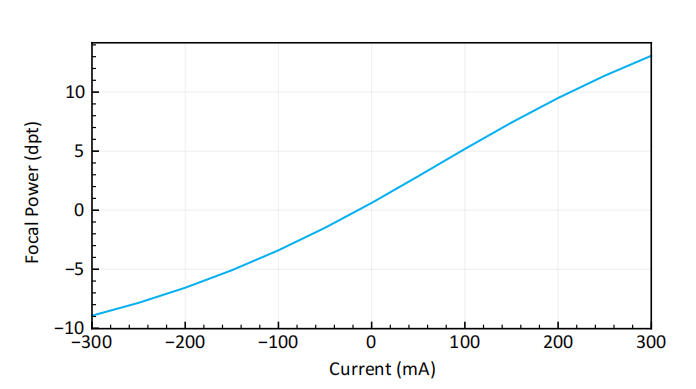

EL-12-30-TC 的光焦度隨正向電流增加而增大，隨負向電流增加而減小。當驅動鏡頭達到絕對最大控制電流時，調諧范圍會進一步增加，但必須考慮顯著的發熱問題。
透射率

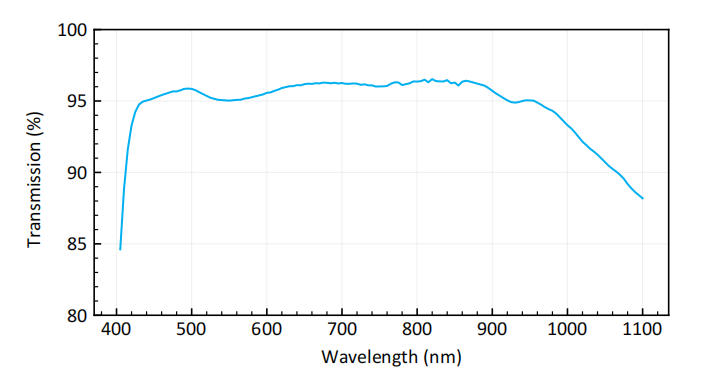

光學液體和膜片材料在 400 至 2500 nm 范圍內都具有高透射性。由于膜片具有彈性，無法使用標準工藝鍍膜，因此預計會有 3—4% 的反射。保護窗片可以根據需要進行鍍膜。下圖顯示了標準寬帶鍍膜的透射光譜。
波前質量

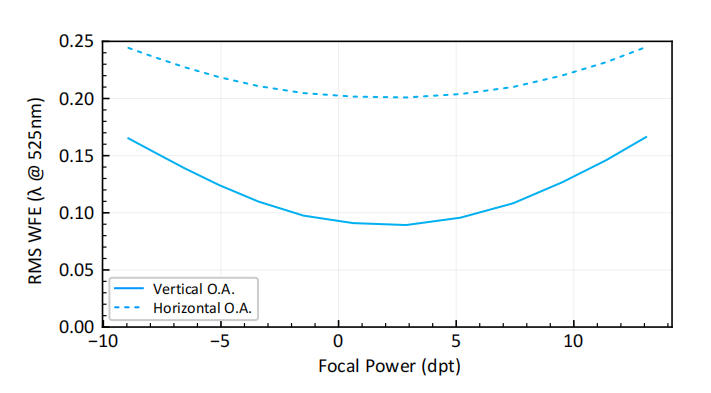

下圖顯示了典型的波前誤差隨光焦度變化的函數關系。波前質量因鏡頭而異，可根據要求指定不同的規格。通常在 0 到 5 屈光度之間可獲得最佳的波前性能。當鏡頭垂直放置（光軸水平）使用時，會引入 Y 向彗差項，導致波前誤差量級約為 0.2-0.25 λ RMS。重力引起的 Y 向彗差項取決于鏡頭的通光孔徑、液體密度、膜片的機械性能，可根據要求進行優化。
詳情資料：快速電控變焦鏡EL-12-30-TC
