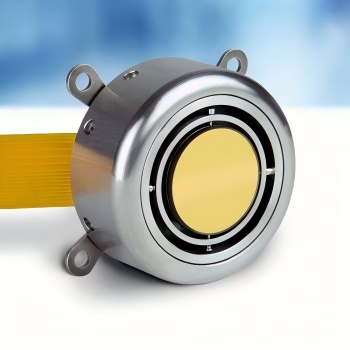

MR-15-30雙軸快速轉向鏡是一款緊湊型高精度光學執行器，鏡片直徑15mm，外殼僅30mm，支持±25°機械偏轉角（對應100°光學視場）。采用音圈電機驅動，內置位置反饋系統，兼容標準PID閉環控制，重復精度達40μrad。提供保護金、保護銀及可見光介質膜三種鍍膜選項，反射率超95%。適用于激光雷達、動態車燈、眼動追蹤及3D打印等領域。關鍵性能包括：諧振頻率14Hz（X/Y軸帶寬11-18Hz），階躍響應最快2.3ms（0.1°），支持-20℃至85℃工作溫度。需配合金屬散熱器使用，最大驅動功率1.5W。符合RoHS/REACH/CE認證，提供OEM集成方案。
我們一站式供應各種類型的可調光束控制鏡，光束轉向反射鏡，音圈掃描鏡，雙軸音圈鏡，雙軸矢量掃描鏡，2D反射鏡，可調棱鏡，音圈鏡，可調光束控制器，電控光束轉折器，光束控制鏡，二維光束控制掃描系統，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
如果需要小體積與大角度視野的雙軸掃描鏡，MR-15-30會是絕佳的選擇。MR-15-30最小直徑可達15 mm、機械傾斜角度±25°，同時對應光學偏轉±50°。此鏡片內建有一個位置反饋系統，使用標準PID控制器在100mrad范圍內可精確控制偏轉角度在±5 μrad內。除了常見的準靜態版本，我們還開發兩種共振的版本，即單軸共振鏡頭、線性軸加垂直共振軸結合的版本。與掃描振鏡相比，MR-15-30的旋轉原點非?？拷R面中心，另可選用不同范圍波長的反射膜，如紫外線、可見光與近紅外光。
主要優勢
大二維掃描角度
結構小巧
精度高
主要應用
汽車（激光雷達、動態大燈、ADAS）
視覺（FOV擴展、AOI選擇）
醫療激光治療
光自由空間通信
激光加工
生物識別（眼動追蹤）
眼科（眼底照相機、OCT）
3D打印
下表總結了標準MR-15-30系列的主要規格：
| 產品 | 鏡子尺寸 | 包裝尺寸 | 鏡面鍍膜 | 最大機械傾斜度（° half angle） | 典型波長范圍 |
| MR-15-30-G-25x25D | 15 | 三十 | 受保護的黃金 | 二十五 | 800 - 2000 |
| MR-15-30-PS-25x25D | 15 | 三十 | 保護銀 | 二十五 | 400 - 2000 |
| MR-15-30-DVIS-25x25D | 15 | 三十 | 介電可見光 | 二十五 | 400 - 700 |

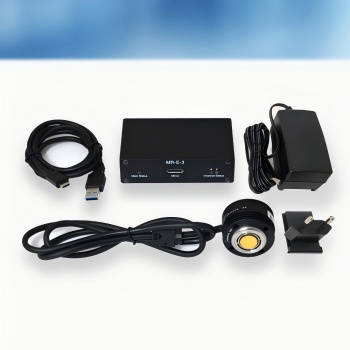

MR-E-3 控制器是驅動 MR 系列 2D 快速轉向鏡的理想解決方案。作為開發套件，它包含一個基礎單元（帶外殼）和一個集成式鏡頭單元（帶后視鏡和代理板）。建議使用該開發套件進行測試和概念驗證。不帶外殼的電路板提供 OEM 版本，可與系統電子設備集成。
該控制器僅與Switzerland AG 生產的后視鏡兼容，并支持多種操作模式。MR-E-3 可通過 Cockpit 圖形用戶界面從主機 PC 進行控制。此外，該控制器還提供以下通信接口：
USB、UART
SPI、I2C
模擬輸入（0-10V）
提供適用于 Python 和 C# 的軟件 SDK。
該控制器通過了 RoHS、REACH 和 CE 認證。
MR-E-3開發套與MR-E-3OEM方案對比：
| 開發套件 | OEM解決方案 | |
| 兼容控制器 | MR-E-3 基礎單元 | MR-E-3 OEM版 |
| 快速轉向鏡版本 | MR-E-3 鏡頭單元（金、銀、電介質、定制） | MR-15-30、MR-C-15-30（定制） |
| 用例 | 評估、研發、即插即用 | 原型設計，集成到 OEM 設備 |
| 優勢 | 電子設備在外殼內得到充分保護 | 緊湊 |
| 熱管理 | 確保鏡子和代理板的散熱 | 不適用 |
* 兩種開發套件版本（Cockpit、C# 和 Python SDK）均提供軟件
| 標準控制器 | 包含的組件 |
| MR-E-3 基礎單元 | - 保護外殼內的基本單元板 - 國際電源 - USB 電纜 - DIN 導軌安裝支架板電纜） |
| MR-E-3 OEM版 | - 基座板、代理板、基座至代理板電纜 - 國際電源 - USB 電纜板電纜） |
* 不包括快速轉向鏡
| MR-E-3 鏡頭單元 | 包含的組件 |
| MR-E-3 鏡頭單元 金色 | - 鏡頭（包含 MR-15-30-G-25x25D 快速轉向鏡、代理板和基座至代理板電纜） - 外殼和蓋子板電纜） |
| MR-E-3 鏡頭單元 銀色 | - 鏡頭（包含 MR-15-30-PS-25x25D 快速轉向鏡、代理板和基座至代理板電纜） - 外殼和蓋子 |
| MR-E-3 鏡頭單元電介質 | - 鏡頭（包含 MR-15-30-DVIS-25x25D 快速轉向鏡、代理板和基座至代理板電纜） - 外殼和蓋子 |
| MR-E-3 鏡頭單元定制 | - 鏡頭（包含 MR-C-15-30 定制鏡子、代理板和基座至代理板電纜） - 外殼和蓋子 |
* 操作 MR-E-3 鏡頭單元需要 MR-E-3 基座單元
