Optotune 3mm光圈可調焦鏡頭可以輕松集成到各種機器視覺應用中，包括檢測、分類和二維碼讀取。通電后，Optotune 3mm光圈可調焦鏡頭能快速從凹面變?yōu)橥姑?，而且屈光度調節范圍在-13至+13（-77至+77mm）之間。這些鏡頭外形小巧（直徑10mm、厚度4mm）、功耗低而且校正時間短，是OEM集成的理想之選。
我們一站式供應各種類型的液態鏡頭，液體透鏡，,可調焦液態鏡頭，電動可調焦透鏡，電動調焦透鏡，液態電變焦鏡頭，電動變焦聚焦鏡，液體變焦鏡頭，變焦液體鏡頭，動態調焦鏡頭，電動變倍鏡頭，可調焦液體鏡頭，可調焦聚焦鏡，3D激光加工變焦鏡頭，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
緊湊型 EL-3-10 鏡頭專為 OEM 集成而設計，可集成到各種應用的光學系統中。其工作原理基于成熟的變形透鏡技術。通過施加電流來調整透鏡的曲率。從而，焦距可在幾毫秒內調整到所需值。該鏡頭采用"推挽式"結構，這意味著透鏡曲率會從凹面偏向凸面。EL-3-10 焦距可調鏡頭采用基于成熟音圈技術的執行器，極其可靠耐用，即使在惡劣環境下也能完美適應各種溫度范圍。
主要優勢：
響應時間快<1ms
26 屈光度的大焦距范圍
更低的功率，通常<15mW
應用：
EL-3-10 是以下應用的理想選擇
成像高達 1/1.8 英寸的傳感器
生物識別系統
光學相干斷層掃描（OCT）
激光照明
鏡頭規格
| 參數 | 規格 |
| 通光孔徑 | 3 mm |
| 光焦度范圍 | -13 至 +13 dpt (@20°C)※ 可定制高達 ±35 dpt |
| 透射波段 | - VIS版：420–900 nm- NIR版：850–1600 nm |
| 折射率/阿貝數 | n0=1.300/v=100 |
| 響應時間 | <1 ms (80%階躍) |
| 穩定時間 | 2 ms (低通濾波后) / 4 ms (正常階躍信號) |
| 使用壽命 | >10億次循環 (10-90%正弦) |
| 光學損傷閾值 | >1 kW/cm2 |
| 工作溫度 | -20°C 至 65°C |
| 重量 | 1.25 g |
電氣規格
| 參數 | 規格 |
| 標稱控制電流 | -120 mA 至 +120 mA |
| 工作電壓 | -1 V 至 +1 V |
| 線圈電阻 (@30°C) | 7.1 Ω |
| 功耗 (全調諧范圍) | 0–100 mW |
| 功耗 (±5 dpt調諧范圍) | 0–15 mW |
型號與配置
| 型號 | 調焦范圍 | 柔性電纜 | 保護窗片 | 鍍膜波段 |
| EL-3-10-VIS-26D-FPC | ±13 dpt | ? | ? | 420–900 nm |
| EL-3-10-NIR-26D-FPC | ±13 dpt | ? | ? | 850–1600 nm |
| EL-3-10-VIS-26D-OEM | ±13 dpt | ? | ? | 420–900 nm |
| EL-3-10-NIR-26D-OEM | ±13 dpt | ? | ? | 850–1600 nm |
| EL-3-10-VIS-26D-OEM-CG | ±13 dpt | ? | ? | 420–900 nm |
驅動程序

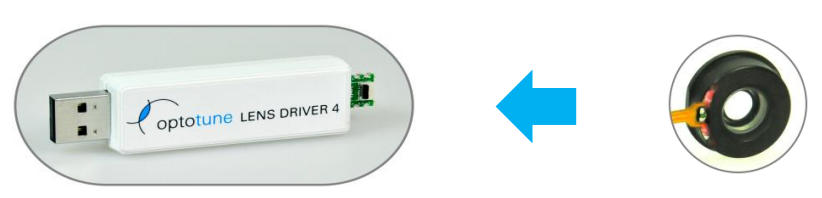

緊湊型 EL-3-10 鏡頭可以通過我們的 EL-E-4 鏡頭驅動器驅動，只需將鏡頭的柔性電纜連接到驅動器上的Molex 連接器即可。在軟件界面中，可以調整供給鏡頭的電流來驅動鏡頭。需要注意的是，在整個光焦度范圍內調諧需要 +/-120 mA 的電流。由于鏡頭驅動器可以輸出更大的電流，因此必須首先在不連接鏡頭的情況下將其連接到電腦。然后，在"硬件配置"選項卡中，必須將軟件限制設置為 +/-120mA。之后可以斷開鏡頭驅動器，將鏡頭連接到驅動器，再將驅動器重新連接到電腦?，F(xiàn)在電流只能在 +/-120mA 范圍內調整，從而可以防止鏡頭過驅動。
工作原理

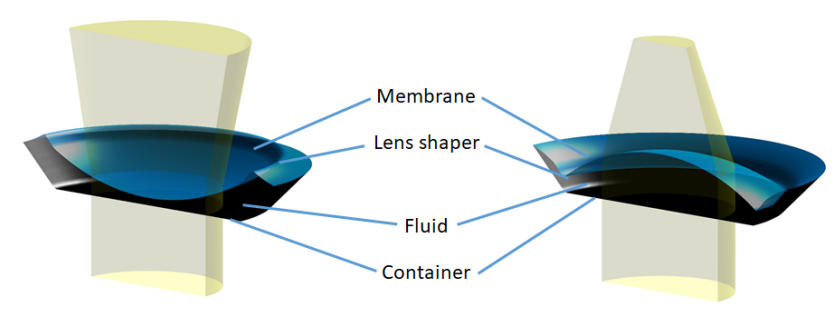

EL-3-10 的工作原理基于我們成熟的變形狀聚合物透鏡技術。構成透鏡的核心包含一種光學液體，該液體用彈性聚合物膜密封，如圖所示。電磁執行器用于對容器施加壓力，從而改變透鏡的曲率。通過改變流經執行器線圈的電流，可以控制透鏡的光焦度。
光焦度與電流關系

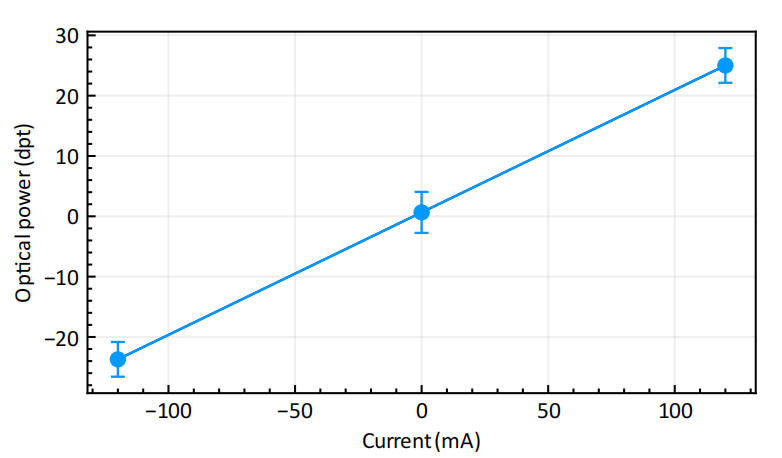

EL-3-10 的光焦度隨正向電流增加而增大，隨負向電流增加而減小。標稱光焦度范圍為 +13 至 -13 屈光度。
透射波段

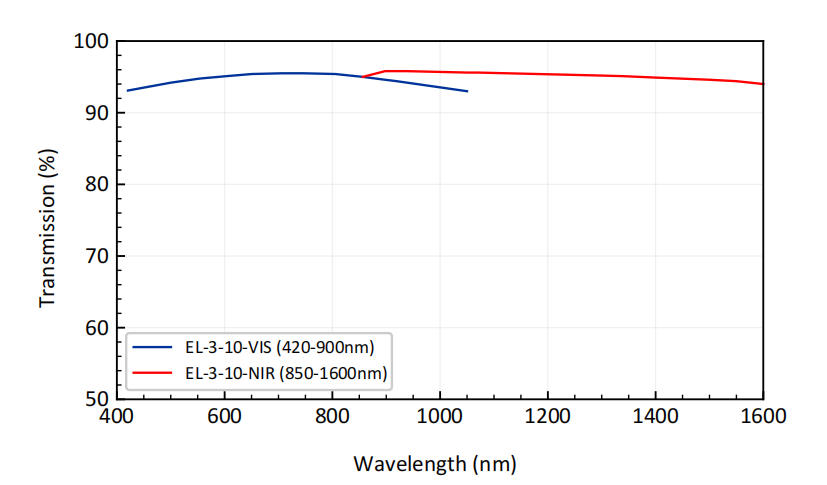

光學液體和膜片材料在 400 至 2500 nm 范圍內都具有高透射性。由于膜片具有彈性，無法使用標準工藝鍍膜，因此預計會有 3—4% 的反射。保護窗片可以根據需要進行鍍膜。圖 8 顯示了標準 VIS 和 NIR 寬帶鍍膜的透射光譜。
波前質量
原則上，我們的調焦透鏡呈現球面透鏡形狀（標稱參數可在 ZEMAX 軟件包中找到）

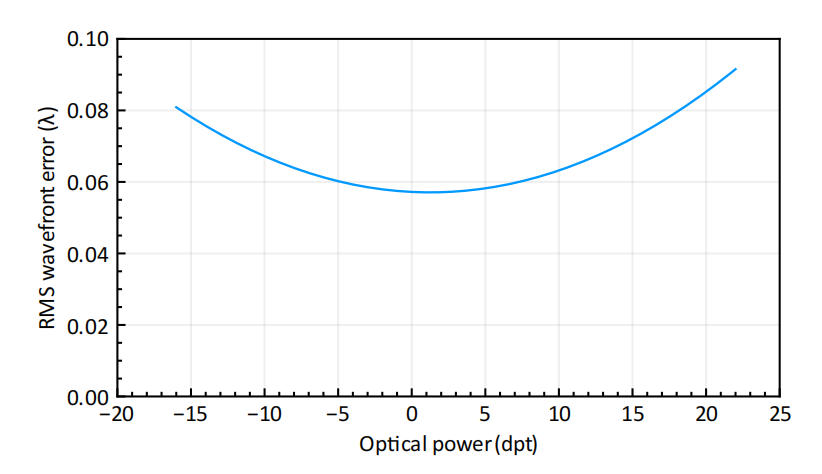

我們的調焦透鏡在水平光軸使用時，通常會受到重力引起的彗差影響。由于 EL-3-10 鏡頭通光孔徑小且膜片剛度高，在水平光軸上沒有可測量的 Y 向彗差。然而EL-3-10 鏡頭的光焦度會輕微受到加速度的影響。1g 加速度會導致光焦度變化約 0.15 dpt。整個光焦度范圍內的典型波前誤差如圖所示。
響應時間

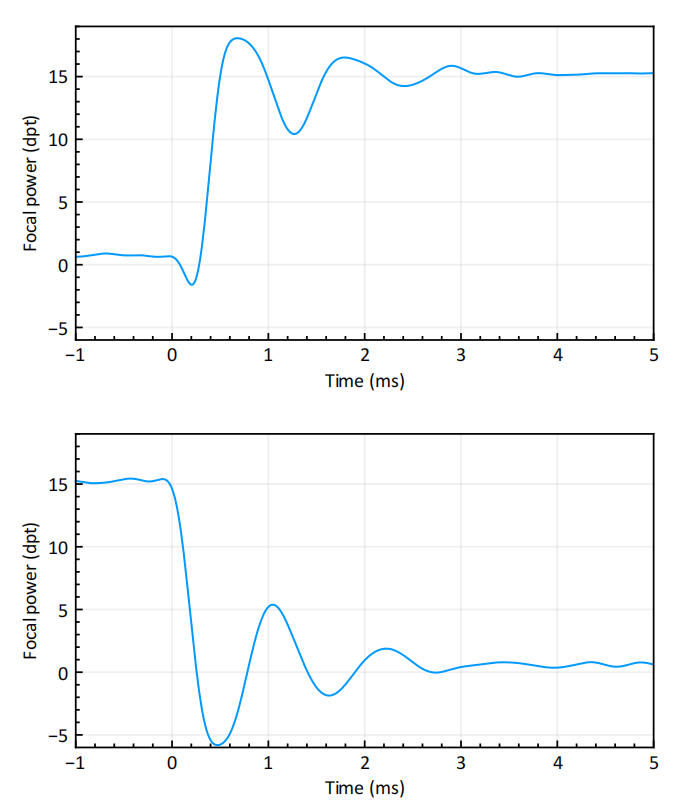

施加電流階躍時的上升時間小于 1 毫秒，鏡頭完全穩定僅需約 4 毫秒。下方的階躍響應測量圖顯示了 EL-3 -10 鏡頭的光學響應。對驅動到鏡頭的信號進行低通濾波可以抑制下圖階躍響應圖中看到的振蕩，從而在小于 2 毫秒內驅動一個受控的 80% 階躍。

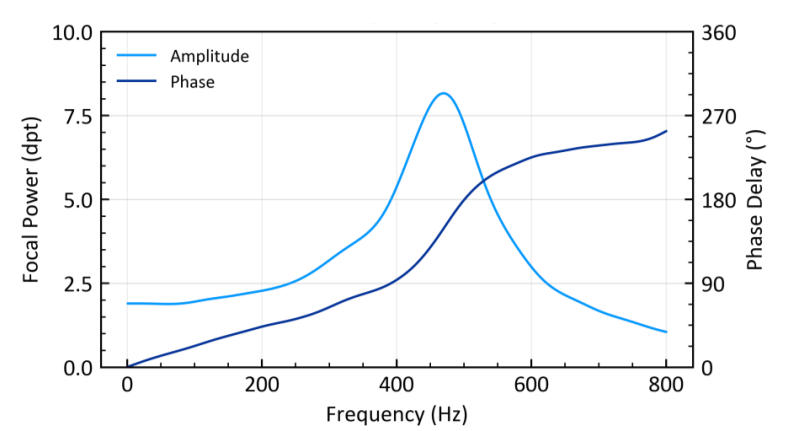

寬頻率范圍內的頻率響應如圖所示，在約 475 Hz 處有一個共振峰。請注意，在該共振頻率或其附近會出現額外的球差，這可能會限制該鏡頭在某些高頻應用中的使用。
施加電流階躍時，建議使用低通濾波器抑制 250 Hz 以上的頻率，以避免如圖所示的激勵振蕩。
溫度效應

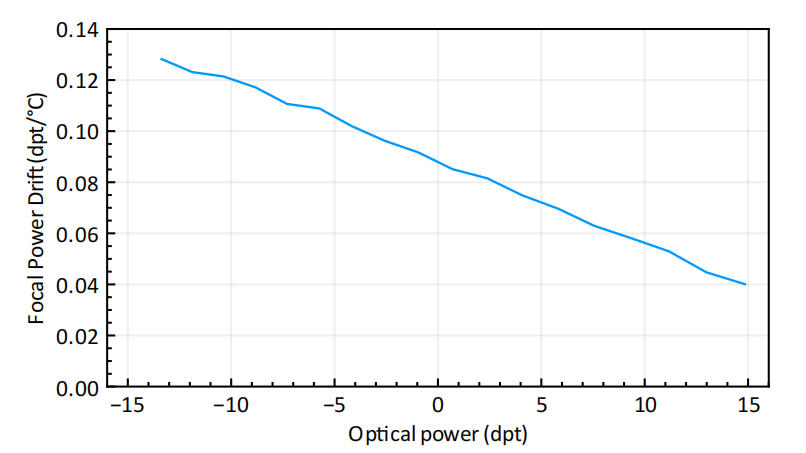

殘余溫度效應會影響光焦度的長期漂移。這些溫度效應通過溫度靈敏度來量化，即每攝氏度引起的光焦度變化。根據圖中的曲線，EL-3-10 的靈敏度隨光焦度的不同而增減。為了在整個溫度和光焦度范圍內實現可重復的光焦度驅動，需要額外的主動溫度補償。由于靈敏度隨光焦度增加而降低，建議在正光焦度范圍內操作 EL-3-10，該范圍內的靈敏度最低。
詳情資料Optotune EL-3-10
