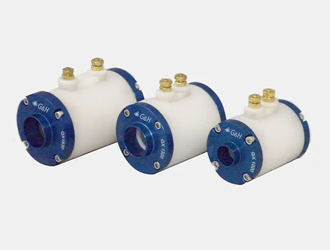

QX系列KD*P普克爾盒采用寬帶高損傷閾值溶膠凝膠鍍膜技術與無環氧陶瓷結構，在300-1100nm波段提供9.5-19.5mm有效孔徑，支持3kHz高重頻操作。在1064nm處實現>2000:1電壓對比度與<2%插入損耗，配備紫外級熔融石英窗口確保高透射率與低波前畸變。專業應用于激光調Q、脈沖拾取、腔倒空等高端場景，滿足工業OEM、軍事裝備及科研教育領域對高性能激光調制的嚴苛需求。
我們一站式供應各種類型的電光Q開關，普克爾盒，電光調Q開關，電光調制盒，Q開關，電光調制器，KDP電光Q開關，KDP普克爾盒，BBO電光Q開關，BBO普克爾盒，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
QX系列KD*P普克爾盒在300–1100nm波長范圍內工作，有效孔徑為9.5–19.5mm，重復頻率高達3kHz。在1064nm處提供大于2000:1的電壓對比度。QX系列為KD*P普克爾盒設定了標準，采用寬帶、高損傷閾值溶膠凝膠增透膜及緊湊型設計，以提高耐用性和性能，具有堅固的陶瓷孔徑和優質的紫外級熔融石英窗口，可實現高透射率和對比度。
主要特點
干性或液體密封
99.9% KD*P重氫工業化標準
無環氧和粘結劑
紫外級熔融硅窗口
有效孔徑為9.5–19.5mm
業內最低的吸收率
最高的抗光學損傷能力
工作頻率為3kHz（10kHz衰減模型）
應用
Q 開關、脈沖拾取和腔倒空器
工業和軍事OEM，研究激光器系統教育
| 型號 | QX1020 | QX1320 | QX1630 | QX2035 |
| 通光孔徑 | 9.25mm | 12.3mm | 15.1mm | 19.5mm |
| 單程插入損耗@1064nm | <1.4% | <1.4% | <1.8% | <2% |
| 本征對比(ICR)@1064nm | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| 電壓對比 (VCR)@1064 | 2500:1 | 1500:1 | 1800:1 | 1000:1 |
| 單程波前畸變@633nm | <λ/8 | <λ/8 | <λ/8 | <λ/6 |
| 電容(DC) | 5pF | 7pF | 9pF | 13pF |
| 直流1/4波電壓(±6%)@1064nm | 3.5kV | 3.5kV | 3.5kV | 3.5kV |
| 理論上10-90%上升時間(50Ω電線） | 0.8ns | 1.1ns | 1.1ns | 1.5ns |
