HVSW-03系列是一款專為皮秒及飛秒激光器設計的高壓、高速Pockels Cell驅動器。其采用先進的MOSFET全橋技術，能輸出高達2kV的雙極性電壓，重復頻率最高可達2MHz，并具備僅6-8ns的極快上升/下降時間。該系列提供多種操作模式：基礎版(HVSW-03)支持交替極性的短脈沖(15ns固定)與長脈沖(100-2200ns可調)；FX版輸出固定極性脈沖；WR版則提供更寬的脈寬調節范圍(15-2200ns)。其緊湊的設計集成了高壓電源，是脈沖篩選、腔體倒空和再生放大器控制的理想選擇。
我們一站式供應各種類型的電光Q開關電源，電光Q驅動電源，普克爾盒電源，普克爾高壓電源，電光Q驅，電光開關電源，電光Q開關驅動器，普克爾盒驅動電源，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！

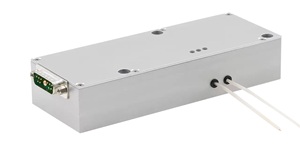

HVSW-03是一款專為皮秒和飛秒激光器設計的高壓高重復頻率普克爾盒驅動器。該設備采用全橋架構結合兩個基于MOSFET技術的快速驅動器，主要應用于從脈沖序列中提取單脈沖。
脈沖篩選
腔體倒空
再生放大器控制
高達2.0 kV輸出電壓
最高2 MHz重復頻率
6-8 ns上升/下降時間
兩種工作模式：短脈沖（10-15 ns固定寬度）和長脈沖（100-2200 ns可調寬度）
集成高壓電源
緊湊設計（最小尺寸169x60x32 mm）
用戶可選擇兩種工作模式：
固定寬度短脈沖（約10-15 ns）：由外部TTL信號上升沿觸發
可調寬度長脈沖（典型調節范圍100-2200 ns，可根據需求定制）：外部TTL信號上升沿觸發脈沖上升，下降沿觸發脈沖下降
該驅動器輸出最高2 kV雙極性電壓，最大重復頻率可達1-2 MHz（具體取決于輸出電壓、冷卻條件及設備配置）。設備底部表面為散熱區域，建議安裝于金屬機箱、散熱器或冷卻板上進行散熱。
驅動器需外接+24V直流電源，并通過脈沖發生器設置工作頻率和脈沖寬度（在可調脈沖寬度模式下）。無需額外配置直流高壓源，用戶可通過模擬接口或RS-485基礎接口配合PC軟件設置輸出電壓等級。
| 電壓 | +24 V DC |
| 電流消耗 | < 5.5 A |
| 輸出類型 | 雙極性 (Bipolar) |
| 脈沖基底 | 0V, 固定 |
| 脈沖幅度 | 0-2 kV 范圍內可調 |
| 最大重復頻率 | 2 MHz |
| 最小重復頻率 | 單次觸發 (內部有特殊電路支持極低重復頻率操作) |
| 脈沖寬度 | 固定脈沖寬度模式: 固定，約15ns 可變脈沖寬度模式: 100ns-2200ns 或 15ns-2200ns 可調 (可應要求提供更長脈寬) |
| 脈沖間隔 | > 100 ns |
| 上升/下降時間3 | 6-8 ns |
| 延遲時間 | < 50 ns |
| 抖動 (Jitter) | < 0.5 ns (+/- 250 ps) |
| 負載電容 | 典型值 5-7 pF |
| 工作溫度 | +10 … +40 °C |
| 存儲溫度 | -20 … +60 °C |
| 濕度 | 0 ... 90%，無冷凝 |
| 保護功能 | 防止脈沖過長 (門限限制 Gate limit)，由用戶在200ns至2200ns范圍內調整 過熱保護 |
| 尺寸 | 169 x 60 x 32 mm |
| 重量 | < 0.5 kg |
| 型號 | 配置 |
| HVSW-03 | 基礎版本: 最大輸出電壓 – 2kV 最大重復頻率 – 2MHz 上升/下降時間 – 6-8ns 短脈沖（15ns 固定）和長脈沖（100-2200ns 可調）模式 順序脈沖的極性 – 交替 |
| HVSW-03-FX | 輸出脈沖極性固定的版本: 最大輸出電壓 – 2kV 最大重復頻率 – 2MHz 上升/下降時間 – 6-8ns 短脈沖（15ns 固定）和長脈沖（100-2200ns 可調）模式 順序脈沖的極性 – 相同 |
| HVSW-03-WR | 脈寬調節范圍更寬的版本: 最大輸出電壓 – 2kV 最大重復頻率 – 2MHz 上升/下降時間 – 6-8ns 僅限長脈沖模式（15-2200ns 可調） 順序脈沖的極性 – 交替 |
