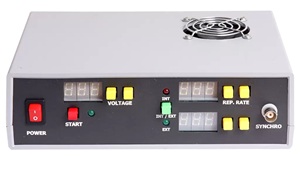

QBD-BT系列普克爾盒驅動器以其卓越性能成為激光系統的核心組件。它提供高達6kV的雙極性高壓輸出，并擁有<20ns的極速上升時間與超過100kHz的重復頻率，確保激光Q開關與電光調制器獲得精準、高效的驅動。該系列支持常開（下拉）和常關（上拉）兩種工作模式，滿足不同光學架構需求。產品集成RS-232與面板控制，采用全球通用AC電源，即插即用。無論是科研還是工業應用，QBD-BT都是實現高速、高穩定性光電調制的理想選擇。
我們一站式供應各種類型的電光Q開關電源，電光Q驅動電源，普克爾盒電源，普克爾高壓電源，電光Q驅，電光開關電源，高壓脈沖電源，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
QBD-BT 系列包含多種普克爾盒驅動器，其區別在于輸出電壓范圍（高達 6.0 kV 雙極性）和操作方案。請注意，對于雙極性設備，輸出脈沖電壓 U 是通過向正極輸出線施加 +U/2 并向負極輸出線施加 -U/2 來形成的。
Q 開關
上拉或下拉修改（固定式）
高達 6 kV 輸出電壓
高達 100 kHz 及更高重復頻率
< 20 ns 上升或下降時間（前沿）
QBD-BT 系列專為通過施加快速開關的高壓來控制普克爾盒而設計。電壓水平和操作頻率可通過 RS-232 或前面板在工作范圍內由用戶選擇。觸發可自動執行或通過外部設備的信號進行。
設備采用機箱封裝，便于用戶安裝，它們使用通用的 100-240 V AC 50/60 Hz 電源運行，因此您不需要額外的驅動器電源。
輸出信號類型有兩種可能的修改方式：
上拉 (= 常關方案)：基礎電壓電平等于零時。
下拉 (= 常開方案)：產生從基礎偏置電壓到地的脈沖。
所需的修改方式應在訂購時選擇，用戶無法自行更改。
QBD-BT 系列基于 MOSFET 技術，提供高重復頻率和快速的脈沖前沿轉換時間。QBD-BT 的恢復時間相對較長（脈沖后沿為 5-10 μs，而 QBU-BT 則為 < 20 ns）。
在內部同步模式下，QBD-BT 系列（從 QBD-BT-1004-UP/DN 到 QBD-BT-6024-UP/DN）的性能受限于下表中給出的值。此性能數據假設普克爾盒和連接電纜的總?cè)菪载?fù)載為 23 pF（這對應于 50 厘米輸出電纜以非最優方式彎曲且普克爾盒電容高于正常值的情況）。
| 輸出電壓 (kV) | 重復頻率 (kHz) |
| 0.40 - 0.79 | 296 |
| 0.80 - 1.19 | 200 |
| 1.20 - 1.39 | 160 |
| 1.40 - 1.59 | 130 |
| 1.60 - 1.79 | 110 |
| 1.80 - 1.99 | 90 |
| 2.00 - 2.49 | 56 |
| 2.50 - 2.99 | 40 |
| 3.00 - 3.49 | 31 |
| 3.50 - 3.99 | 24 |
| 4.00 - 4.49 | 18 |
| 4.50 - 4.99 | 15 |
| 5.00 - 5.49 | 12 |
| 5.50 - 5.99 | 11 |
| 6.00 - 6.00 | 9 |
在外部同步模式和/或突發模式（即短期操作）下，可以實現更高的性能。
性能會隨著負載電容的增加而下降。
| 電壓 | 100-240 V AC, 50/60 Hz |
| 功耗電流 | < 1 A |
| 工作模式 | 下拉 (= 常開) 或 上拉 (= 常關) |
| 同步方式 | 內部與外部 |
| 高電平電壓 | 可調節，高達 6 kV |
| 低電平電壓 | 固定，0 V |
| 最大重復頻率 | 高達 100 kHz 及以上 |
| 上升/下降時間 | < 20 ns |
| 恢復時間 | 5-10 μs |
| 抖動 | 1 ns |
| 延遲時間 | 100 ns |
| 負載電容 | 高達 0.5 nF |
| 工作溫度 | 0 ～ +40 °C |
| 存儲溫度 | -20 ～ +60 °C |
| 濕度 | 0 ... 90%，無冷凝 |
| 尺寸 | 225 x 180 x 70 mm |
| 重量 | 2 kg |
| 型號 | 描述 |
| QBD-BT-6024-DN | 下拉方案，2.4-6.0 kV 高壓調節范圍 |
| QBD-BT-5020-DN | 下拉方案，2.0-5.0 kV 高壓調節范圍 |
| QBD-BT-4016-DN | 下拉方案，1.6-4.0 kV 高壓調節范圍 |
| QBD-BT-3012-DN | 下拉方案，1.2-3.0 kV 高壓調節范圍 |
| QBD-BT-2008-DN | 下拉方案，0.8-2.0 kV 高壓調節范圍 |
| QBD-BT-1004-DN | 下拉方案，0.4-1.0 kV 高壓調節范圍 |
| 型號 | 描述 |
| QBD-BT-6024-UP | 上拉方案，2.4-6.0 kV 高壓調節范圍 |
| QBD-BT-5020-UP | 上拉方案，2.0-5.0 kV 高壓調節范圍 |
| QBD-BT-4016-UP | 上拉方案，1.6-4.0 kV 高壓調節范圍 |
| QBD-BT-3012-UP | 上拉方案，1.2-3.0 kV 高壓調節范圍 |
| QBD-BT-2008-UP | 上拉方案，0.8-2.0 kV 高壓調節范圍 |
| QBD-BT-1004-UP | 上拉方案，0.4-1.0 kV 高壓調節范圍 |
