QBX-08是一款高性能任意波形普克爾盒驅動器，兼具信號放大與高電壓輸出能力。它能將0-8V的任意輸入波形以100:1的比例精準放大，輸出最高達800V的高壓信號，帶寬超過50kHz（在800V/60pF條件下），切換速率快至1μs。該驅動器是電光調制、光束偏轉、壓電陶瓷及MEMS驅動應用的理想選擇。其采用強制風冷設計，支持容性負載，并提供靈活的定制選項，以滿足不同科研與工業場景下對高壓、高速、高精度波形復現的嚴苛需求。
我們一站式供應各種類型的電光Q開關電源，電光Q驅動電源，任意波形普克爾盒驅動器，普克爾高壓電源，電光Q驅，電光開關電源，電光Q開關驅動器，普克爾盒驅動電源，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
QBX-08是一款專為連續脈沖應用設計的普克爾盒驅動器，可實現輸出電壓值的連續可調。本質上這是一個單通道信號放大器，在連接普克爾盒時可作為電光調制器使用，但其應用領域不僅限于此。
該模塊需要+24V直流電源供電，并通過波形發生器設置工作電壓和信號形式。驅動器基于電壓放大器設計，最大輸出電壓為800V。支持對任意波形的低壓輸入模擬信號（0-8V）進行100:1比例放大，并傳輸至普克爾盒。
QBX-08配備主動冷卻風扇，提供內置式和機箱式兩種版本。輸出極性、增益、負載類型和最大輸出電壓均可定制。
另提供更強大的QBX-16型號（最高1600V）作為PCB板選項。
電光學（光調制、光束偏轉、光束導向）
壓電執行器、MEMS執行器
超聲波設備
作為單通道信號放大器
任意波形 - 輸入信號放大器
高電壓 - 最高800V
高頻率（帶寬） - 滿電壓60pF負載下超過50kHz，較小電壓和負載下可達1MHz
快速切換 - 全斜率＜1μs，轉換速率約1kV/μs
| 電源輸入 | 24 V 直流，1.5 A |
| 信號 | 模擬信號 0-8 V |
| 輸入阻抗 | 50 歐姆 |
| 輸出類型 | 高壓信號，復現低壓輸入信號波形 |
| 輸出極性 | 正極性（可根據要求定制） |
| 輸出電壓 | 0-800 V (100:1 放大比例) |
| 重復頻率 | 最高可達 1 MHz（在較小負載和電壓下）。 同時受限于公式：fMAX * C * U2 = 2W，例如： ~50 kHz @ 800 V 且 60 pF ~130 kHz @ 500 V 且 60 pF |
| 上升時間 (下降時間) | < 1 μs |
| 延遲時間 | < 1 μs |
| 負載類型 | 容性負載 |
| 負載電容 | < 60 pF |
| 冷卻方式 | 強制風冷 |
| 工作溫度 | +10 … +40 °C |
| 存儲溫度 | -20 … +60 °C |
| 濕度 | 0 ... 90%，無冷凝 |
| 尺寸 | 206 x 85 x 45 mm |
| 重量 | 0.6 kg |

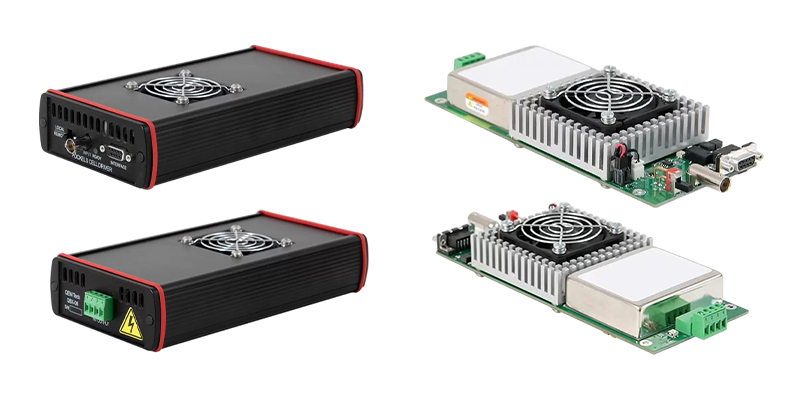

提供PCB和封閉式兩種版本可選。
