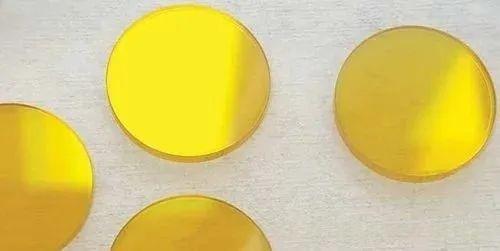

衍射光學元件（DOE）的激光損傷閾值（LIDT/LDT）是指其在激光輻照下不發生永久性損傷的最高能量或功率密度，是評估其高功率適用性的核心參數。

衍射光學元件是在光學元件表面雕刻浮雕圖案，使得入射激光束的相位發生改變以使出射光束在遠場或透鏡聚焦平面處產生期望的強度分布。二級的衍射光學元件的典型效率為75％，四級或更高級的設計，其效率高達95％。一般而言，使用的層次越多，效率越高，零級次越低。但是，級次越高的元件制造過程中會產生制約因素。

衍射光學元件可以分為兩大類：光束整形和光束分束。

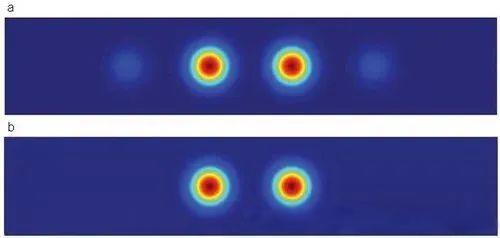

標準雙光點（a）和高效雙光點（b）的比較。

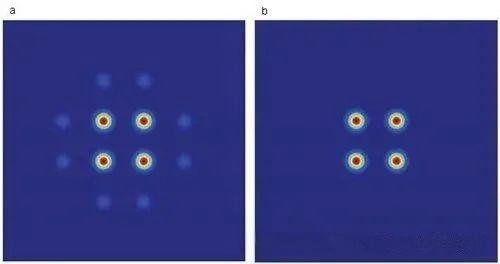

標準四光點（a）和高效四光點（b）的比較。

一、損傷機制與激光參數的關系

激光的波長、脈寬和重復頻率直接影響損傷的物理過程：

1. 超短脈沖（<0.5 ns）：以介電擊穿和雪崩電離為主，瞬時高場強導致材料離子化。

2. 納秒脈沖（0.5–100 ns）：熱效應與雪崩電離共同作用，能量累積引發局部熔融或裂紋。

3. 連續波（CW）：熱效應主導，材料因持續升溫發生化學降解或熱應力斷裂。

注：高重復頻率脈沖（如800 kHz）可能疊加熱效應，類似CW機制。

二、影響損傷閾值的關鍵因素

1、材料與工藝

• 基材選擇：熔融石英（高光學質量、表面粗糙度20-10 Scratch-Dig）、硒化鋅（ZnSe）、藍寶石等高LIDT材料。

• 鍍膜層：抗反射（AR）鍍膜可降低表面反射，但鍍膜污染或缺陷（如雜質）會顯著降低LIDT。雙面鍍膜DOE的LIDT比未鍍膜低<10%，差異有限    。

• 潔凈制造：在無塵環境中生產，避免微缺陷（如劃痕、顆粒）。

2、使用環境

• 熱恢復周期、清潔方式（如溶劑選擇）及機械應力均影響實際閾值。

三、典型DOE的損傷閾值數據

以下為實驗測得的LIDT范圍（因測試條件差異，數據僅供參考）：

• 脈寬越短，閾值通常越高（因能量沉積時間短）。

• 偏振態對LCPG的LIDT影響較?。ㄗ?右旋圓偏振閾值差<6%）。

• doi: 10.3788/HPLPB20122405.109

四、提升損傷閾值的技術途徑

設計優化

• 減少衍射級次：如高效分束器（97%效率）通過子孔徑設計降低雜散光5。

• 抑制零級衍射：采用三相位層級設計或添加微棱鏡/透鏡，減少未衍射能量導致的局部熱點。

• 制造工藝改進

• 干法等離子蝕刻：精確控制微結構深度，減少公差累積（多級元件效率可達95%）。

• 隨機陣列設計（RADA）：提升對準容差，避免二元光學元件的對稱敏感性問題。

• 測試方法創新

• 局部通量映射技術：通過單次照射獲取光斑非均勻分布下的損傷密度-通量關系，替代傳統均勻光斑要求

五、測試方法與標準化

損傷判定：通過顯微鏡觀察表面變色、裂紋或坑洞（如SEM圖像顯示LCPG損傷位于基底界面）。

測試流程：

• 階梯式遞增功率，每個點位照射30秒，間隔5秒

• 統計未損傷的最高功率與首次損傷功率，確定閾值范圍。

挑戰：破壞性測試無法預知單件元件的實際閾值，需依賴工藝一致性樣本推斷

結論

DOE的激光損傷閾值取決于材料特性（基材純度、鍍膜質量）、激光參數（脈寬、波長）及設計優化（結構抗熱、雜散光抑制）。在定向能武器、工業加工等高功率場景中，優先選擇熔融石英/硒化鋅基材、AR鍍膜及低零級設計的DOE，并結合非均勻光斑測試方法驗證閾值。制造端需嚴格管控缺陷，用戶端則需規范清潔與熱管理流程以維持實際LIDT接近理論值。
