結構光衍射光學元件（DOE），可將單束激光分束或整形，實現大視場覆蓋。產品支持2x2mm至150mm尺寸，適配266-2200nm波長，最大角度達80°×80°。材料涵蓋UV級熔融石英及經濟型塑料（PC、PMMA、Zeonex、Zoner）。多種點陣分布模式，包括均勻、多點隨機及目標式設計，滿足不同應用需求。廣泛應用于結構光3D成像、激光雷達（LIDAR）和高性能光投影系統，兼顧低功率至千瓦級大功率激光應用，兼具高效率與安全性能。
我們一站式供應各種類型的衍射光學元件， DOE，結構光3D傳感，LIDAR，光束分束器，光束整形器，高角度DOE，多點陣DOE，隨機點陣DOE，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
結構光衍射光學元件 (DOE) 經過特殊設計，可將單個激光束分束或整形，以覆蓋大視場。
通過升級生產設施，現可為毫瓦(mW)至千瓦(KW)功率范圍的低功率和高功率應用，提供高角度、高質量、高效率的分束器和光束整形器DOE。
我們的 DOE 采用紫外級熔融石英制造，也提供低成本選擇，如玻璃基底聚合物或注塑成型塑料。主要塑料類型包括：聚碳酸酯 (Polycarbonate)、PMMA(聚甲基丙烯酸甲酯)、Zeonex 和 Zoner。
結構光是一種常用方法，其中將已知圖案投射到物體或場景上，通過測量圖案的形變，視覺系統可以計算：深度、運動等。該技術應用于當前廣泛使用的 3D 測繪/傳感、形狀測量以及機器/計算機視覺。光圖案可以具有各種：形狀、紋理和周期。
產品特點
復雜的結構光圖案
高效率 (塑料材質)
高激光損傷閾值 (玻璃材質)
鍍膜元件
緊湊尺寸，輕重量
高圖案角度
典型應用
3D 測繪 / 傳感
機器視覺
體積與運動跟蹤
高端對準
共聚焦顯微鏡、生物檢測、流式細胞術、光譜學
典型規格
| 項目 | 規格 |
| 材料 | 熔融石英 (Fused Silica)、硒化鋅 (ZnSe)、塑料 |
| 波長范圍 | 193nm 至 10.6um |
| DOE 設計 | 二元及高達 16 階 |
| 衍射效率 | 75%-98% |
| 元件尺寸 | 2mm 至 100mm |
| 鍍膜 (可選) | 增透膜 (AR/AR) |
| 定制設計 | 定制形狀、紋理和周期 |
| 圖案角度 @532nm | 幾毫弧度 (mRad) 至 160° |

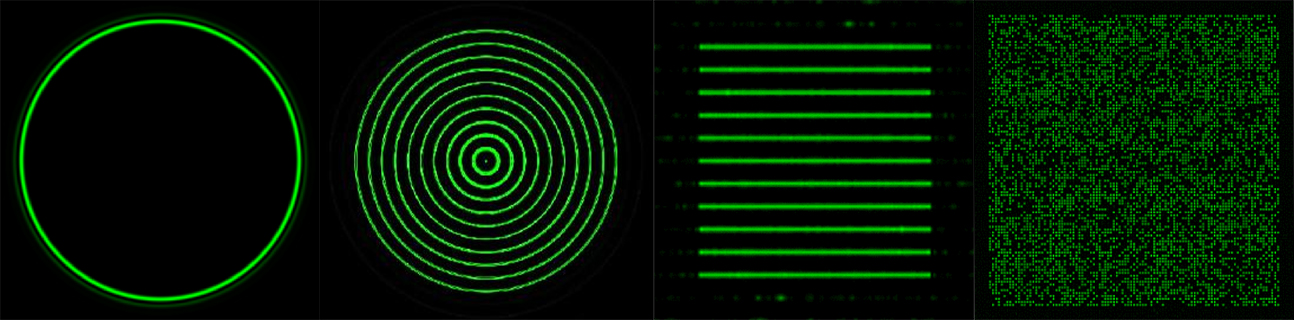

單/多圓環 DOE
最近證明，單/多圓環 DOE 是某些 3D 測繪應用（尤其是管道/筒狀物體）最合適的光圖案?？梢暂p松獲得定制的圓環數量、周期和圖案角度?？梢栽趩螆A環 DOE 中添加中心光斑。此類圖案也用于專門針對圓形物體的高端對準系統。
單/多線 DOE
單線 DOE 可與掃描系統結合使用，而多線 DOE 通常用于 3D 測繪和激光誘導熒光應用。
多點陣列 DOE
多點陣列 DOE 廣泛應用于 3D 測繪和體積/運動跟蹤應用。DOE 在此的主要優勢是：
通過非常小巧輕便的元件生成大點陣（右圖顯示了一個隨機的 101x101 多點陣列 DOE）。
每個光斑具有隨機但穩定（隨時間恒定）的強度。其他常見的多點結構是高均勻性的 15x15 矩陣或六邊形結構矩陣，其中每個光點與其六個相鄰光點等距分離。
