普通衍射光學元件一個很大的局限是只能在固定的工作距離使用，如果偏離了這個平面，光斑效果會迅速下降，對光束整形器和勻光鏡就表現為光斑能量變得不均勻。我們針對這個問題推出了準直平頂光模組，能夠在很長的工作距離上保持平頂光斑、均勻光斑的特性，使用戶擺脫工作距離的束縛。
我們一站式供應各種類型的準直平頂光模組，長焦深平頂光模組，平行平頂光模組，高斯整平頂平行輸出，準直勻化鏡，勻光平行輸出模組，長焦深勻化鏡，平頂光準直模組，高斯整平頂準直光，準直的光束整形器，平行光輸出的光束整形器，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
準直平頂光模組是針對需要延長工作距離或長焦距的應用量身定制的解決方案，英文名為Collimated Beam Shaper。準直平頂光模組是在標準平頂光束整形元件的基礎上進行設計制造。在標準平頂光束整形元件中，平頂光斑只能在聚焦鏡的焦平面附近獲得，偏離焦平面之后，馬上就沒有平頂光斑的效果。

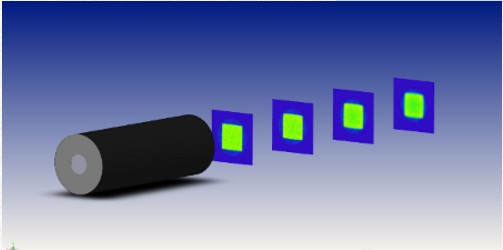

而準直平頂光模組的獨特之處在于，在距離焦平面的200-300mm內，這一段成形的光束都是準直平頂光，激光在傳輸過程中始終保持平頂光斑的狀態，任意截取一個面都是能量分布均勻的平頂光。它的強度均勻，準直平行，且高保真度，是能量分布均勻的光束。該光束的形狀是固定的，且邊緣清晰，可以是圓形，方形，矩形，橢圓形，線形或客戶定制的任何其他形狀。
單模輸入
對于單模輸入光源，準直平頂光束 (Collimated Top-Hat) 將是工業表面處理等應用的理想解決方案，因?yàn)檫@類應用中工件表面可能位于距激光傳輸系統遠近不一的位置。這確保了在用戶指定的工作距離范圍內，無論工件距離如何，都能實現均勻平滑的加工效果，并獲得清晰的邊緣。

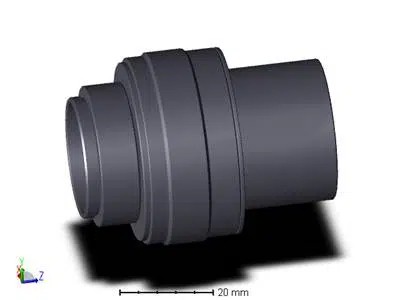

我們提供緊湊型模塊，能夠生成具有所需光強分布的平頂光束。我們的模塊設計用于接收直徑為 3mm 的單模輸入光束，并輸出直徑為 3mm 的圓形或 3x3mm 的方形平頂光束。它們可以輕松定制以接受不同尺寸的輸入光束，并能設計成定制的輸出形狀，如矩形或線形。
產品規格
| 物理特性 | ||
| 材料 | 熔融石英 | |
| 尺寸 | 25x25x25mm | |
| 輸入?yún)?shù) | ||
| 波長范圍 | 320-2000nm | |
| 輸入光束直徑 | 3 | |
| M2 | <1.5 | |
| 輸出參數 | ||
| 形狀 | 正方形 | 圓形 |
| 尺寸 | 3x3 mm | 直徑 3mm |
| 衍射效率 | >97% | |
| 準直平頂光的長度 | 沿輸出端口300mm | |
多模輸入

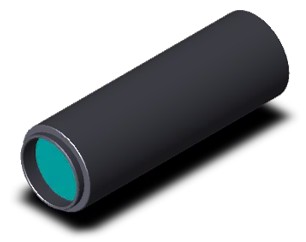

對于多模光源，準直平頂光模組是對需要較長工作距離范圍的應用量身定制的解決方案。準直平頂光模組是我們的標準衍射均化器的明顯補充，它可以在特定的工作距離下提供成形的強度光束。 準直均化器是一種很好的解決方案，適用于工業上處理不均勻的表面或與激光傳輸系統距離不同的應用。
產品應用
美容皮膚治療
激光焊接聚合物
表征處理
激光清洗，激光切割
顏色消融/油漆去除，去除涂層
產品特點
性價比高
輕松定制，易于安裝和系統集成
對入射光束參數要求低，不敏感
標準型號
| 型號 | 波長[nm] | 光斑形狀[mm] | 光斑尺寸[mm] |
| CH Module-001-I00 | 532 | 圓形 | 直徑 7.8 |
| CH Module-002-Q00 | 1064 | 正方形 | 13.2x13.2 |
標準參數
| 光學特性參數 | |
| 波長 | 1064 nm |
| 入射光束大小 | <3 mm* |
| 入射光束模式 | 多模 or 單模 |
| 玻璃材質：DOE /鏡片 | 熔融石英/ BK7 |
| 準直光長度 | > 200 mm |
| 輸出形狀 | 圓形/正方形/直線 |
| 輸出尺寸 | 可定制 mm |
| 鍍膜層 | AR/ AR ( 特定類型的膜層) |
| 基本參數 | |

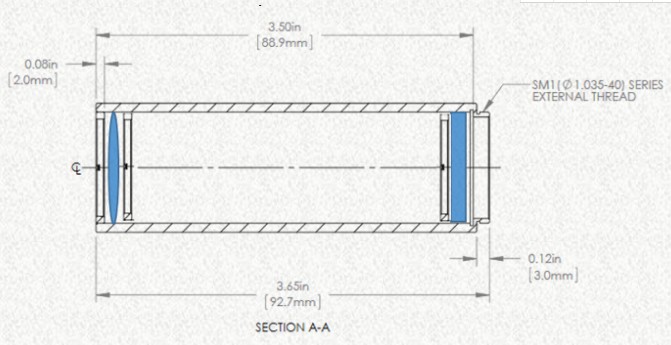

| 模組長度 | 92.7 mm |
| 外徑 | 30.5 mm |
應用方案：光纖耦合準直均化器/長焦深勻化器
該模塊可以通過光纖準直器直接連接到光纖激光輸送系統中。優選使用具有小輸出光束尺寸（<2mm）的光纖準直器。標準的光纖適配器可用于光纖接口。

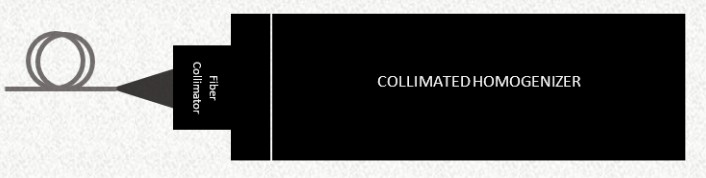

下圖：光纖模塊示意圖

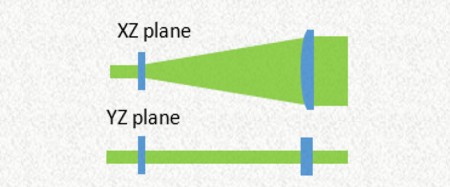

應用方案：直線形準直模組/長焦深一字線模組
許多光學應用需要準直的線形光強分布，例如：
激光清洗
激光檢測
燒蝕
表面改性
脫膠
激光 3D 掃描
通常，對線長和線寬有特定要求；因此，對于原型制作，我們建議基于目錄中的光機零件提供定制化的線形模塊解決方案；對于工業用途，我們建議提供定制的光機解決方案。
準直線形勻化器也可與光纖接口組合使用。
