模式轉換器基于衍射光學元件（DOE），通過傅里葉變換將基模激光（TEM??）高效轉換為高階厄米-高斯模式（如TEM??、TEM??等），支持193nm至10.6μm波長范圍。核心產品包括二元設計相位板，可實現無像差、＞75%衍射效率的光束整形，適用于光鑷、STED顯微和通信領域。π相位板系列提供中心相位差π的定制化方案，顯著提升成像景深或粒子操控能力。元件采用熔融石英材質，可選AR鍍膜，尺寸覆蓋數毫米至100mm，支持單模激光（M2<1.3）優化系統集成。
我們一站式供應各種類型的厄米高斯模式轉換器，π相位板，DOE衍射光學，激光光束整形，TEM模式轉換，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
傍軸亥姆霍茲方程的任意解都可以表示為厄米-高斯模（其振幅分布在笛卡爾坐標系下在x和y方向上可分離）的組合。

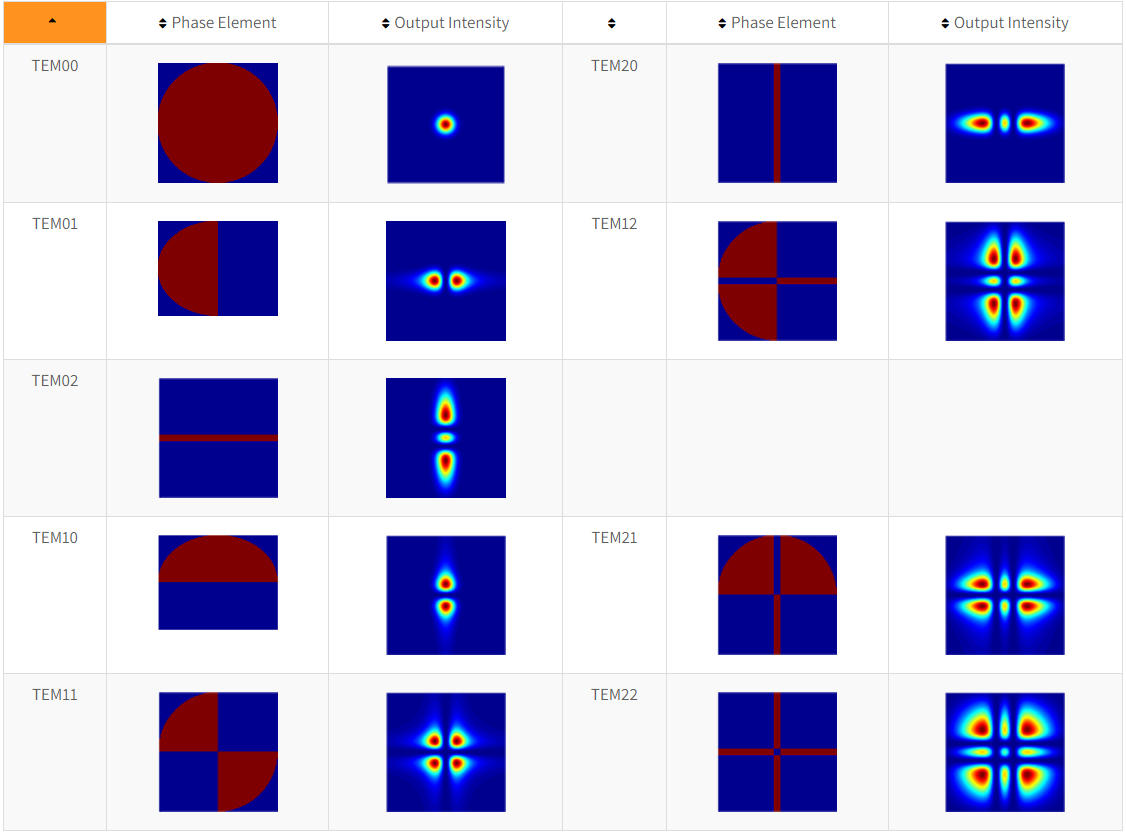

在許多應用中，將基模激光 TEM00 轉換為更高階的厄米-高斯光束非常有用：
應用領域
通信
科學與研究
掃描應用
STED顯微鏡
光學鑷子
光學捕獲
特性
無像差
高效率

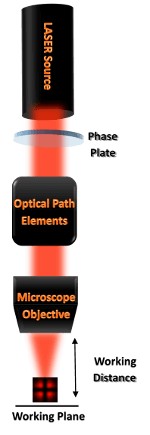

光學設置
工作原理

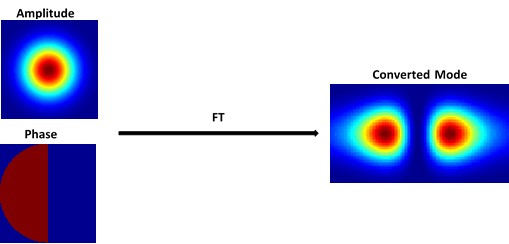

其工作原理相當直接——對初始場的振幅和相位應用傅里葉變換 (FT)，以獲得遠場處所需的場（或強度）。通過這種方式，基模高斯光束 TEM_00 被轉換為更高階的厄米-高斯模。例如 – 將 TEM_00 轉換為 TEM_10：
注意事項
為了獲得高性能，激光輸出應為單模 (TEM00)，且 M2 值 <1.3。如果 M2 值較大，仍然可以通過在激光器和 DOE 透鏡組件之間插入空間濾波器來降低 M2 值。
光束路徑中的所有光學元件都應具有高質量，即具有低不規則度，以避免引入波前誤差，從而降低衍射相位元件的性能。
典型規格
| 材料 | 熔融石英、藍寶石、 ZnSe 、 塑料 |
| 鍍膜（可選） | AR/AR 鍍膜 |
| 定制設計 | 可提供 |
| DOE 設計 | 二元 (2階) |
| 元件尺寸 | 數毫米 至 100 [mm] |
| 波長范圍 | 193[nm] 至 10.6[μm] |
π 相位板

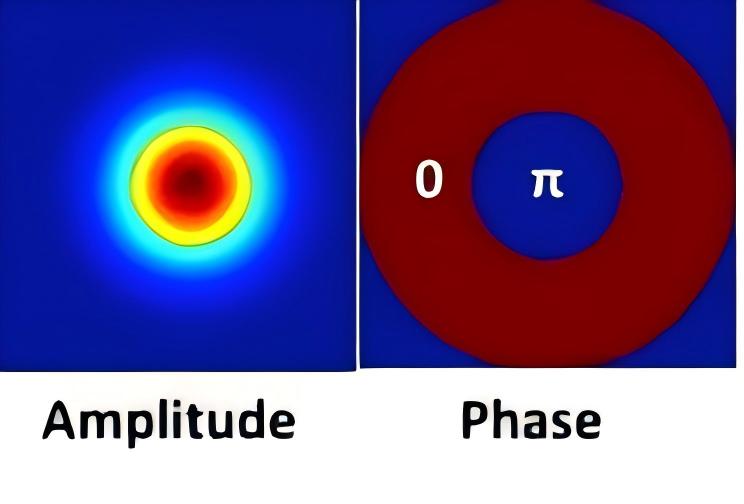

在許多應用中，需要使用中心具有 π 相位的相位元件。將其用于成像目的可增加景深；用于粒子操控目的，則可以實現光學鑷子/捕獲效果。
標準產品
| 型號 | 直徑 [mm] | 中心厚度 [mm] | 材料 | 描述 |
| PE-202 | 25.4 | 23.6 | 熔融石英 | 半空間 π 差模轉換器，TEM01 (或 TEM10) |
| PE-215 | 11 | 9.2 | 熔融石英 | 中心圓形 π 相位，直徑 4817 μm |
| PE-216 | 23.6 | 9.2 | 熔融石英 | 中心圓形 π 相位，直徑 5680 μm |
| PE-217 | 20 | 23.6 | 熔融石英 | 中心圓形 π 相位，直徑 6200 μm |
| PE-218 | 25.4 | 18.2 | 熔融石英 | 中心圓形 π 相位，直徑 8428 μm |
| PE-219 | 25.4 | 23.6 | 熔融石英 | 中心圓形 π 相位，直徑 10838 μm |
| PE-220 | 25.4 | 23.6 | 熔融石英 | 中心圓形 π 相位，直徑 7224 μm |
| PE-221 | 11 | 9.2 | 熔融石英 | 中心圓形 π 相位，直徑 3612 μm |
| PE-222 | 11 | 9.2 | 熔融石英 | 中心圓形 π 相位，直徑 4214 μm |
| PE-223 | 11 | 9.2 | 熔融石英 | 中心圓形 π 相位，直徑 3000 μm |
| PE-224 | 11 | 9.2 | 熔融石英 | 中心圓形 π 相位，直徑 5400 μm |
| PE-225 | 25.4 | 23.6 | 熔融石英 | 中心圓形 π 相位，直徑 6384 μm |
| PE-226 | 12.5 | 10.7 | 熔融石英 | 中心圓形 π 相位，直徑 6840 μm |
| PE-227 | 25.4 | 23.6 | 熔融石英 | 中心圓形 π 相位，直徑 8900 μm |
| PE-228 | 11 | 9.2 | 熔融石英 | 中心圓形 π 相位，直徑 1200 μm |
| PE-229 | 11 | 9.2 | 熔融石英 | 中心圓形 π 相位，直徑 1800 μm |
| PE-230 | 25.4 | 23.6 | 熔融石英 | 四分之一空間 π 差模轉換器，TEM11 |
| PE-241 | 25.4 | 22.9 | 熔融石英 | 中心圓形 π 相位，直徑 3860 μm |
