M2轉換模塊通過專利衍射技術，將多模激光（M2=12-30）在快軸方向轉化為近單模質量（M2≈2.4），同時保持慢軸多模特性。該透射式模塊采用光刻工藝制造，具備>93%透射率、無像差設計，支持193-1940nm全光譜。30mm直徑緊湊結構可直接集成現有光路，無需橢圓光束預處理。結合后續聚焦模塊，可生成均勻衍射極限線光斑（線寬<20μm，均勻性<5%），顯著降低激光加工系統成本。適用于激光剝離、退火、太陽能電池制造等高精度工業場景。
我們一站式供應各種類型的激光光束整形， M2轉換模塊，衍射光學元件，多模激光改造，線光束生成,，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！

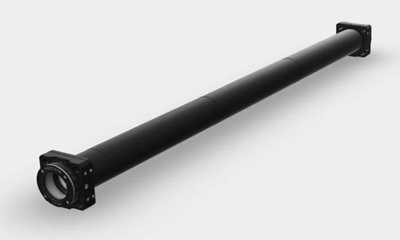

M2 轉換模塊是我們完整 LeanLine 解決方案的一部分，也可作為獨立解決方案提供給希望自行進行線形整形的客戶。該模塊是一種經濟高效的解決方案，可使用多模 (MM) 激光器作為輸入源，在一個軸上獲得接近單模 (SM) 的光束質量。
它極其易于對準，保持相同的光軸，并采用低數值孔徑 (NA) 光學元件；使其易于與現有的線聚焦光學系統集成。與競品方案不同，輸入光束可以是圓形的，不需要呈橢圓形。只需將該模塊插入您的光路中，經過一些微調后，您即可獲得經過 M2 轉換的光束。
產品特點
基于 HOLO/OR 獨特知識產權內部開發。
易于對準和安裝 – 模塊出廠即預對準并密封。
通過光刻生產工藝實現光束質量轉換的極高精度。
全透射（無反射）、同軸系統。
無像差。
無內部焦點。
可用光譜范圍廣：從深紫外 (DUV) 193nm 到近紅外 (NIR) 1940nm。
采用高品質紫外熔融石英制造，所有表面均鍍有高功率增透 (AR) 膜。
典型規格
| 波長 | 193-1940 nm |
| 尺寸 | 直徑30 mmm,長度600 mm |
| 快軸剖面 | 類平頂分布 (Flat-Top like) |
| 輸入 M2值 | 12 - 30 |
| 慢軸剖面 | 分段式設計 (Separate sections) |
| 傳輸效率 | > 93% |
每套系統僅限一個波長，最大光譜寬度為輸入波長的 2%
工作原理
輸出形狀由間距相等的分段組成，在一個軸（快軸）上具有接近單模的質量，在第二個軸（慢軸）上為高度多模。這些分離的低 M2 值分段可以被重新整形并聚焦成一條薄且接近衍射極限的直線，具有良好的均勻性；適用于材料加工的應用需求。
M2 轉換模塊仿真

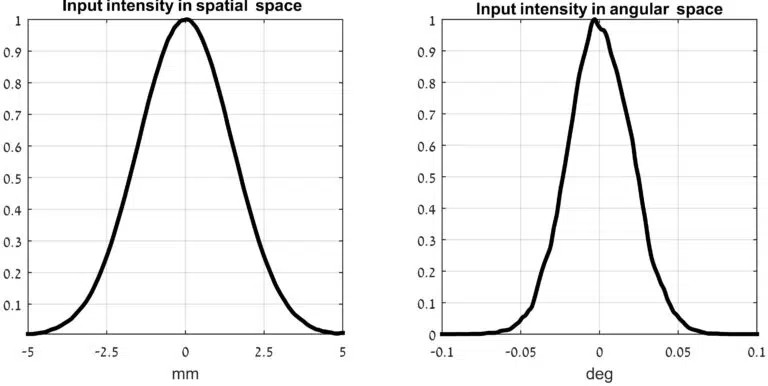

以下是 M2 轉換模塊的仿真性能結果。上方的兩個輪廓圖顯示了波長為 343 nm、光束直徑 6 mm、發散角 0.083 度的圓形多模激光光源的強度和發散角。使用我們的 M2 計算器，這些計算出的光束參數相當于 M2 值為 20。
圓形多模激光光源的強度和發散角

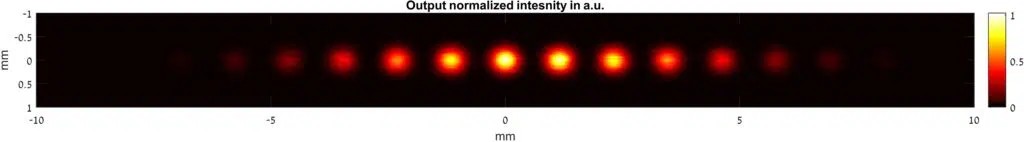

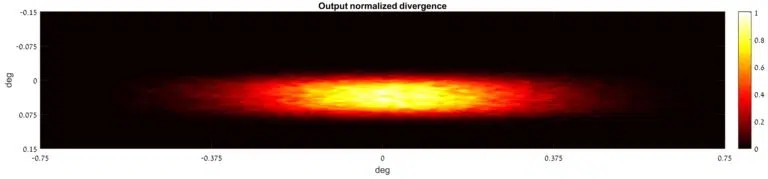

下方的圖片展示了 M2 轉換模塊出口處的強度和發散角。在 M2 值小的軸上，光束尺寸為 0.65 mm，發散角為 0.094 度。計算得出的 M2 值為 2.4。

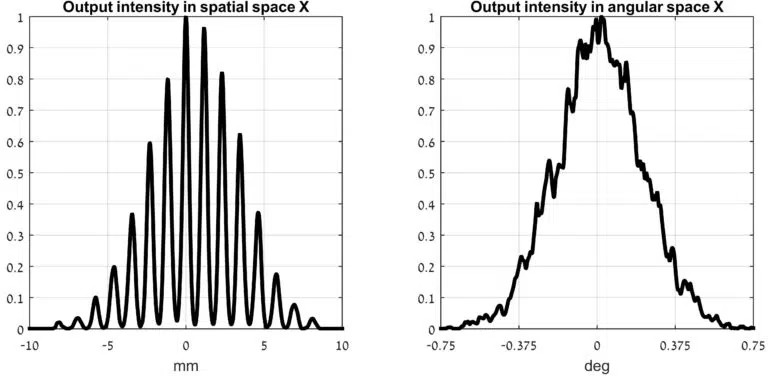

M2 轉換模塊輸出 - X 軸（快軸）的歸一化強度和發散角

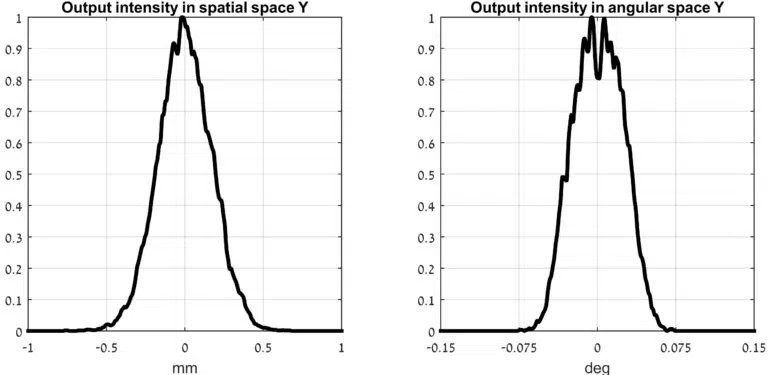

M2 轉換模塊輸出 - Y 軸（慢軸）的強度和發散角
LeanLine?
LeanLine? 是創新解決方案，用于將圓形輸入光束轉換為窄激光線，適用于各種高功率應用，尤其是紫外和綠光波長（343、355 和 532 nm）。
HOLO/OR 提供穩健的雙模塊系統，可將低相干性的圓形輸入轉換為用戶指定長度（100mm-750mm）的窄線。
我們的解決方案基于專有的衍射光束整形概念，可針對從 193nm 深紫外到 1940 nm 紅外激光器的任何波長進行定制。
通過利用此解決方案，您可以使用功率更低、成本更低的激光器在細線中實現相同的功率密度；從而大幅節省成本。
衍射解決方案優勢：
易于對準和安裝。
通過光刻生產工藝實現光束質量轉換的極高精度。
全透射（無反射）、同軸系統。
無像差。
可輕松修改以產生不同的線長和線寬。
無內部焦點。
可用光譜范圍廣：從深紫外 (DUV) 到近紅外 (NIR)。

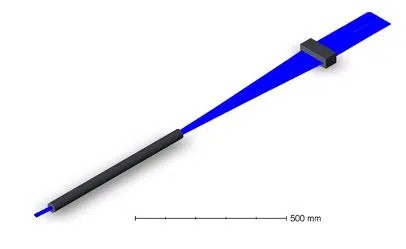

該解決方案包含兩個模塊：
第一個模塊是 M2 轉換模塊：用于光束質量轉換和細線光束整形。
第二個模塊：用于控制線長度并在窄軸方向聚焦。
LeanLine 應用領域：
激光剝離工藝 & 解鍵合 (Debonding)。
激光退火。
激光焊接。
薄膜太陽能電池生產。
直接激光干涉圖案化 (DLIP)。
OLED 顯示器。
LeanLine加工材料：
硅
玻璃上硅
聚合物
玻璃上氧化銦錫
典型規格
| 波長 | 343、355、532 nm |
| 尺寸 | 待定 |
| 系統效率 | > 75% |
| 樣品處能量密度 | 取決于輸入激光功率 |
| 系統總長 | 待定 |
| 輸入M2值 | 12 - 25 |
| 線長 | 按需定制 |

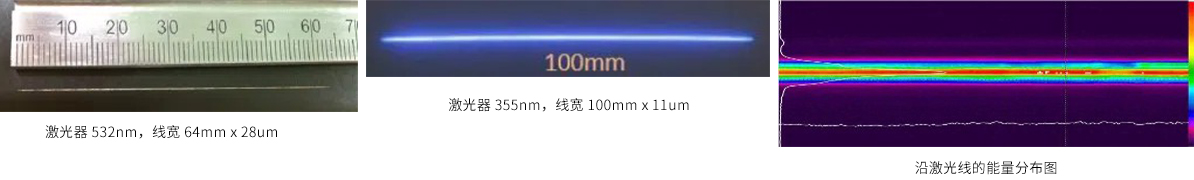

| 線寬(FWHM) | < 20 μm |
| 線條均勻性 | < 5% |
| 工作距離 | 125 mm |
