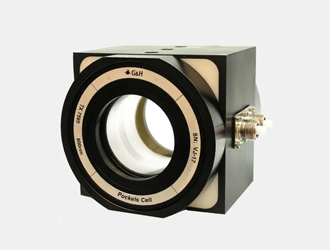

TX系列KD*P普克爾盒以其19.5–99mm超大通光孔徑和300–1300nm寬波段工作能力，成為高功率激光應用的理想選擇。具備亞微米級可調窗口與224 TPI精密調節螺絲，確保優異的光學平行度和超8000:1的電壓對比度。采用無環氧樹脂設計與50Ω傳輸線標準，支持高頻操作與低損耗傳輸。廣泛應用于激光核聚變、微光刻及超強超短激光系統的Q開關與光學隔離，全球部署數量超300臺，可靠性備受認可。
我們一站式供應各種類型的電光Q開關，普克爾盒，電光調Q開關，電光調制盒，Q開關，電光調制器，KDP電光Q開關，KDP普克爾盒，BBO電光Q開關，BBO普克爾盒，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
TX系列KD*P普克爾盒在300–1300nm 波長范圍內工作，具有19.5–99mm 的大有效孔徑，重復頻率高達1kHz。在1064nm處提供大于8000:1的電壓對比度。還配有亞微米級的軸向可調窗口，用于調節窗口/晶體間距，同時配有224 TPI精密調節螺絲可用于再次調節窗口平行度和弧度。
TX系列KD*P普克爾盒是目前市面上最先進的應用于高功率的大口徑光學隔離器。我們作為業界的先驅研發的激光誘導核聚變和亞微米微光刻技術的普克爾盒現有大約300臺在全球范圍內使用,所售數量是其他制造商所售總和的兩倍多。我們利用最先進的技術特別修改了圓柱形環形電極幾何結構，用來實現光均勻的傳輸達到最佳的消光比和最短的光路。我們在TX系列普克爾盒上安裝優質的50Ω GHV系列電氣插座，因?yàn)槠漕~定值為20kVDC和1GHz（需與RG-8 A/U或RG-213/U同軸電纜一起使用）。
主要特點
亞微米級軸向可調窗口，用于調節窗口/晶體間距
224TPI精密調節螺絲，用于調節窗口平行度和弧度
雙循環口
易于檢查和清潔的水晶鏡面
50Ω傳動線標準配置。
精密加工不含環氧樹脂
可提供各種孔徑尺寸
主要優勢
擴束可降低光強
應用
超短超強激光器的Q開關和光隔離器
高功率可見光和近紅外激光器的光隔離和低頻調制
| 型號 | TX2042 | TX2650 | TX3460 | TX5065 | TX7595 | TX100D |
| 通光孔徑 | 19.5mm | 25.5mm | 33.5mm | 49.5mm | 73.5mm | 99.0mm |
| 晶體氘化 | 95% | 95% | 95% | 95% | 95% | 95% |
| 單程插入損耗@1064nm | 3.5% | 4% | 5% | 5% | 6.5% | 7% |
| 本征對比(ICR)@1064nm | >2000:1 | >2000:1 | >2000:1 | >2000:1 | ||
| 電壓對比 (VCR)@1064 交叉偏振器 平行偏振器 | 8000:1 3000:1 | 8000:1 2500:1 | 6000:1 1500:1 | 3000:1 500:1 | 800:1 300:1 | 200:1 100:1 |
| 單程波前畸變@1064nm | <λ/20 | <λ/20 | <λ/20 | <λ/20 | <λ/20 | <λ/20 |
| 最大殘余雙折射（通常小于孔徑的1%） | <10nm | <12nm | <18nm | <20nm | <40nm | <80nm |
| 直流半波電壓@1064nm | 6.4kV | 6.4kV | 6.7kV | 6.9kV | 7.3kV | 7.7kV |
| 電容 @ 1 kHz | 23pF | 27pF | 32pF | 56pF | 86pF | 115pF |
| 理論上10-90%上升時間(50Ω電線） | 1ns | ＜2ns | 2ns | 3ns | 5ns | 7ns |
| 尺寸（LxHxW）* | 85x80x85mm | 97x87x92mm | 102x95x103mm | 115x111x119mm | 151x136x144mm | 157x161x169mm |
| 重量 | 1.1kg | 1.4kg | 1.9kg | 2.7kg | 5.4kg | 7.5kg |

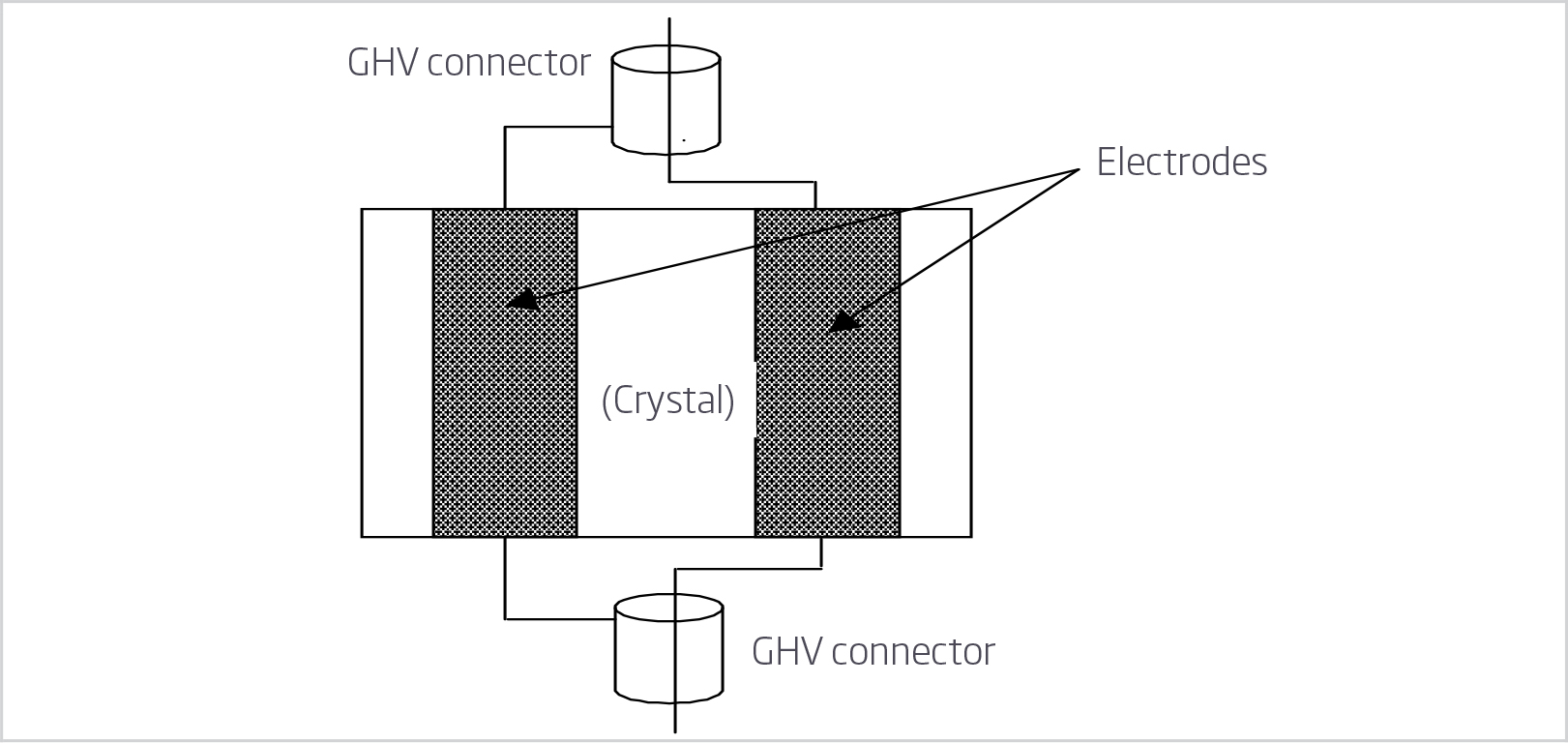

L=沿光軸方向的外殼長度；W=電氣端子之間的寬度；H=高度?？商峁┠承┨囟ǔ叽绲?9%氘化 KD*P和UV級KDP。點擊此處查看TX系列50Ω傳輸模式接線信息
