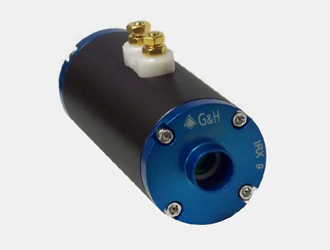

IRX系列CdTe普克爾盒基于高電光系數晶體，在7.0–12μm波段尤其適用于CO?激光器，提供＞500:1電壓對比度和＞98%透光率，支持高達100kHz重復頻率。其專利密封結構與水冷設計有效防潮、提升功率耐受性與使用壽命，可選3–10mm孔徑及布儒斯特角或鍍膜端面。廣泛用于二氧化碳激光調Q、紅外脈沖選擇等工業與科研領域，具備高可靠性及定制靈活性。
我們一站式供應各種類型的，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
IRX系列CdTe普克爾盒在7.0–12μm波長范圍內工作，有效孔徑為3–10mm，重復頻率高達100kHz，在10.6μm處提供＞500:1的電壓對比度。IRX系列具有專利設計，可將CdTe晶體與外部環境隔離，從而延長使用壽命，并提供水冷設計以提高平均功率處理能力。由于碲化鎘具有電光系數高和不易吸水的特性，它作為Q開關主要用于3－12um波段，特別是二氧化碳激光器中。根據客戶要求，可以切成布儒斯特角端面，也可以根據客戶指定的激光波長鍍膜。
主要特點
高電光效應的CdTe晶體
可提供3-10 mm氬涂層或布魯斯特切割晶體的孔徑
環境隔離EO晶體
可提供定制版本
可提供主動冷卻（申請專利中）
3μm-12μm到100 kHz
環境控制和大功率水冷選項（申請專利中）
防潮材料
低光吸收
主要優勢
高對比度
寬光譜范圍
應用
二氧化碳激光調Q
紅外脈沖選擇器
| 型號 | IRX3 | IRX4 | IRX5 | IRX7 | IRX9 |
| 通光孔徑 | 3mm | 4mm | 5mm | 7mm | 9mm |
| 光通過率 | >98%@10.6μm | >98%@10.6μm | >98%@10.6μm | >98%@10.6μm | >98%@10.6μm |
| 本征對比(ICR)@10.6μm | >500:1 | >500:1 | >500:1 | >500:1 | >500:1 |
| 電壓對比(VCR)@10.6μm | >500:1 | >500:1 | >500:1 | >500:1 | >500:1 |
| 單程波前畸變@10.6μm | <λ/4 | <λ/4 | <λ/4 | <λ/4 | <λ/4 |
| 電容(DC) | 6pF | 6pF | 6pF | 6pF | 6pF |
| 直流1/4波電壓(±6%)@10.6μm | ~4kV | ~5kV | ~6kV | ~7kV | ~9kV |
| 理論上10-90%上升時間(50Ω電線） | ~0.3ns | ~0.3ns | ~0.3ns | ~0.3ns | ~0.3ns |
| 1s占空比 | <10% | <10% | <10% | <10% | <10% |
| 激光損傷閾值 | 2.3J/cm2，直徑1mm，2.94μm，2Hz，100ns | ||||
| 光譜操作范圍 | 必須在5-12μm范圍內指定波長或波段 | ||||

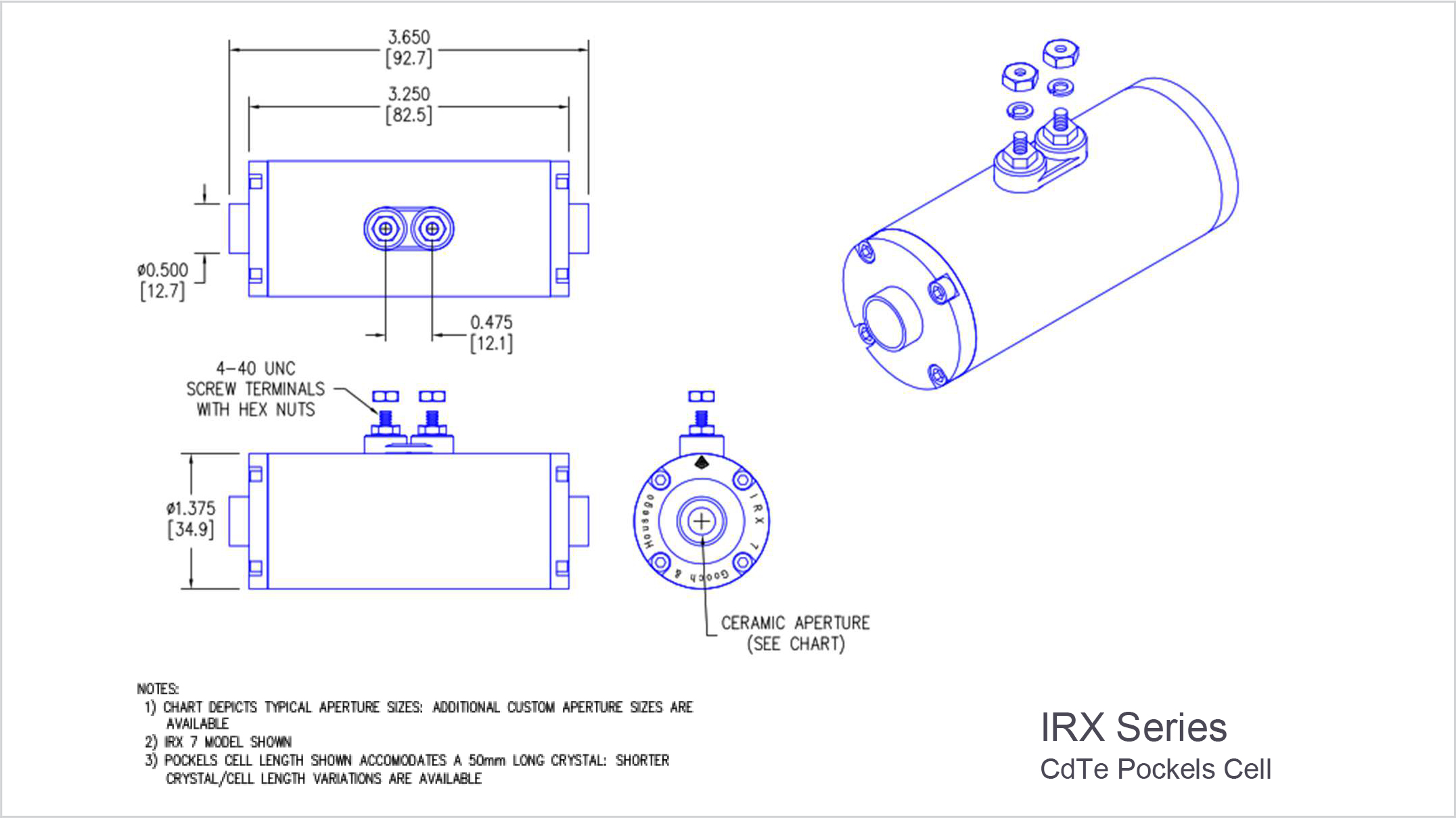

| 外形尺寸 | 直徑34.9mm, 長度92.7mm | ||||
可按客戶要求定制孔徑。建議在1/10的流量下運行，以延長使用壽命。LIDT將隨波長和光束參數變化。
