該系列裸片非球面鏡專為 1064nm 激光波長設計，提供 20mm 至 400mm 的焦距范圍，覆蓋短焦至高焦應用需求。鏡片通光孔徑主要分為 25.0mm、30.0mm、38.1mm 及 52.0mm 四檔，其中短焦距鏡片（如20mm）具備緊湊設計（中心厚度13.2mm），而長焦距鏡片（如400mm）則更輕?。ㄖ行暮穸葍H8.0mm）。工作距離與焦距呈強正相關：從20mm焦距的13.3mm工作距離，到400mm焦距的395.2mm，滿足不同空間布局要求。所有型號均以高精度非球面設計優化像差，適用于激光加工、光束整形等需小體積、高性能光學元件的領域。
我們一站式供應各種類型的非球面透鏡，聚焦透鏡，消色差透鏡，離子透鏡，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
非球面透鏡在光學系統中的應用日益普及。非球面透鏡只需一個透鏡即可實現與多透鏡系統相同的功能。尤其值得一提的是，其高透射率和大孔徑使其在高功率激光器和光纖激光器應用中優于多透鏡系統。高端系列的非球面偏差小于 0.05 μm RMS。
產品優勢
有效降低球差、重量更輕、提高透過率、無重影
適用波長范圍：1030–1090 nm
焦距范圍：f = 20–400 mm
鏡片外徑規格：25 mm、30 mm、38.1 mm、52 mm
適用于短脈沖激光應用
高純度熔融石英材料與低吸收鍍膜的結合，可顯著降低熱致焦距漂移及工作距離變化，從而提升系統在高功率工況下的穩定性。非球面透鏡的另一重要應用是光束整形，可對光強分布或相位進行調控。典型應用為將高斯光斑轉換為平頂光。在材料加工中，該光束形式具備以下優勢：材料去除更加均勻、加工邊界更加陡峭清晰，同時熱影響區更小，從而提升加工質量。
依托 Sill Optics 的磁流變拋光（MRF）加工能力，可實現最大直徑達 200 mm 的非球面透鏡制造。通過干涉式波前檢測、接觸式及光學三維輪廓測量等檢測手段，可確保表面質量達到 0.15 μm PV（fWD）及 RMSi < 0.025 μm（具體取決于幾何結構）。此外，最大可測量矢高 z(r) 達 26 mm，可滿足大曲率、陡峭非球面的加工與檢測需求，同時支持特殊結構設計與定制化需求。

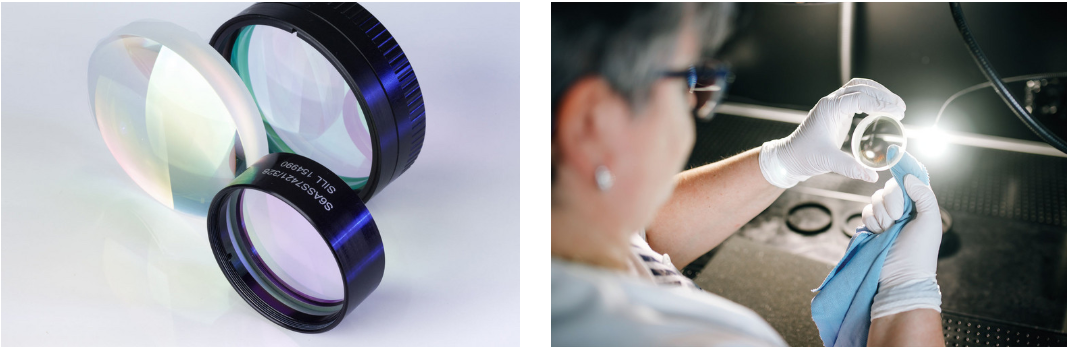

產品范圍涵蓋未裝配及已裝配的高精度熔融石英非球面透鏡，焦距范圍為 20 mm 至 400 mm，適用于激光聚焦與準直應用。
| 型號 | 焦距 [mm] | 通光孔徑[mm] | 中心厚度[mm] | 工作距離[mm] |
| 1064nm | ||||
| S1ADX0220-328 | 20 | 25.0 | 13.2 | 13.3 |
| S1ADX0230-328 | 30 | 30.0 | 16.0 | 20.9 |
| S1ADX0240-328 | 40 | 30.0 | 15.0 | 31.3 |
| S1ADX0250-328 | 50 | 30.0 | 13.7 | 42.1 |
| S1ADX0260-328 | 60 | 30.0 | 11.3 | 53.5 |
| S1ADX0370-328 | 72 | 38.1 | 11.0 | 63.6 |
| S1ADX0380-328 | 80 | 38.1 | 12.0 | 73.1 |
| S1ADX0310-328 | 100 | 38.1 | 11.0 | 93.7 |
| S1ADX0312-328 | 120 | 38.1 | 10.3 | 114.0 |
| S1ADX0316-328 | 150 | 30.0 | 9.6 | 144.4 |
| S1ADX0320-328 | 200 | 38.1 | 8.9 | 194.8 |
| S1ADX0325-328 | 250 | 38.1 | 8.9 | 245.2 |
| S1ADX0330-328 | 300 | 30.0 | 9.0 | 294.7 |
| S1ADX0540-328 | 400 | 52.0 | 8.0 | 395.2 |
