Sill 該鏡頭提供 F-Mount 與 M42×1 雙接口選項，光學性能完全一致。F-Mount版：46.5mm法蘭距適配傳統工業相機，維護便捷；M42×1版：12mm法蘭距滿足高密度集成需求。全系支持 0.31x/0.45x倍率，工作距離 180-284mm，遠心誤差 ≤0.014°，覆蓋 400-900nm 寬光譜（含NIR）?；?0.43%-0.67%，是汽車零件、電子連接器、光伏檢測的理想選擇。
我們一站式供應各種類型的遠心鏡頭，成像鏡頭，同心透鏡，消色差鏡頭，消色差遠心鏡頭，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
Sill Optics正在擴展其用于大型APS-C傳感器格式的鏡頭系列,新增三款消色差遠心鏡頭。 近年來,由于數據傳輸速率的提高,APSC格式傳感器已成為大尺寸傳感器的一個極具吸引力的替代品。由于像素尺寸低至2.5μm,這種格式的相機也可實現6000萬像素以上的分辨率,為高端成像應用打開了大門。
要在工業領域獲得出色的圖像質量,高質量的芯片和合適的高分辨率鏡頭必不可少。Sill Optics推出了適用于APS-C格式傳感器的全新遠心鏡頭系列。對于最大傳感器對角線為32.6mm的單色相機,該鏡頭的全分辨率可達2.74μm。對于最大對角線為28.9mm的傳感器,甚至可以完全解析2.5μm的像素尺寸。
該系列新鏡頭的放大系數在0.2和0.45之間,可用于線掃描相機和區域掃描傳感器。由于采用了消色差設計,它們不僅可用于單色范圍(R、G、B),還可與彩色相機結合使用。對于帶拜爾濾光片的傳感器,可以使用2.74μm或2.5um的全分辨率。另一個特點是在近紅外范圍(850-950nm)內具有高透光率,因此只需稍稍調整工作距離即可獲得高分辨率的近紅外圖像。 現有的兩款放大倍率為0.7倍和1.0倍的設計使該系列更加完善。我們很樂意根據客戶的具體要求,開發出具有不同圖像比例的特殊產品。 在連接相機時,您可以選擇法蘭焦距為12mm的M42x1或F卡口連接(尼康卡口)作為標準配置。與我們所有的高品質鏡頭一樣,該系列鏡頭也具有手動調節光圈功能。

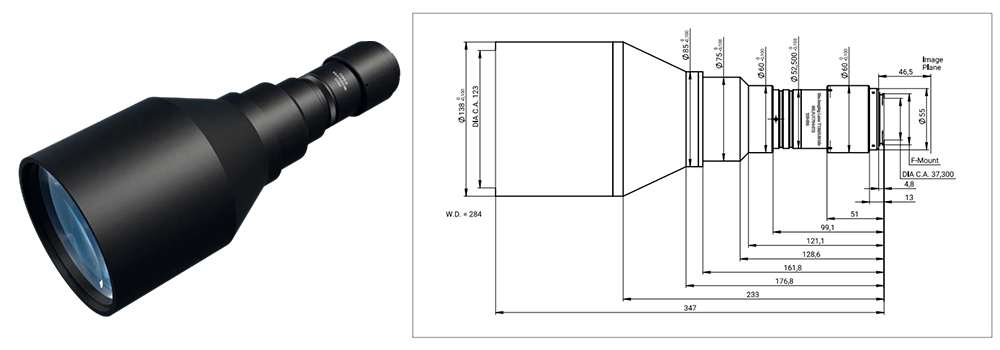

| 型號 | S5LPJ1794-FMO | S5LPJ1794-M42 | S5LPJ6194-FMO | S5LPJ6194-M42 |
| 接口類型 | F-Mount | M42×1 | F-Mount | M42×1 |
| 法蘭后截距 | 46.50 mm | 12.00 mm | 46.50 mm | 12.00 mm |
| 放大倍率 | 0.31x (±5%) | 0.31x (±5%) | 0.45x (±5%) | 0.45x (±5%) |
| 工作距離 | 284.00 mm | 284.00 mm | 180.00 mm | 180.00 mm |
| NIR工作距離 | 289.3 mm | 289.3 mm | 182.7 mm | 182.7 mm |
| 物方尺寸(1.5"芯片) | 61.9×46.5 mm | 61.9×46.5 mm | 42.7×32.0 mm | 42.7×32.0 mm |
| 最大視場 | 74.2×74.2 mm | 74.2×74.2 mm | 51.1×51.1 mm | 51.1×51.1 mm |
| 最大遠心誤差 | 0.007° | 0.007° | 0.014° | 0.014° |
| 孔徑 | 0.019 | 0.019 | 0.028 | 0.028 |
| 最大畸變 | 0.43% | 0.43% | 0.67% | 0.67% |
| 波長范圍 | 400-900 nm | 400-900 nm | 400-900 nm | 400-900 nm |
| 設計波長 | 450-700 nm | 450-700 nm | 450-700 nm | 450-700 nm |
| 可調光圈 | 手動 | 手動 | 手動 | 手動 |
詳情資料：S5LPJ1794-FMO，S5LPJ1794-M42，S5LPJ6194-FMO，S5LPJ6194-M42
