S4LFT1330-075 是專為光伏激光加工設計的F-Theta透鏡，優化于 355 nm 紫外波長。其 210×210 mm 超大掃描區域完美匹配210mm硅片尺寸，支持整面高效加工。熔融石英材質與 >97% 透射率保障高能量利用率， 1 J/cm2 損傷閾值滿足PERC/TOPCon電池鈍化層刻蝕需求。雖遠心誤差達 21.0°（對電池片精度足夠），但 260.5 mm 工作距離與 1.5 kg 輕量化設計便于產線集成，搭配蓋玻片 S4LPG4160-075 可穩定運行于光伏潔凈環境，適用于柵線刻蝕、缺陷修復及EL檢測。
我們一站式供應各種類型的場鏡，f-theta鏡頭，遠心鏡頭，掃描聚焦鏡，平場聚焦鏡，平場透鏡，變倍擴束鏡，可調擴束鏡，非球面透鏡，聚焦透鏡，消色差透鏡，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
能源轉型給我們帶來了全球性的挑戰。在這方面，光伏等可再生能源至關重要。 提高光伏效率的關鍵之一是改進太陽能電池的制造工藝。激光材料加工用于將單個電池焊接成模塊、摻雜選擇性發射器以及去除極薄的抗反射層和鈍化層。除了具有成本效益的快速生產外，該工藝還為該行業提供了更多優勢，例如高精度和可實現的幾微米線寬。F-Theta鏡頭S4LFT1330-075就是專為此類應用而開發的。
紫外線范圍內的激光尤其用于抗反射層和鈍化層的燒蝕。這些層可改善光學和電氣性能，從而提高太陽能電池的效率。紫外線范圍內的聚焦尺寸特別小，因此線寬也相應較窄。

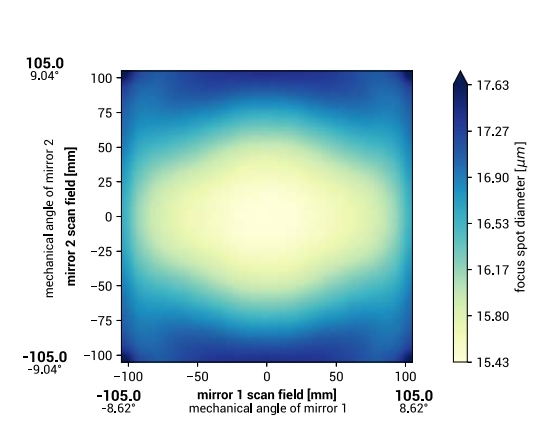

我們已成為光伏領域F-Theta鏡頭的領先供應商。雖然S4LFT1330-075適M12/G12尺寸的晶片，但也可以加工小至M2 的晶片。S4LFT1330-075鏡頭適用的波長范圍為343 nm-355nm，當使用14mm的自由孔徑時，在210 mmx210 mm的視場上可實現<18μm的光斑尺寸。該產品系列還包括其他具有類似規格的鏡頭，它們也適用于綠色(515nm-532nm)和紅外線(1030nm-1090nm)范圍內的其他波長。

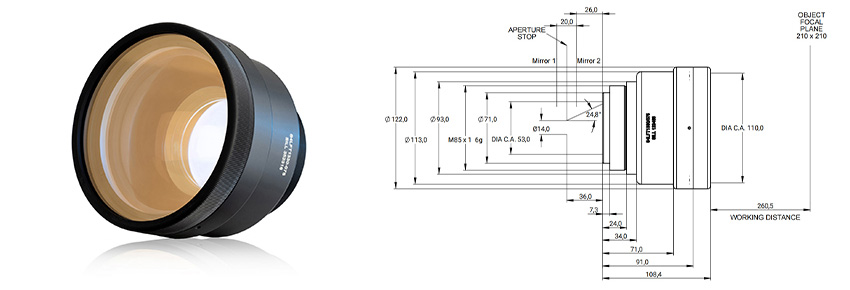

| 產品型號 | S4LFT1330-075 |
| 設計波長 | 355 nm |
| 有效焦距 | 329.3 mm |
| 工作距離 | 260.5 mm |
| 最大入射光束直徑 | ? 14.0 mm |
| 孔徑光闌距離 | 36.0 mm |
| 掃描區域 (雙反射鏡系統) | 210 × 210 mm |
| 反射鏡距鏡殼距離 (鏡2/鏡1) | 26.0 / 46.0 mm |
| 最大遠心誤差 | 21.0° |
| 總透射率 | > 97% |
| 透鏡材質 | 熔融石英 |
| 損傷閾值 (涂層) | 1.0 J/cm2 (1ns脈沖, 50Hz) |
| SP/USP 可用 | 是 |
| 重量 | 1.5 kg |
| 蓋玻片 | S4LPG4160-075 |
詳情資料：Sill f-theta掃描鏡頭
