電動擴束鏡是現代激光加工系統中的關鍵光學組件，其功能在于精確控制激光光束的直徑與發散角，以適應不同的加工需求。本文以S6EZM0940-574型電動擴束鏡為例，系統介紹其技術特點、光學性能、機械結構及控制系統，旨在為激光加工系統的集成與應用提供專業參考。

一、產品概述與技術原理

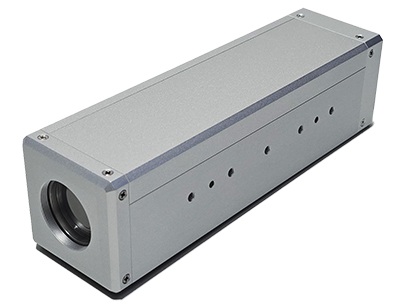

電動擴束鏡主要用于激光加工系統中對光束進行可控的放大或縮小，其核心原理在于通過調節光學系統中透鏡組之間的相對位置，改變光束的直徑與發散角，同時保持光束參數積（BPP）不變，從而確保光束質量在傳輸與聚焦過程中不受影響。S6EZM0940-574具備0.9至4倍的連續變倍范圍，適用于多種激光加工場景，包括微細加工、打標、切割及焊接等。

該設備采用電機驅動方式，實現了放大倍率與發散角的自動調節，顯著提升了系統的自動化程度與加工靈活性。用戶可在不同加工任務中快速切換焦距與光斑尺寸，無需手動調整光學路徑，有效提高了設備的利用效率與加工一致性。

二、光學系統設計

S6EZM0940-574的光學系統由4片光學元件構成，其中2片為可移動透鏡，負責實現變倍與調焦功能。所有光學元件均采用熔融石英（fused silica）材料制造，具有良好的熱穩定性與抗激光損傷閾值，適用于高平均功率或高能量密度的激光環境。

設備標準配置包括低吸收涂層，特別針對入射透鏡處的高功率密度進行了優化，有效降低了熱效應與光學損耗。其通光孔徑為輸入?12 mm，輸出?28 mm，支持355 nm波長的激光，適用于紫外激光加工系統。光學系統的激光誘導損傷閾值（LIDT）為0.3 J/cm2（1 ps脈沖寬度，100 Hz重復頻率），表明其具備較高的抗損傷能力。

在調節過程中，透鏡移動引起的指向穩定性誤差小于0.2 mrad，保證了加工過程中光束方向的穩定性。從最小到最大倍率及發散角的調節時間小于1秒，滿足了高速加工中對響應時間的要求。

三、機械與電子控制系統

電動擴束鏡的機械結構采用陽極氧化鋁材質外殼，具有良好的散熱性與機械強度。外形尺寸為53 × 53 × 185 mm，底部設有M4安裝孔，便于集成至各類激光加工平臺。

控制系統集成于設備內部，支持USB與RS232通信接口，可通過ASCII指令進行遠程控制。設備內置絕對編碼器，分別安裝于兩個運動透鏡上，可實現透鏡位置的精確反饋與控制，定位精度達±30 μm。控制系統具備反接保護與過流保護功能，輸入電壓為DC 12 V，適用于工業現場環境。

配套軟件提供了友好的操作界面，用戶可通過計算機直接設置放大倍率、發散角等參數，實現自動化流程中的無縫切換與精細調節。

四、性能參數與環境適應性

S6EZM0940-574在10至40攝氏度的環境溫度下可穩定工作，適用于多數工業激光加工環境。其緊湊的設計與高集成度使其易于集成到現有光學系統中，同時滿足高精度與高穩定性的要求。

該設備特別適用于需要頻繁調整光斑尺寸或加工焦深的場合，如多材料加工、三維曲面加工或精密打標等。其快速響應與高重復精度為自動化生產線提供了可靠的技術支持。

五、結論

S6EZM0940-574電動擴束鏡集成了先進的光學設計、精密的機械結構與智能的控制系統，提供了從0.9×至4×的連續變倍能力，適用于355 nm波長的紫外激光系統。其高指向穩定性、快速調節能力以及良好的抗損傷性能，使其成為高精度激光加工系統中不可或缺的關鍵部件。

隨著激光加工技術向更高精度、更高效率與更強柔性方向發展，電動擴束鏡將在自動化加工、智能制造等領域中發揮越來越重要的作用。該產品的推出，為激光系統集成商與終端用戶提供了可靠、高效的光學解決方案。
