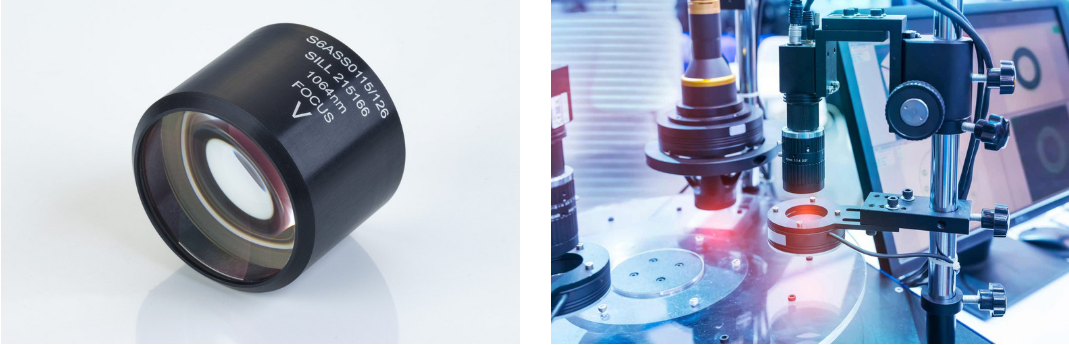

該組合球面透鏡系列專為紫外至綠光激光應用（266nm/355nm/532nm）設計，提供 24-200mm焦距范圍，具備波長定制化特性：同型號透鏡在不同波長下焦距存在差異（如S6ASS2020在532nm焦距為25mm，在266nm降至24mm）。短焦距透鏡（24-25mm） 采用緊湊設計（中心厚度13.5-17.0mm），通光孔徑25.0mm，焦點尺寸達微米級（1.4-2.4μm）；長焦距透鏡（100-200mm） 通光孔徑擴展至41-56mm，中心厚度控制優異（15-20mm），工作距離與焦距比值穩定在0.85以上。全系列支持高精度激光聚焦，適用于微加工、精密鉆孔等場景。
我們一站式供應各種類型的非球面透鏡，組合球面透鏡，聚焦透鏡，消色差透鏡，離子透鏡，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
采用多片透鏡（空氣間隔結構）的聚焦鏡，可在非掃描式激光光學系統中將單片透鏡的成像誤差降至最低，并提供高精度聚焦性能，同時需要區分單色系統與消色差系統。
單色系統僅針對特定波長進行像差校正，因此最適用于激光應用。尤其是在空氣間隔結構中采用熔融石英透鏡時，非常適合用于高功率激光的準直或聚焦。我們可提供采用熔融石英及光學玻璃材料的已裝調空氣間隔多片透鏡系統。
消色差系統則由不同玻璃材料及不同色散特性的透鏡組合構成，只有通過合理匹配，才能實現對色差（尤其是可見光波段）的有效校正。此類系統通常采用膠合結構。然而，膠合結構會降低系統的損傷閾值，因此其適用于平均功率低于200 W的激光應用。
| 型號 | 焦距[mm] | 焦點尺寸1/e2[μm] | 通光孔徑[mm] | 中心厚度[mm] | 工作距離[mm] |
| 532nm | |||||
| S6ASS2020-292 | 25 | 2.4 | 25.0 | 13.5 | 19.3 |
| S6ASS2060-292 | 62 | 3.0 | 40.0 | 32.0 | 47.9 |
| S6ASS5300-292 | 100 | 5.4 | 41.0 | 16.0 | 86.7 |
| S6ASS6151-292 | 150 | 7.2 | 56.0 | 20.0 | 135.0 |
| S6ASS6200-292 | 200 | 6.6 | 54.0 | 15.0 | 188.5 |
| 355nm | |||||
| S6ASS2020-075 | 25 | 1.6 | 25.0 | 17.0 | 17.9 |
| S6ASS2060-075 | 60 | 2.8 | 40.0 | 30.0 | 46.5 |
| S6ASS5120-075 | 114 | 5.6 | 48.0 | 20.0 | 104.4 |
| 266nm | |||||
| S6ASS2020-199 | 24 | 1.4 | 25.0 | 17.0 | 17.1 |
| S6ASS2060-199 | 57 | 2.2 | 40.0 | 30.0 | 43.9 |
| S6ASS5120-199 | 109 | 4.6 | 48.0 | 20.0 | 99.1 |
