excelliSCAN系列是高精度二維激光掃描振鏡的巔峰之作，專為最嚴苛的工業應用而設計。它集成了革命性的SCANahead控制技術，徹底消除了跟蹤誤差，并能充分利用振鏡動態性能，實現極高的加工速度和吞吐量。其配備的dynAXIS?e數字編碼器振鏡確保了無與倫比的定位精度和長期穩定性。結合IP66防護等級、創新的熱管理設計和強大的RTC6控制器，excelliSCAN為微加工、增材制造和精密激光切割提供了卓越的生產效率、過程可靠性及頂尖的加工質量，是提升高端激光設備性能的核心部件。
我們一站式供應各種類型的高精度掃描振鏡，激光掃描系統，SCANahead控制，振鏡系統，激光掃描振鏡，振鏡打標頭，激光打標鏡頭，打標掃描頭，激光振鏡掃描頭，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
excelliSCAN掃描振鏡為要求最嚴苛的激光掃描應用設立了新標準。這些高性能二維掃描系統可在工作平面內實現高度動態和精確的激光束定位。
主要特性
創新的外殼設計，改進的熱管理，更高的密封性（IP66）和堅固性
SCANahead控制：充分利用掃描器動態性能，實現更高吞吐量和精度
支持SCANmotionControl
憑借其高端設計，excelliSCAN在動態性能和精度方面實現了前所未有的性能水平，從而顯著提高了生產效率和工藝精度。
典型應用
微加工
增材制造（3D打?。?/p>
激光切割
SCANahead 控制
excelliSCAN系統配備SCANahead控制，具有以下優勢：
充分利用振鏡動態性能，提高吞吐量
即使在高速度下也無跟蹤誤差
快速標記圓圈，無縮頸效應
dynAXIS?e 振鏡掃描器
excelliSCAN基于最新一代振鏡掃描器技術，即使對于要求嚴苛的掃描任務也能實現出色的輪廓保真度：
采用20位編碼器技術的數字振鏡掃描器，實現最高定位精度和長期穩定性
最佳線性度和最低位噪確保最高定位精度
創新的外殼設計
除了現代設計之外，excelliSCAN的機械概念還具有以下特點：
堅固且密封的外殼結構（IP66）
改進的熱管理，實現最佳長期穩定性
光學部件與電子部件分離
高效的振鏡掃描器和電子部件水冷，確保最高穩定性
鏡片風冷支持使用高功率激光器
系統集成
excelliSCAN可輕松集成到機器概念中：
緊湊結構，在光束入射側和出射側均有安裝孔
通用調參和自動設置的掃描器與激光器延時，實現快速調試
電氣連接口的位置可在光束入射側或出射側對面靈活更改

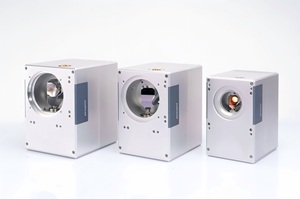

型號變體
excelliSCAN提供三種光闌孔徑：
14 毫米
20 毫米
30 毫米
20毫米和30毫米型號標配聯鎖保護功能。鏡片和振鏡支架的溫度傳感器可選配。
通過 RTC6 控制
excelliSCAN掃描頭由功能強大的RTC6控制板控制，其特點如下：
強大的DSP、FPGA和擴展內存
新的點距控制（SDC）功能，即使在使用按需脈沖激光器時，也能在加速和減速階段進行精確的激光加工
SCANmotionControl – 創新的軌跡規劃軟件
為激光過程控制提供更多自由度
SCANmotionControl可輕松控制激光器和掃描系統：
您指定加工圖案和工藝參數 – SCANmotionControl完成其余工作！
該軟件會根據掃描系統的物理限制，為您期望的加工結果計算最佳軌跡。
您可定義可接受的圓角弧度，并設置加工速度和最大激光功率的限制。
SCANmotionControl確保以最短的激光關閉時間獲得最佳結果。
有關SCANmotionControl的更多信息：
您的獲益：
簡單的作業規劃和模擬：
‘所見即所得’
通過優化使用掃描器動態性能和激光功率，實現最短的加工時間
通過軌跡規劃實現最高精度和精確的激光控制

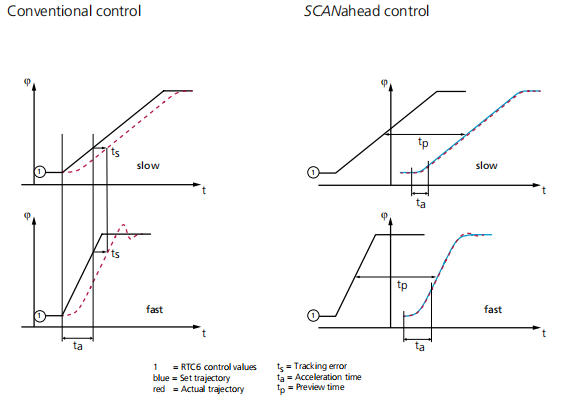

SCANahead 工作原理
采用SCANahead控制時，excelliSCAN始終使用振鏡的最大加速度（即在最短加速時間 tg 內）達到設定的掃描速度。與使用基于恒定跟蹤誤差 ts 的傳統控制算法（其加速時間恒定，與目標速度無關）的掃描器相比，excelliSCAN需要相應生成的控制值。
具有SCANahead功能的RTC6會生成帶有自動確定延時的excelliSCAN控制值。將目標路徑的加速度限制在掃描頭中掃描軸的最大加速度（藍線）可確保振鏡的動態潛力得到充分利用。計算是實時進行的 – 因此運動的執行會相應偏移預覽時間 tp。
應用優勢
由于加速階段顯著縮短，提高了生產率
在工藝參數不變的情況下，縮短了加工時間
采用數字編碼技術，實現高精度輪廓還原與長期穩定運行——即使應對高難度掃描任務亦游刃有余
通用調諧功能配合自動延時可設，盡享極致簡易操作體驗
SCANahead控制與傳統控制對比
| 項目 | 傳統控制 | SCANahead控制 |
| 動態性能 | 加速時間 tb 恒定 振鏡掃描器的動態潛力并非始終得到有效利用 | 掃描軸加速度始終保持最大 振鏡動態性能得到充分利用 |
| 跟蹤誤差 [tb] | 有限的、恒定的跟蹤誤差 限制了高速下像場校正的精度 | 無跟蹤誤差 tb = 0b 即使高速下也能精確進行像場校正 |
| 調參 | 通常針對單一應用進行優化 需要幾種不同的調參，僅在數字掃描系統中可能 | 只需一次調參。在所有應用中均獲得最佳性能 使用恒定的預覽時間 tb 來確定可導航軌跡 |
| 延時的使用 | 必須手動確定和設置延時 用戶需要優化延時設置 | 通過RTC6的自動延時功能設置 |
典型規格
| 型號 | excelliSCAN 14 | excelliSCAN 20 | excelliSCAN 30 |
| 孔徑 [mm] | 14 | 20 | 30 |
| 調參 | 通用 | 通用 | 通用 |
| 跟蹤誤差 [ms] | 0 | 0 | 0 |
| 定位，跳轉&射擊 [m/s] | < 30 | < 16 | < 11.2 |
| 線掃描/光柵掃描 [m/s] | < 30 | < 16 | < 11.2 |
| 典型矢量標記 [m/s] | < 4 | < 2.5 | < 2 |
| 良好書寫質量 [cps] | 1000 | 690 | 590 |
| 高書寫質量 [cps] | 850 | 560 | 460 |
| 1 mm 跳轉寬度 [ms] | 0.28 | 0.40 | 0.44 |
| 10 mm 跳轉寬度 [ms] | 0.88 | 1.25 | 1.43 |
| 100 mm 跳轉寬度 [ms] | 3.75 | 6.88 | 9.47 |
| 加速度[m/s2] (1) | 51 200 (2) | 25 600 (3) | 20 800 (4) |
| 典型掃描角 [rad] | ±0.35 | ±0.35 | ±0.37 |
| 增益誤差 [mrad] | < 5 | < 5 | < 5 |
| 零位偏移 [mrad] | < 5 | < 5 | < 5 |
| 電源要求 | 30 V DC, 最大 3 A | 48 V DC, 最大 5 A | 48 V DC, 最大 5 A |
| 接口 | S12-100 | S12-100 | S12-100 |
| 保護功能 | - | 聯鎖安全電路 | 聯鎖安全電路 |
| IP 代碼 | IP 66 | IP 66 | IP 66 |
| 工作溫度[°C] | 25 ± 10 | 25 ± 10 | 25 ± 10 |
| 重量[kg] | 約 7 | 約 10 | 約 10 |
精度與穩定性
| 型號 | excelliSCAN 14 | excelliSCAN 20 | excelliSCAN 30 |
| 重復性 (RMS) [μrad] | < 0.4 | < 0.4 | < 0.4 |
| 定位分辨率 [位] (6) | 20 | 20 | 20 |
| 非線性度 [mrad] (7) | < 0.5 | < 0.5 | < 0.5 |
| 8小時漂移 (預熱30分鐘后) | |||
| 偏移 [μrad] | < 20 | < 20 | < 20 |
| 增益 [ppm] | < 20 | < 20 | < 20 |
| 24小時漂移 (預熱3小時后) | |||
| 偏移 [μrad] | < 20 | < 20 | < 25 |
| 增益 [ppm] | < 25 | < 20 | < 25 |
| 溫度漂移 | |||
| 偏移 [μrad/K] | < 10 | < 10 | < 10 |
| 增益 [ppm/K] | < 5 | < 5 | < 5 |
詳情資料：掃描振鏡 excelliSCAN
