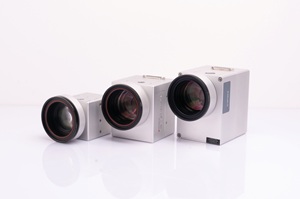

SCANcube系列是高動態性能掃描振鏡的卓越代表，以其堅固密封的緊湊型設計著稱。該系列提供7mm至14mm多種光孔徑及模擬/數字接口選擇，完美適配從激光打標、微結構加工到半導體材料處理乃至增材制造（3D打印）等廣泛工業應用。其卓越的動態性能確保了高速打標與精準定位，同時可選的實際位置與溫度回讀功能為閉環控制與過程監控提供了強大支持。SCANcube是實現高效率、高精度激光加工的可靠核心部件，性價比出眾。
我們一站式供應各種類型的高精度掃描振鏡，激光掃描系統，SCANahead控制，振鏡系統，激光掃描振鏡，振鏡打標頭，激光打標鏡頭，打標掃描頭，激光振鏡掃描頭，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
SCANcube系列將堅固緊湊的設計與誘人的價格性能比相結合。它是標準和嚴苛激光應用的最佳選擇。
主要特點
緊湊輕量設計
堅固、密封外殼
高動態性能
多種鏡片鍍膜選擇
可選：實際位置、溫度和狀態值的回讀功能
我們多功能掃描頭系列的最新一代現在也可提供回讀功能。
典型應用
打標任務
半導體行業材料加工
微結構加工
飛行加工
增材制造（3D打?。?/p>
| 型號 | SCANcube | SCANcube III | SCANcube IV |
| 孔徑 | 7 mm, 10 mm | 10 mm, 14 mm | 10 mm, 14 mm |
| 接口 | 模擬, 數字 | 模擬, 數字 | 數字 |
| 控制 | 模擬 | 模擬 | 數字 |
| 振鏡 | dynAXIS | dynAXIS 3 | dynAXIS 3 |
| 調諧 | Fast-Vector | Fast-Vector | Fast-Vector Sharp-Edge Line Scan |
| 回讀功能 | 否 | 否 | 是 |
典型規格
| 型號 | SCANcube 7 | SCANcube 10 | SCANcube III 10mm | SCANcube IV 10mm | SCANcube III 14mm | SCANcube IV 14mm |
| 孔徑 [mm] | 7 | 10 | 10 | 10 | 14 | 14 |
| 跟蹤誤差 [ms | 0.14 | 0.16 | 0.12 | 0.12 | 0.15 | 0.15 |
| 打標速度 [m/s] | 2.5 | 2.0 | 3.0 | 3.0 | 2.0 | 2.5 |
| 定位速度 [m/s] | 15.0 | 10.0 | 16.0 | 20.8 | 14.0 | 14.4 |
| 良好書寫質量 [cps] | 900 | 640 | 925 | 950 | 740 | 750 |
| 高書寫質量 [cps] | 600 | 400 | 500 | 700 | 500 | 540 |
| 階躍響應時間滿量程1% [ms] | 0.25 | 0.4 | 0.3 | 0.3 | 0.35 | 0.35 |
| 階躍響應時間滿量程10% [ms] | 0.7 | 1.2 | 0.8 | 0.8 | 0.9 | 1.2 |
精度與穩定性
| 型號 | SCANcube 7/10 | SCANcube III | SCANcube IV |
| 重復性 (RMS) | < 2 | < 2 | < 2 |
| 定位分辨率 [位] | 16 | 16 | 16 |
| 非線性度 | < 3.5 mrad | < 0.9 mrad | < 0.7 mrad |
| 溫度漂移偏置 [μrad/K] | < 30 | < 25 | < 20 |
| 溫度漂移增益 [ppm/K] | < 80 | < 25 | < 20 |
| 8小時漂移 (預熱30分鐘后) | < 0.3 mrad | ||
| 8小時漂移偏置 [μrad] | < 100 | < 50 | |
| 8小時漂移增益 [ppm] | < 100 | < 50 |
通用規格
| 型號 | SCANcube/SCANcube III | SCANcube IV |
| 典型掃描角度 [rad] | ± 0.35 | ± 0.35 |
| 增益誤差 | < 5 | < 5 |
| 零位偏移 | < 5 | < 5 |
| 電源要求 | ± 15 V DC, 最大各 3 A | 24 V DC, 30 V DC, 最大各 3 A |
| 數字版本 | SL2-100 或 XY2-100 | SL2-100 或 XY2-100 |
| 模擬版本 | ± 4.8 V | - |
| IP 防護等級 | IP 50, IP 66 | IP 50, IP 66 |
| 工作溫度 [°C] | 25 ± 10 | 25 ± 10 |
詳情資料：掃描振鏡 SCANcube
