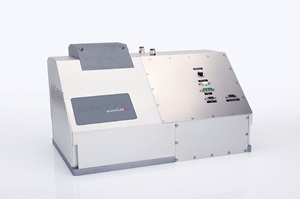

powerSCAN II 是一款定義行業標準的高功率激光掃描系統，專為多千瓦級CO?激光器的精密切割與焊接應用而設計。它集卓越性能與靈活應用于一身，憑借50mm或70mm大孔徑鏡組，能實現小至165微米的超細光斑，并支持電機驅動的視場尺寸無級調節。集成高動態Z軸，輕松應對三維工件加工。其輕量化鏡片與數字伺服控制確保了極高的動態性能與長期穩定性，大幅降低漂移。無論是汽車制造、紡織加工還是包裝行業，powerSCAN II 都能提供高效、精準且可靠的解決方案，是工業級高功率激光加工的終極選擇。
我們一站式供應各種類型的高精度掃描振鏡，激光掃描系統，振鏡系統，激光掃描振鏡，振鏡打標頭，激光打標鏡頭，打標掃描頭，激光振鏡掃描頭，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
powerSCAN II掃描系統能在毫秒級時間內將數千瓦的多重激光束精確引導至工件表面。
50毫米和70毫米的可選孔徑即便在遠工作距離與大視場條件下，仍能實現微小光斑尺寸與超高功率密度。
集成式冷卻系統確保各組件在苛刻環境下仍能穩定運行，并保持卓越的長期穩定性。
該緊湊型系統配備全數字化控制器，完美傳承iDRIVE技術優勢：具備高度靈活性、極佳動態性能、可實時讀取實際位置與其他狀態參數等特性。
通過集成第三軸，激光束可在加工區域內實現動態調焦，從而完成三維工件的快速精密加工。附加步進電機支持根據需求在大范圍內靈活調節視場尺寸。
內置互鎖裝置可輕松接入安全電路系統，保障設備集成安全性。
特點
適用于多千瓦級 CO? 激光器
光斑尺寸小至 165 μm
憑借集成式 Z 軸實現 3D 加工
創新點
電機驅動、連續可調的靈活視場尺寸
輕量化鏡片，實現最高動態性能
降低的漂移
數字伺服電子系統
針對特定應用的調諧功能
獨立于軟件的互鎖 (Interlock) 信號
工業適用外殼，光束出口處可選配保護窗
更緊湊的設計：占地面積減少約 33%
50 mm 或 70 mm 的大鏡片孔徑和高動態 Z 軸使 powerSCAN II 系統能夠?qū)⒓す馐劢沟椒浅Ｐ〉墓獍呱?，即使結合大視場尺寸也不例外。附加的步進電機可以在廣泛范圍內實現任何所需的視場尺寸。
典型應用
紙張、紙板、薄膜切割
紡織品、木材、皮革打標
金屬部件焊接
纖維復合材料切割
適用行業
包裝和印刷行業
紡織品加工
汽車行業
光學規格
| 型號 | 50i | 50i | 50i | 50i | 70i | 70i | 70i |
| 視場尺寸 [mm2] | 250 x 250 | 300 x 300 | 800 x 800 | 1200 x 1200 | 500 x 500 | 1000 x 1000 | 1500 x 1500 |
| 自由工作距離 | 252 mm | 317 mm | 1007 mm | 1557 mm | 570 mm | 1260 mm | 1945 mm |
| 焦點直徑 | 165 μm | 195 μm | 455 μm | 665 μm | 240 μm | 434 μm | 625 μm |
| 平均焦點直徑 | 175 μm | 200 μm | 480 μm | 700 μm | 252 μm | 457 μm | 660 μm |
| 瑞利長度 | 1.5 mm | 2.1 mm | 11.5 mm | 24.4 mm | 3.7 mm | 11.5 mm | 23.5 mm |
| 典型加工速度 | 6 m/s | 7 m/s | 21 m/s | 31 m/s | 17 m/s | 36 m/s | 54 m/s |
通用規格
| 項目 | 規格 |
| 波長 | 10.6 μm 或 9.4 μm |
| 最大激光功率 (連續) | 2.5 kW |
| 入射孔徑 | 16 mm |
| 電源要求 | (48 ± 2) V DC, 最大 20 A |
| 接口 | SL2-100 |
| 水冷要求 | 3 升/分鐘, 壓力 < 4.5 bar |
| 氣冷要求 | 20 升/分鐘, 壓差 ?p < 2 bar |
| 工作溫度 | 25 °C ± 10 °C |
| 重量 | 50i 型: 約 35 kg 70i 型: 約 37 kg |
| 重復性 (RMS) | < 4 μrad |
| 定位分辨率 | XY: 18 位 Z: 16 位 |
| 溫度漂移 | < 15 ppm/K |
| 8小時漂移偏移 | < 50 μrad |
| 8小時漂移增益 | < 50 ppm |
| 典型掃描角度 | ±0.35 rad |
| 增益誤差 | < 5 mrad |
| 零點偏移 | < 5 mrad |
動態性能
| 型號 | 50i | 70i |
| 跟蹤誤差 | 0.45 ms | 1.2 ms |
| 階躍響應時間滿量程的 1% | 1.0 ms | 3.5 ms |
| 階躍響應時間滿量程的 10% | 4.5 ms | 6.5 ms |
