在工業相機與機器視覺系統中，鏡頭與相機的連接絕非簡單的“擰緊螺絲”。C接口（C-mount）與CS接口（CS-mount）&nbs;作為兩種最主流的工業標準，因5 mm的微小差異，直接影響著成像質量與設備兼容性。本文將揭開這兩種接口的核心差異與使用法則。

接口定義：同源螺紋，不同法蘭距

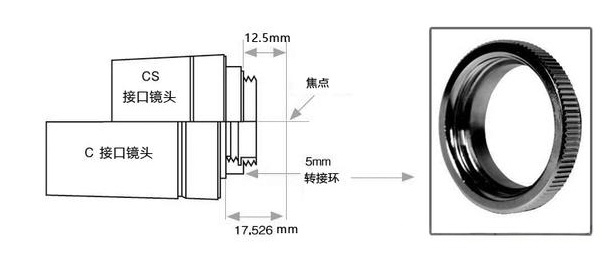

C口與CS口的螺紋規格完全一致：均為1英寸-32UN英制螺紋（直徑25.4mm，螺距0.794mm）。但兩者的關鍵差異在于法蘭距（Flange Focal Distance）——即鏡頭安裝基準面到相機傳感器焦平面的距離：

• C接口：法蘭距 = 17.526mm

• CS接口：法蘭距 = 12.5mm

當CS相機需使用C口鏡頭時，可通過C/CS&nbs;轉接環（厚度5 mm）彌補法蘭距差：

• 轉接環安裝在CS相機接口上；

• 將C口鏡頭擰入轉接環；

• 等效法蘭距變?yōu)?12.5mm + 5mm = 17.5mm，符合C鏡頭要求。

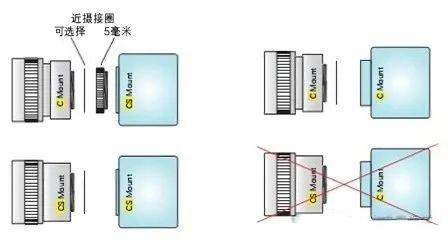

具體的兼容性規則

• C鏡頭 + C相機：直接匹配，成像清晰

• CS鏡頭 + CS相機：直接匹配，成像清晰

• C鏡頭 + CS相機：需加裝5 mm轉接環才能清晰成像

• CS鏡頭 + C相機：無法兼容（像面距離過遠，無法聚焦）

常見誤區與選型指南

1.常見誤區:

• “螺紋相同就能用” →&nbs;錯！忽略法蘭距必導致離焦；

• “CS鏡頭可通過墊片轉接C相機” →&nbs;不可行！法蘭距超出物理可調范圍；

• “模糊時調焦環可補救” →&nbs;僅當物距誤差微小時有效，法蘭距錯誤無法靠調焦修正。

2. 選型三大鐵律

• 接口一致性：優先選擇鏡頭與相機接口完全匹配的組合；

• 像面尺寸：鏡頭支持像面尺寸≥相機傳感器尺寸（避免暗角）；

• 工作距離：CS口適合短工作距離（如顯微成像），C口適配范圍更廣。

結語：

在工業視覺領域，吃透法蘭距、掌握轉接環技巧，方能避免“失之毫厘，謬以千里”的成像誤差。
