fiberSYS是一款專為1kW級激光器設計的創新型模塊化3D掃描系統。其集成了低漂移XY振鏡與高速Z軸，采用緊湊密封結構并支持直接光纖連接，安裝便捷。系統核心優勢在于其SCANahead控制技術，能極大提升掃描速度與加工效率，特別適用于增材制造中的雙向填充。其窄身設計允許多振鏡頭緊密排列，實現最大像場重疊，從而通過并行處理大幅提升設備生產率。同時，fiberSYS提供完善的同軸過程監控接口與狀態監測功能（iDRIVE），確保加工過程穩定可靠，是電動交通、精密焊接和3D制造領域的理想解決方案。
我們一站式供應各種類型的3D激光掃描系統，高精度掃描振鏡，激光掃描系統，振鏡系統，激光掃描振鏡，振鏡打標頭，激光打標鏡頭，打標掃描頭，激光振鏡掃描頭，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！

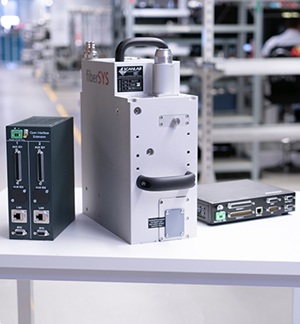

fiberSYS 是一款適用于 1kW 功率范圍激光器的 3D 掃描系統。它基于低漂移 xy 掃描模塊和快速精確的 z 軸。fiberSYS 提供帶直接光纖連接的緊湊型密封外殼。這加快并簡化了在激光加工設備中的安裝。
對于多振鏡頭系統，fiberSYS 的窄小占地面積可實現像場的最大重疊，通過提高激光設備的生產效率使用戶受益。
產品特點
帶集成 z 軸的模塊化緊湊型 3D 掃描系統
SCANahead 控制（可選矢量調諧）
多振鏡頭系統中的最大像場重疊
得益于數字編碼器的低漂移振鏡掃描器
針對 1 kW 單模激光優化
用于過程監控的接口
典型應用
增材制造
激光焊接
電動交通
3D 應用
最佳集成性
從光纖適配器開始，包括 z 軸在內的完全集成化光路引導
用于振鏡掃描器、電子設備和光束入口孔徑的高效水冷
靈活的安裝選項：頂部、底部、正面
防塵防水外殼（IP 64 等級）中的密封光路
抗扭主體確保子模塊間的高位置穩定性

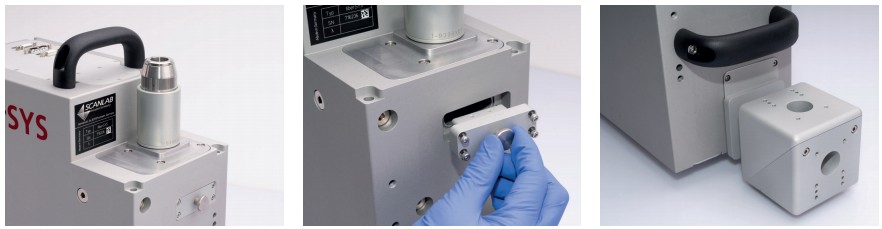

光束入口側的可更換保護窗，防止更換光纖時污染
可通過更換孔徑 (1) 和發散透鏡 (2) 來適配一系列激光器。由此，外部尺寸和接口保持不變。
狀態與過程監控
用于同軸過程監控的光機械接口
在寬波長范圍內具有高透射率
可根據傳感器概念進行個性化適配
實時記錄所有關鍵狀態變量（iDRIVE 技術）
通過非接觸式溫度傳感器進行掃描振鏡監控
可選附加功能
開放接口擴展 (OIE)：同步傳感器和位置數據，用于空間分辨測量
分光棱鏡，用于同時連接不同傳感器，例如高溫計、相機和/或 OCT 傳感器

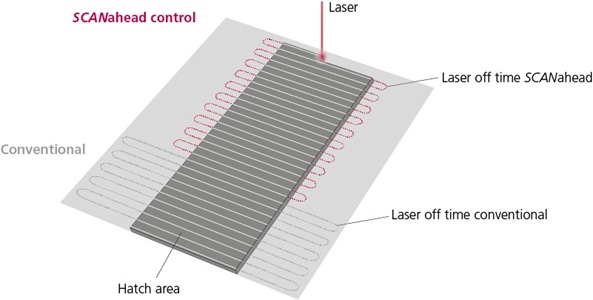

借助 SCANahead 控制，fiberSYS 始終使用最大加速度達到設定的掃描速度。振鏡的動態潛力得到充分利用。在增材制造中，二維結構通常通過雙向填充來實現。使用傳統控制的掃描系統時，大部分工藝時間耗費在加速和減速過程的轉向時間上。配備 SCA/Nahead 控制的 fiberSYS 顯著減少了這些轉向時間，從而有助于顯著提高生產效率。
應用示例：增材制造領域
光學規格
| 尺寸 [mm2] | 450 x 450 | 550 x 550 | 650 x 650 |
| 每個圖像場的100%重疊區域 [mm2] (2x2 掃描頭) | 308 x 323 | 408 x 423 | 508 x 523 |
| 自由工作距離 [mm] | 495 | 615 | 730 |
| 瑞利長度 [mm] | 1.8 | 2.6 | 3.5 |
| 圖像場內平均聚焦光斑直徑 [μm] | 55 | 65 | 75 |
| 離焦直徑 [μm] | 約 200 – 250 | 約 200 – 250 | 約 200 – 250 |
準直
| 配置1 | 配置2 | |
| 限制性數值孔徑 (NA) (全角) | 160 mrad | 224 mrad |
| 準直焦距 | 190 mm | 135 mm |
| 典型光束發散角 (全角, 1/e2) | 100 mrad | 140 mrad |
| 光纖直徑 | 14 μm | 10 μm |
通用規格
| 項目 | 參數 |
| 孔徑 | 30 mm |
| 波長 | 1060 – 1085 nm |
| 最大激光功率 | 1 kW |
| 過程監控波長范圍 (3) | 800 – 870 nm 和 1450 – 2000 nm |
| 供電電壓 (要求) | 48 V DC 最大 6 A |
| 尺寸 長x寬x高 [mm] (4) | 290x140x340 |
| 接口 | SL2-100 |
| 水冷卻 | 3升/分鐘 Δp < 4.5 bar 冷卻液接觸材料: 鋁 |
| IP 防護等級 | IP 64 |
| 重量 | 約 20 kg |
精度與穩定性
| 項目 | 參數 |
| 重復性 (RMS) | < 0.4 μrad |
| 位置分辨率 | 20 Bit |
| 非線性 | < 0.5 mrad |
| 抖動 | < 1.6 μrad |
| 溫度漂移偏置 | < 25 μrad/K |
| 溫度漂移增益 | < 8 ppm/K |
| 8小時漂移偏置 | < 30 μrad |
| 8小時漂移增益 | < 30 ppm |
| 24小時漂移偏置 | < 30 μrad |
| 24小時漂移增益 | < 30 ppm |
動態性能
| 項目 | 參數 |
| 加工速度 | 17 m/s |
| 加速度 | 130,000 rad/s2 |
| 階躍響應 | |
| 1% 滿量程 | 0.47 ms |
| 10% 滿量程 | 1.54 ms |
| 跟蹤誤差 | |
| XY 子模塊 (標準調諧) | < 0.84 ms |
| Z軸 | 0 ms |
