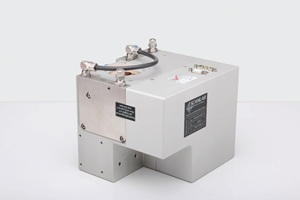

掃描振鏡 welDYNA

掃描振鏡 welDYNA

時間：2025-08-26 類別：激光設備配件 關注：515

超強功率，極速動態，多千瓦兼容，超低漂移，適用于用于汽車、金屬加工與航空航天領域

weIDYNA掃描振鏡是高端工業激光加工解決方案，完美實現了高功率（最高6000W）與高動態（>2kHz）的革命性結合。其采用輕量化碳化硅鏡片、全數字伺服控制及獨特的內置傳感器系統，能實時監控溫度與光路狀態，確保了卓越的單模光束質量、極低的長期與溫度漂移，以及無可比擬的工藝穩定性和可靠性。模塊化設計便于集成至機械手或龍門系統，堅固結構支持風冷與水冷。它是異種材料焊接（如鋁銅）、高難度連接及高效切割（厚板金屬、FRP）的理想選擇，廣泛應用于汽車、金屬加工與航空航天領域。

我們一站式供應各種類型的高精度掃描振鏡，激光掃描系統，SCANahead控制，振鏡系統，激光掃描振鏡，振鏡打標頭，激光打標鏡頭，打標掃描頭，激光振鏡掃描頭，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！

快速獲取產品選型、最新報價和解決方案
手機： 13697356016(微信) 座機： 027-51858958

weIDYNA 掃描振鏡通過一系列獨特的特性，實現了創新的高功率應用：

    掃描振鏡

  • 適用于多千瓦激光器

  • 為最高光束質量（單模）而設計

  • 振蕩頻率高 > 2 kHz

  • 與標準準直和聚焦單元的模塊化集成

  • 低長期和溫度漂移

  • 全數字伺服電路

  • 帶實時監控的集成傳感器系統

  • 獨立于軟件的聯鎖接口

  • 堅固外殼中的水冷和風冷

weIDYNA 掃描振鏡將高功率與高動態性結合在一起。其對高功率的適用性得益于超低吸收涂層、鏡片風冷、電子元件與光路的嚴格分離以及一套內置傳感器。借助全數字電子設備，集成傳感器為實時監控系統運行狀態提供了廣泛的可能性。輕質碳化硅（SiC）鏡片和 dynAX/S 3 系列高動態振鏡掃描器，實現了高功率掃描振鏡中前所未有的光束振蕩頻率。

創新的光學配置使得光束入射和出射孔徑相對，從而便于集成到基于龍門架或機器人的設備中，例如汽車或金屬加工行業。

典型應用

  • 異種材料焊接，例如鋁和銅

  • 低焊接性材料的連接，例如用于動力總成或白車身部件

  • 厚金屬板或纖維增強塑料（FRP）的切割

典型行業

  • 汽車工業

  • 機械工程和金屬加工

  • 航空航天工業

典型規格

孔徑20.8 mm
工作波長1030-1090 nm
反射率在 1030-1090 nm 處>99.5% 每片鏡片
反射率在 633 nm 處>50% 每片鏡片
最大激光功率 (風冷)3000 W
在 50% 占空比下6000 W
最大 XY 振蕩振幅在 0 Hz 下±3.1 mrad
最大 XY 振蕩振幅在 4000 Hz 下±0.6 mrad
調諧方式矢量
跟蹤誤差<0.16 ms
階躍響應時間滿量程的 1%0.4 ms
階躍響應時間滿量程的 10%2.3 ms
定位速度典型值
(使用 f=245 mm 聚焦鏡時)		40 rad/s
(10 m/s)
定位速度最大值
(使用 f=245 mm 聚焦鏡時)		55 rad/s
(13 m/s)
長期漂移 (8小時)偏移<150 urad
長期漂移 (8小時)增益<150 ppm
溫度漂移偏移<30 urad/K
溫度漂移增益<20 ppm/K
重復性 (RMS)<2 urad
定位分辨率18 Bit
典型掃描角 ±25 mrad
典型場尺寸 10x10 mm
增益誤差<5 mrad
零位偏移<5 mrad
非線性度<0.9 mrad/44
電源要求30 V DC, 最大 7 A 或 ±15 V DC, 最大 7 A
接口S12-100
工作溫度25 °C ±10 °C
重量7.5 kg
風冷20 升/分鐘 (壓差 < 1 bar)
水冷3 升/分鐘 (壓力 < 4 bar)

詳情資料：掃描振鏡 welDYNA
